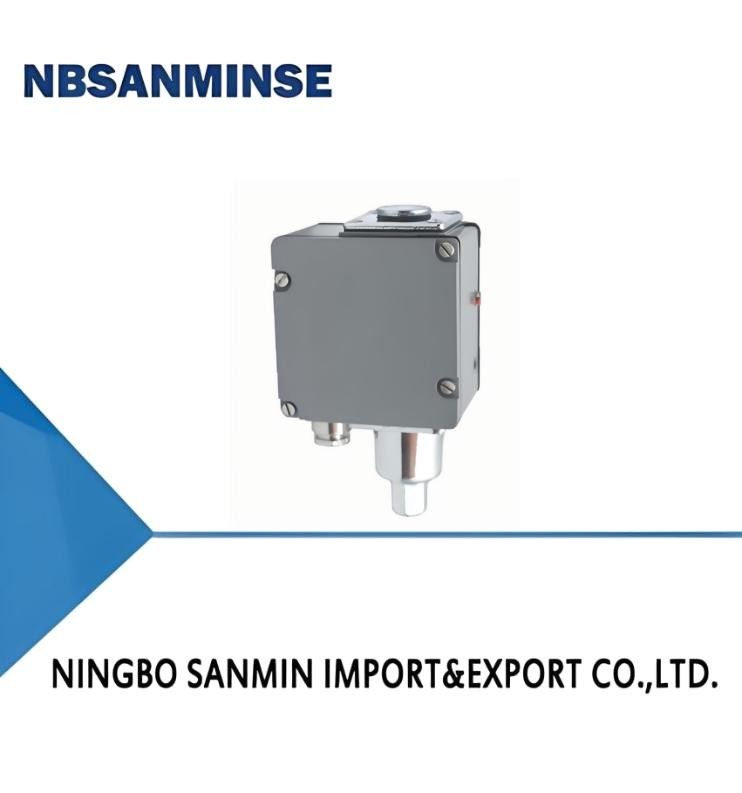

TL5238 압력 스위치 압력 조절기

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TL5238

상세 정보
Working viscosity:	<1×10－3m2/s	Ambient temp.:	－25℃～55℃
Medium temp.:	0～95℃	Repeatability error:	≤1.5%

제품 설명

전반적인 설명
TL5238 압력 스위치 / 컨트롤러는 공기 및 증기와 같은 중립 가스뿐만 아니라 물, 냉매 및 기름과 같은 액체 매체에 사용할 수있는 풍선 센서를 채택합니다.
TL5238 압력 스위치 / 압력 조절기의 설정 값은 0-2MPa 범위에서 조절됩니다. 껍질은 주사 알루미늄으로 만들어지며 방수입니다.

주요 기술 성능

작업 고체성	<1×10^-3m²/s
장막에 의해 제공되는 보호 수준	IP65
실내 온도	-25°C~55°C
중간 온도	0°95°C
반복성 오류	≤1.5%
접촉 능력	Vmax=380V AC Imax=6A (반항력) Pmax=600VA

사양
스위칭 차이는 조절할 수 없습니다 (일극 쌍 투어 마이크로 스위치)

설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	스위치 주파수/분	압력 감지 물질		인터페이스 내부 스레드	오프라인 차원 도면 번호	주문 코드 카탈로그
설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	스위치 주파수/분	껍질	선형 튜브	인터페이스 내부 스레드	오프라인 차원 도면 번호	주문 코드 카탈로그
0'0.1	0.003	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-110066
0'0.2	0.004	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-112066
00.02'0.4	0.008	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-151066
00.02'0.6	0.01	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-152066
00.03'0.8	0.012	1.8	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-157066
00.03'1.0	0.015	2.0	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-158066
00.0516	0.025	2.5	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-167066
00.0520	0.03	3.5	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.10-168066

스위치 차이 조절 (일극 쌍 투어 마이크로 스위치)

설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	스위치 주파수/분	압력 감지 물질		인터페이스 내부 스레드	오프라인 차원 도면 번호	주문 코드 카탈로그
설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	스위치 주파수/분	껍질	선형 튜브	인터페이스 내부 스레드	오프라인 차원 도면 번호	주문 코드 카탈로그
0'0.1	0.008	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-110066
0'0.2	0.01	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-112066
00.02'0.4	0.025	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-151066
00.02'0.6	0.03	1.2	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-152066
00.03'0.8	0.04	1.8	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-157066
00.03'1.0	0.05	2.0	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-158066
00.0516	0.08	2.5	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-167066
00.0520	0.12	3.5	20	hpb59-1 구리	1Cr18 Ni9Ti 스테인리스 스틸	G1/4	01	TL5238.00-168066

참고: 실제 작업에서는 짧은 최고 압력도

TL5238 압력 스위치 압력 조절기 0
