제품 상세 정보:
|
| 전환 요소: | 마이크로 스위치 | 주변 온도: | -40℃~60℃ |
|---|---|---|---|
| 매체 임시.: | 0~80C | 반복 측정 오차: | 0.5% 또는 1% |
| 보증: | 1년 | ||
| 강조하다: | 마이크로 폭발 방지 압력 스위치,폭발 방지 압력 스위치 컨트롤러 |
||
1, 개요

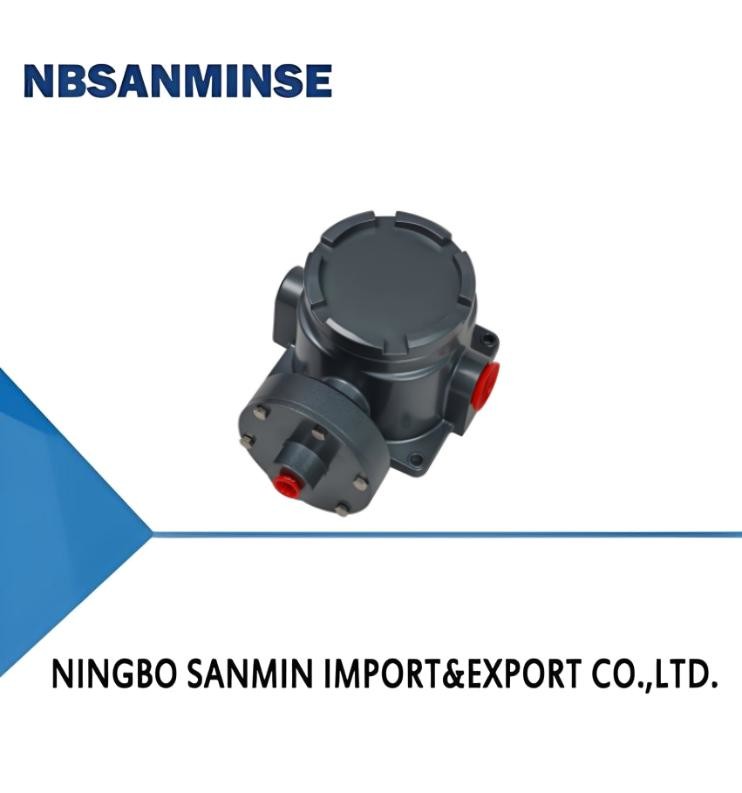

TXK 폭발 방지 압력 조절기의 작동 원리는 주로 시험 구성 요소의 탄력 변형 (사막과 같은) 에 기반합니다.이 변형을 통해 빠른 스위치 점프 동작을 생성하기 위해 기능 구성 요소 (마이크로 스위치와 같은) 를 구동하는특히, 측정 (제어) 매체의 압력이 테스트 요소에 적용되면, 그것은 대막의 자유로운 끝에 대응하는 탄력적 이동을 생성 할 것입니다.이 이동은 해당 동작을 생성하기 위해 파이프 끝에 연결된 마이크로 스위치에서 버튼 (추기 막대) 를 운전합니다압력이 설정된 제어 값에 도달하면 스위치 접촉이 전환되어 제어 시스템의 회로가 끊어지거나 연결됩니다.따라서 자동 제어 및 신호의 목적을 달성.
TXK 폭발 방지 압력 조절기는 일반적으로 측정 시스템, 제어 장치, 조정 장치, 하우즈, 플러그 소켓 등으로 구성됩니다.측정 시스템의 대막은 탄력 변형으로 압력 변화를 감지합니다, 제어 장치의 마이크로 스위치는 이러한 압력 신호에 신속하게 반응하고 회로 켜기 / 끄기 작업을 수행합니다.이 설계는 폭발 방지 압력 조절기가 다양한 산업 환경에서 안정적으로 작동 할 수 있습니다.특히 높은 신뢰성과 안전성을 요구하는 응용 프로그램에서.
2, 기술 성능
|
작업 고체성 |
< 1 × 10- 네3m2/s |
중간 온도 |
0∙80°C |
|
스위치 요소 |
마이크로 스위치 |
진동 방지 기능 |
20m/s2 |
|
먼지 폭발 방지 수준 |
EXDB Ⅱ CT4∙T6 GB |
폭발 방지 인증서 번호 |
GYB24.2900X |
|
장막에 의해 제공되는 보호 수준 |
IP66(DIN40050을 준수하고 GB4208의 IP66에 동등합니다.)) |
반복성 오류 |
00.5% 또는 1% |
|
실내 온도 |
-40°C~60°C |
접촉 능력 |
AC 220V 6A== 저항성) |
3, 사양
|
|
|
|
외부 차원 |
|
막물질 |
|
|
-100~0KPa |
2KPa |
1.3 |
03 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
0.15~ 1.2MPa |
00.02MPa |
5 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
00.25~2.5MPa |
00.04MPa |
5 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
00.37~3.7MPa |
00.08MPa |
6 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
스테인리스 스틸 또는 폴리아미드 |
NPT1/4 |
4, 선택 표
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1제품 형태 |
|||||
|
01 |
협약 |
02 |
이중 접촉 |
03 |
엑스 d |
|
04 |
저차압 |
05 |
상부와 하부 차압 |
06 |
고수정압 |
|
07 |
오븐 |
||||
|
2껍질 |
|||||
|
NN |
정규 스타일 |
RN |
이중 접촉 모델 |
LC |
일반 폭발 방지 모델 |
|
B |
작은 전망 창을 가진 폭발 방지 모델 |
AL |
오븐 껍질 |
||
|
3디아프라그마 유형 |
|||||
|
01 |
폴리 |
02 |
스테인리스 스틸 |
03 |
고무 |
|
4연결 스레드 (필요에 따라 사용자 정의) |
|||||
|
01 |
NPT1/4 내 |
||||
|
5범주 |
범위 비교 표 참조 |
||||
|
TXK 폭발 방지 컨트롤러, 제품 형태: 폭발 방지, 껍질: 일반 폭발 방지 유형, 대막 형태: 스테인리스 스틸, 연결 스레드: NPT1/4 내부, 범위: 0.25-2.5MPa. |
|||||
범위 비교 표
|
코드 |
범위 |
참고자료 |
코드 |
범위 |
참고자료 |
|
001 |
30.5-27.5MPa |
일반적인 압력 |
002 |
1.2-12MPa |
일반적인 압력 |
|
003 |
0.7-7MPa |
일반적인 압력 |
004 |
0.37-3.7MPa |
일반적인 압력 |
|
005 |
00.25-2.5MPa |
일반적인 압력 |
006 |
0.15~1.2MPa |
일반적인 압력 |
|
007 |
20~700KPa |
일반적인 압력 |
008 |
10~350KPa |
일반적인 압력 |
|
009 |
5~210KPa |
일반적인 압력 |
010 |
5~170KPa |
일반적인 압력 |
|
011 |
0-100KPa |
일반적인 압력 |
012 |
- 네100~0KPa |
일반적인 압력 |
|
013 |
- 네100~100KPa |
일반적인 압력 |
014 |
25KPa |
고수정압 |
|
015 |
0-60KPa |
저차압 |
016 |
20~200KPa |
저차압 |
|
017 |
50~500KPa |
저차압 |
018 |
- 네00.5-0.5KPa |
오븐 압력차 |
|
019 |
- 네3~3KPa |
오븐 압력차 |
020 |
- 네6~6KPa |
오븐 압력차 |
|
021 |
- 네12~12KPa |
오븐 압력차 |
5, 디버깅 방법 및 스위치 배선 도표
기본 약점 상태로 조정 견과류를 반환, 신호 빛에 스위치의 C, NO, NC 와이어를 연결. 신호 빛의 상태를 관찰,신호등을 초록색 신호등에 연결합니다 (C는 공통 단말기입니다., 그리고 C와 NO가 공장에서 연결되면 녹색 빛이 켜집니다), 설정 포인트 지표에 따라 조정 견과류를 위아래로 조정하여 원하는 설정 포인트로 설정합니다.(하향 압력이 증가, 상승 압력이 감소)
6외관 및 설치 차원
01
02
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
