제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 주변 온도: | －20 ℃ 50 ℃～ |
|---|---|---|---|
| 보증: | 1년 | 애플리케이션: | 자동 압력 릴리프 보호 장치 |
| 강조하다: | 마이크로 압력 스위치 컨트롤러,수압 스위치 컨트롤러 |
||
개요

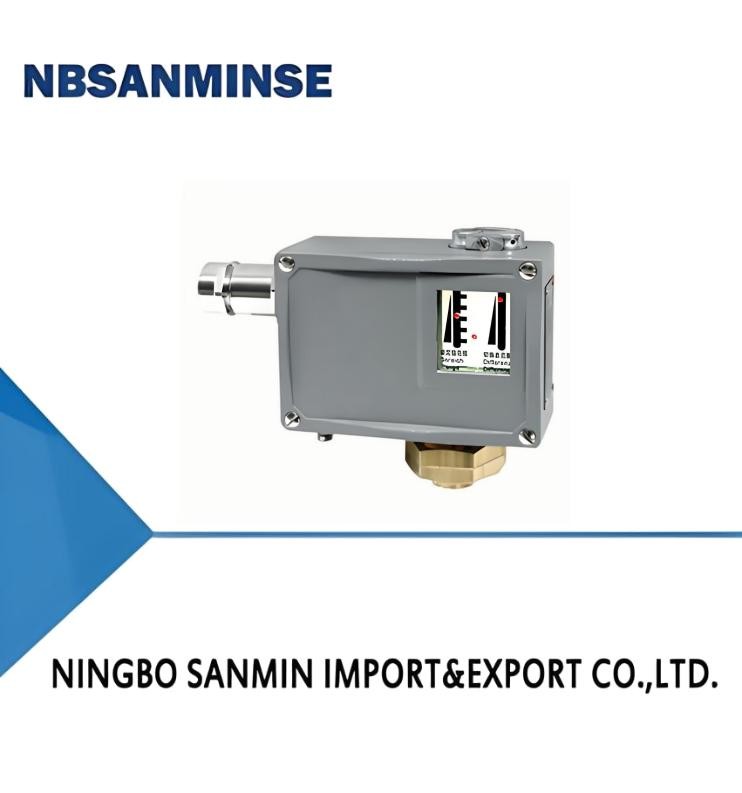

TL0002 압력 스위치(미세 압력)/압력 컨트롤러는 다이어프램 센서를 채택하여 공기와 같은 중성 가스 및 물, 유압유, 윤활유, 경유 등과 같은 액체 매체에 사용할 수 있습니다.
TL0002 압력 스위치(미세 압력)/압력 컨트롤러의 설정값은 0-2.5MPa 범위에서 조절 가능하며, 제어 감도가 높습니다.
주요 기술 성능
| 일반 | 방폭형 | |
|---|---|---|
| 작동 점도 | <1×10－3m2/s | <1×10－3m2/s |
| 스위칭 요소 | 마이크로 스위치 | 밀봉 스위치 |
| 방폭 등급 | Exde Ⅱ CT4～T6 | |
| 인클로저 제공 보호 등급 | IP65(DIN40050 준수 및 GB4208의 IP65와 동등) | IP65(DIN40050 준수 및 GB4208의 IP65와 동등) |
| 주변 온도 | －20℃～50℃ | －20℃～50℃ |
| 매체 온도 | 0～90℃ | 0～120℃ |
| 설치 위치 | 압력 인터페이스 수직 하향 | |
| 내진 성능 | TL0002:40m/s2 ; TL0003:20m/s2 | 최대:20m/s2 |
| 반복성 오차 |
≤1.5% |
≤1.5% |
| 접점 용량 | AC 220V 6A(저항성) | DC 250V 0.25A(저항성) 최대 60W AC 250V 5A(저항성) 최대 1250VA |
사양
미세 압력 스위칭 차이 조절 불가
| 설정값 조절 범위(KPa) | 스위칭 차이 초과 (KPa) |
**허용 압력 ① (KPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | 일반 | 방폭형 | 일반 | 방폭형 | ||||||
| －16～0 | 0.6 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-002265 | TL0002.50-002265 |
| －10～0 | 0.6 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-003265 | TL0002.50-003265 |
| －6～0 | 0.6 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-006265 | TL0002.50-006265 |
| －2.5～0 | 0.4 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-008265 | TL0002.50-008265 |
| －1.6～0 | 0.4 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-011265 | TL0002.50-011265 |
| 0～0.6 | 0.2 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-013265 | TL0002.50-013265 |
| 0～1.1 | 0.4 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-015265 | TL0002.50-015265 |
| 0～1.6 | 0.4 | 50 | 10 | 아연 도금 강철 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-016265 | TL0002.50-016265 |
스위칭 차이 조절 불가
| 설정값 조절 범위(KPa) | 스위칭 차이 초과 (KPa) |
**허용 압력 ① (KPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | 일반 | 방폭형 | 일반 | 방폭형 | ||||||
| (0～2.5) | (0.4) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-018265 | TL0002.50-018265 |
| (0～6) | (0.6) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-021265 | TL0002.50-021265 |
| (0～16) | (0.8) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-023265 | TL0002.50-023265 |
| (0～25) | (0.9) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.0 | 01 | 04 | TL0002.10-024265 | TL0002.50-024265 |
| 0.005～0.06 | 0.006 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.15 | 02 | 05 | TL0002.10-138066 | TL0002.50-138066 |
| 0.005～0.1 | 0.009 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.15 | 02 | 05 | TL0002.10-140066 | TL0002.50-140066 |
| 0.005～0.16 | 0.012 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.15 | 02 | 05 | TL0002.10-139066 | TL0002.50-139066 |
| 0.005～0.25 | 0.015 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.15 | 02 | 05 | TL0002.10-141066 | TL0002.50-141066 |
| 0.03～0.4 | 0.04 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.85 | 03 | 06 | TL0002.10-155066 | TL0002.50-155066 |
| 0.03～0.6 | 0.05 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.85 | 03 | 06 | TL0002.10-156066 | TL0002.50-156066 |
| 0.05～1 | 0.06 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.85 | 03 | 06 | TL0002.10-166066 | TL0002.50-166066 |
| 0.1～1.6 | 0.12 | 5 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.85 | 03 | 06 | TL0002.10-176066 | TL0002.50-176066 |
| 0.1～2.5 | 0.15 | 5 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.85 | 03 | 06 | TL0002.10-178066 | TL0002.50-178066 |
스위칭 차이 조절 가능
| 설정값 조절 범위(KPa) | 스위칭 차이 초과 (KPa) |
**허용 압력 ① (KPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | 일반 | 방폭형 | 일반 | 방폭형 | ||||||
| (0～2.5) | (1.1) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.05 | 01 | 04 | TL0002.00-018265 | TL0002.40-018265 |
| (0～6) | (1.5) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.05 | 01 | 04 | TL0002.00-021265 | TL0002.40-021265 |
| (0～16) | (2.3) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.05 | 01 | 04 | TL0002.00-023265 | TL0002.40-023265 |
| (0～25) | (2.8) | (50) | 10 | 알루미늄 | 니트릴 고무 | G1/4 | 1.05 | 01 | 04 | TL0002.00-024265 | TL0002.40-024265 |
| 0.005～0.06 | 0.016 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.20 | 02 | 05 | TL0002.00-138066 | TL0002.40-138066 |
| 0.005～0.1 | 0.018 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.20 | 02 | 05 | TL0002.00-140066 | TL0002.40-140066 |
| 0.005～0.16 | 0.025 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.20 | 02 | 05 | TL0002.00-139066 | TL0002.40-139066 |
| 0.005～0.25 | 0.025 | 1.5 | 40 | 황동 | 니트릴 고무 | G1/4 | 1.20 | 02 | 05 | TL0002.00-141066 | TL0002.40-141066 |
| 0.03～0.4 | 0.08 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.9 | 03 | 06 | TL0002.00-155066 | TL0002.40-155066 |
| 0.03～0.6 | 0.1 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.9 | 03 | 06 | TL0002.00-156066 | TL0002.40-156066 |
| 0.05～1 | 0.11 | 4 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.9 | 03 | 06 | TL0002.00-166066 | TL0002.40-166066 |
| 0.1～1.6 | 0.25 | 5 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.9 | 03 | 06 | TL0002.00-176066 | TL0002.40-176066 |
| 0.1～2.5 | 0.33 | 5 | 40 | 황동 | 니트릴 고무 | G1/4 | 0.9 | 03 | 06 | TL0002.00-178066 | TL0002.40-178066 |
치수
01
02
03
04
05
06
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 제품에 따라 다르지만, 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.Q:
어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압 밸브 / 솔레노이드 밸브 / 전동 밸브 /수도 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품에 저희 로고와 브랜드를 사용하여 제작할 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요? A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.Q: 커넥터가 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사산의 차이점은 무엇인가요?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산이 조여질수록 더 단단해집니다. 나사산의 변형을 통해 밀봉이 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 높입니다.
G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 원뿔형 튜브이며 치형 각도는 60도이고 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
공기 공급 처리 고온 환경, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
중점 사항 고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활고온 합성 그리스(저휘발성) 저온 그리스(저유점, 저점도)
공기 공급 처리 냉각 강화, 효율적인 수분 제거
| 초저 이슬점 건조(냉동 + 흡착식), 열선 추적 | 금속 부품 | 확장 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국간 난방, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것 피하기, 보온재로 감싸기 | ||
