제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 반복 측정 오차: | ≤1% |
|---|---|---|---|
| 보증: | 1년 | 애플리케이션: | 자동 압력 릴리프 보호 장치 |
| 강조하다: | 부식 방지 압력 스위치 컨트롤러,중간 압력 스위치 컨트롤러 |
||
전반적인 설명

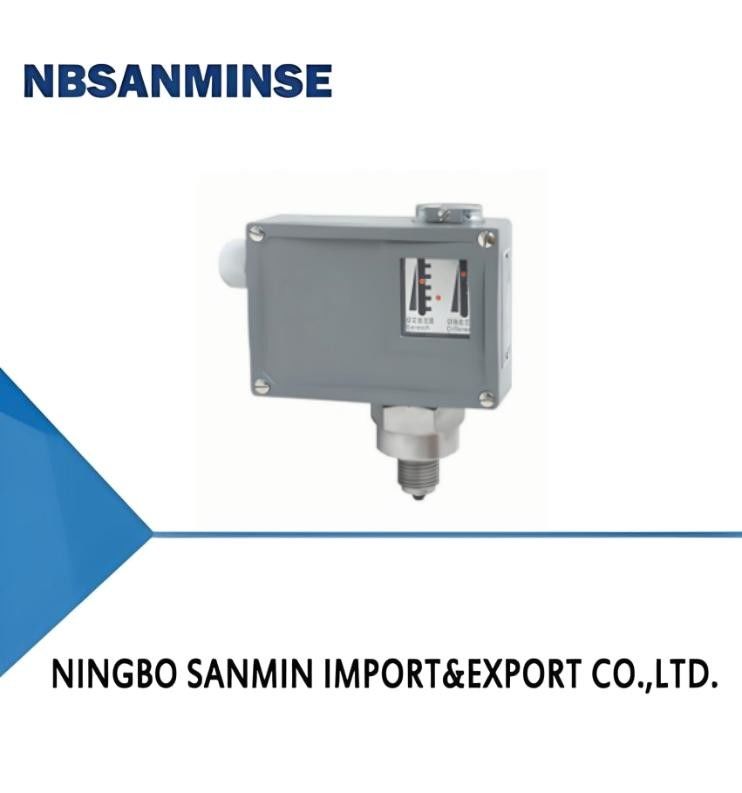

TL1102 압력 스위치 (부식 방지 중압) / 압력 조절기는 부식 가스와 액체 매체에 사용할 수 있는 펄프 타입 센서를 채택합니다.
TL1102 압력 스위치 (부식 방지 중압) / 압력 조절기의 설정 값은 조정 범위 -0.1 ~ 6.3 MPa로 조정됩니다. 사용을위한 온도 범위는 넓습니다.
주요 기술 성능
| 일반 | 폭발 방지형 | |
|---|---|---|
| 작업 고체성 | <1×10-3m2/s | <1×10-3m2/s |
| 스위치 요소 | 마이크로 스위치 | 밀폐 된 스위치 |
| 폭발 방지 등급 | - | 출제 II CT4T6 인증서 번호: GYB24.1453X |
| 장막에 의해 제공되는 보호 수준 | IP65 (DIN40050에 적합하며 GB4208의 IP65에 해당한다) | IP54 (DIN40050에 적합하며 GB4208의 IP54에 동등합니다.) |
| 실내 온도 | -40°C~50°C | -20°C~50°C |
| 중간 온도 | 0 ∼ 120°C | 0°95°C |
| 설치 위치 | - | 압력 인터페이스 수직 아래로 |
| 진동 방지 기능 | TL1102:40m/s2;TL1103:20m/s2 | 최대: 20m/s2 |
| 반복성 오류 | ≤ 1% | ≤ 1% |
| 접촉 능력 | AC 220V 6A (반압) | DC 250V 0.25A (반항력) 60Wmax AC 250V 5A (반항력) 1250VAmax |
specs
TL1102 전환 오류가 조절되지 않습니다
| 값 조정 범위 설정 (MPa) |
스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) |
스위치 주파수/ 1분 |
압력 센서 재료 | 인터페이스의 외부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 선형 튜브 | 일반 | 폭발 방지형 | 일반 | 폭발 방지형 | ||||||
| -0.1~0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| -0.1 ∼0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| -0.1 ∼0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| -0.1 ∼0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0'0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0'0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 00.01'0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 00.02'0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 00.03'0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¥1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 00.0516 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 00.0525 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 00.36.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 전환 차이 조절
| 값 조정 범위 설정 (MPa) |
스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) |
스위치 주파수/ 1분 |
압력 센서 재료 | 인터페이스의 외부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 선형 튜브 | 일반 | 폭발 방지형 | 일반 | 폭발 방지형 | ||||||
| -0.1~0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| -0.1 ∼0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| -0.1 ∼0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| -0.1 ∼0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0'0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0'0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 00.01'0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 00.02'0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 00.03'0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¥1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 00.0516 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 00.0525 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 00.36.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 스위치 오류가 조절되지 않습니다 (작은 스위치 오류, 폭발 방지 유형이 없습니다)
| 값 조정 범위 설정 (MPa) |
스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) |
스위치 주파수/ 1분 |
압력 센서 재료 | 인터페이스의 외부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 선형 튜브 | ||||||||
| -0.1~0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| -0.1 ∼0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| -0.1 ∼0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| -0.1 ∼0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0'0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0'0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 00.01'0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 00.02'0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 00.03'0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¥1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 00.0516 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 00.0525 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 00.36.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | 스테인리스 스틸 ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
