제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 주변 온도: | －5 ℃ 40 ℃～ |
|---|---|---|---|
| 보증: | 1년 | 애플리케이션: | 자동 압력 완화 보호 |
| 강조하다: | 디아프라그마 타입 센서 압력 스위치 제어기,스테인리스 스틸 압력 스위치 제어기 |
||
개요

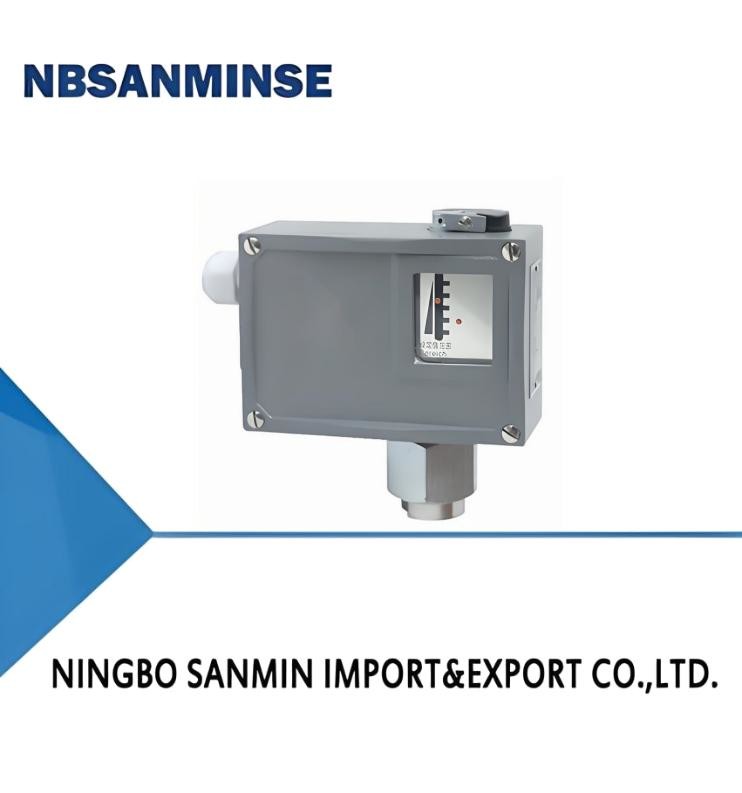

TL0102 압력 스위치는 다이어프램 방식 센서를 채택했으며, 센서 하우징 재질의 일부 사양은 스테인리스 스틸로 되어 있어 부식성 유체뿐만 아니라 공기, 가스, 수증기와 같은 중성 가스 및 오일과 같은 액체 유체에도 사용할 수 있습니다.
TL0102 압력 스위치의 설정값은 0-1MPa 범위에서 조절 가능합니다. 저전압 범위에서 높은 감도 제어.
주요 기술 성능
| 일반 | 방폭형 | |
|---|---|---|
| 작동 점도 | <1×10－3m2/s | <1×10－3m2/s |
| 스위칭 요소 | 마이크로 스위치 | 밀봉 스위치 |
| 방폭 등급 | - | Exde Ⅱ CT4～T6 |
| 인클로저 제공 보호 등급 | IP65(DIN40050 준수 및 GB4208의 IP65와 동등) | IP54(DIN40050 준수 및 GB4208의 IP54와 동등) |
| 주변 온도 | －5℃～40℃ | －5℃～40℃ |
| 매체 온도 | 0～120℃ | 0～95℃ |
| 설치 위치 | - | 압력 인터페이스 수직 하향 |
| 내진동 성능 | 20m/s2 | 최대: 20m/s2 |
| 반복성 오차 | ≤1.5% | ≤1.5% |
| 접점 용량 | AC 220V 6A(저항성) | DC 250V 0.25A(저항성) 최대 60W AC 250V 5A(저항성) 최대 1250VA |
사양
TL0102 스위칭 오차는 조절 불가능
| 설정값 조절 범위 (MPa) |
스위칭 차이 초과 금지 (MPa) | 허용 압력 ① (MPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | 일반 | 방폭형 | 일반 | 방폭형 | ||||||
| 0～0.01 | 0.0012 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0～0.025 | 0.0018 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0～0.04 | 0.0025 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05～0.4 | 0.06 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05～0.6 | 0.07 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05～1 | 0.1 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 스위칭 차이 조절 가능
| 설정값 조절 범위 (MPa) |
스위칭 차이 초과 금지 (MPa) | 허용 압력 ① (MPa) |
스위칭 주파수/ 분 |
압력 센서 재질 |
인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | 일반 | 방폭형 | 일반 | 방폭형 | ||||||
| 0～0.01 | 0.004 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0～0.025 | 0.005 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0～0.04 | 0.007 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05～0.4 | 0.18 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05～0.6 | 0.22 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05～1 | 0.3 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 스위칭 차이 조절 불가능 (소형 스위칭 차이, 방폭형 없음)
| 설정값 조절 범위 (MPa) |
스위칭 차이 초과 금지 (MPa) | 허용 압력 ① (MPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 인터페이스 내부 나사 |
무게 (kg) |
외형 치수 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 다이어프램 | ||||||||
| 0～0.01 | 0.0006 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0～0.025 | 0.001 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0～0.04 | 0.0018 | 0.1 | 10 | 스테인리스 스틸 | 스테인리스 스틸(316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05～0.4 | 0.035 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05～0.6 | 0.04 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05～1 | 0.05 | 10② | 10 | 스테인리스 스틸 1Cr18Ni9Ti | 스테인리스 스틸(316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
참고: 실제 작업에서는 짧은 피크 압력도 이 값을 초과해서는 안 됩니다.
② 정적 압력 값을 나타냅니다.
01
02
03
04
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는자동화 부품 수출업체 서비스 (전체 컨테이너), 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄
재질 가공을 포함한 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브/ 공압 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품에 저희 로고와 브랜드를 사용할 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 해 주셔야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드를 공급할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사 간의 차이점은 무엇인가요?
극저온 환경 대책 G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원추형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원추형 튜브입니다. NPT는 60도의 치형 각도를 가진 원추형 튜브이며 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm ²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경의 공압 부품에 대해 주의해야 할 사항은 무엇인가요?주요 고려 사항 고온 환경 대책
극저온 환경 대책 씰
| 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 | 윤활 |
| 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) | 공기 공급 처리 |
| 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 |
| 확장 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고내열 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 |
| 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 방지, 단열재로 감싸기 | |
