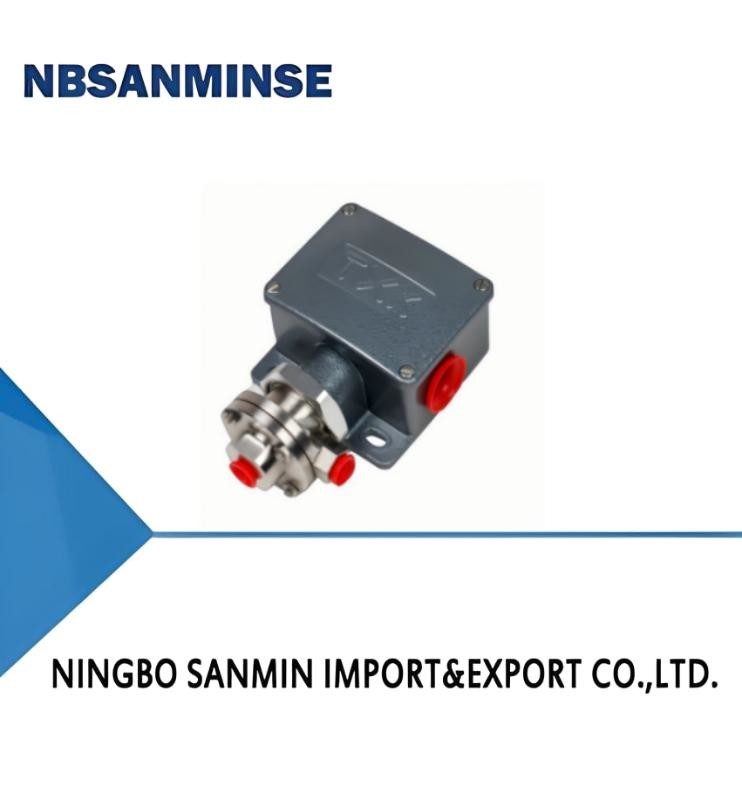

TXK Differential Pressure Controller For Non Corrosive Media

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TXK

상세 정보
스위치 요소:	마이크로 스위치	주변 온도:	0C-60C
Medium temp.:	0℃-80℃	반복 측정 오차:	≤1%
강조하다:	Differential Pressure Controller , non corrosive media pressure switch controller

제품 설명

1, 개요
TXK 차차 압력 스위치는 낮고 높은 차차 압력, 다른 정적 압력,플루이드 다이내믹 또는 프로세스 애플리케이션에서 펄스 압력 또는 사이클 속도가. 공기, 가스, 석유, 물 및 부식성 미디어를 위해 사용할 수 있습니다.
2, 기술 성능

작업 고체성	1x10-3m²/s
스위치 요소	마이크로 스위치
격납고 등급	IP66
실내 온도	0°C~60°C
중간 온도	0°C~80°C
진동 방지 기능	최대 40m/s²
반복성 오류	≤1%
접촉 능력	최대 220V AC, ≤5A

3, 사양

압력 설정 값의 조정 범위	변기차가	**허용 압력 (Mpa)	외부 차원	스위치 주파수/분	막물질	인터페이스 내부 스레드
0~60KPa	3KPa	3.4	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
20~200KPa	10KPa	3.4	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
50~500KPa	20KPa	3.4	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
20~200KPa(RN)	30KPa	3.4	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4

4, 선택 표

TXK -□ □-□-□-□ 1 2 3 4 5
1제품 형태
01	협약	02	이중 접촉	03	엑스 d
04	저차압	05	상부와 하부 차압	06	고수정압
07	오븐
2껍질
NN	정규 스타일	RN	이중 접촉 모델	LC	일반 폭발 방지 모델
B	작은 전망 창을 가진 폭발 방지 모델	AL	오븐 껍질
3디아프라그마 유형
01	폴리	02	스테인리스 스틸	03	고무
4연결 스레드 (필요에 따라 사용자 정의)
01	NPT1/4 내
5범주			세부 범위 선택 표 참조
선택 예제: TXK-04NN-02-01-009 TXK 하위차압 조절기, 제품 형태: 하위차압, 하우징: 일반형, 대막 형태: 스테인리스 스틸, 연결 스레드: NPT1/4 내부, 범위: 5-210KPa.

범위 비교 표

코드	범위	참고문서	코드	범위	참고문서
001	30.5-27.5MPa	일반적인 압력	002	1.2-12MPa	일반적인 압력
003	0.7-7MPa	일반적인 압력	004	0.37-3.7MPa	일반적인 압력
005	00.25-2.5MPa	일반적인 압력	006	0.15~1.2MPa	일반적인 압력
007	20~700KPa	일반적인 압력	008	10~350KPa	일반적인 압력
009	5~210KPa	일반적인 압력	010	5~170KPa	일반적인 압력
011	0-100KPa	일반적인 압력	012	- 네100~0KPa	일반적인 압력
013	- 네100~100KPa	일반적인 압력	014	25KPa	고수정압
015	0-60KPa	저차압	016	20~200KPa	저차압
017	50~500KPa	저차압	018	- 네00.5-0.5KPa	오븐 압력차
019	- 네3~3KPa	오븐 압력차	020	- 네6~6KPa	오븐 압력차
021	- 네12~12KPa	오븐 압력차

5, 디버깅 방법 및 스위치 배선 도표
기본 약점 상태로 조정 견과류를 반환, 신호등에 스위치의 C, NO, NC 와이어를 연결 신호등의 상태를 관찰,신호등을 초록색 신호등에 연결합니다 (C는 공통 단말기입니다., 그리고 C가 공장에서 NC에 연결되면 녹색 빛이 켜집니다), 설정 포인트 표시기에 따라 조정 견과류를 위아래로 조정하여 원하는 설정 포인트로 설정합니다.(하향 압력이 증가, 상승 압력이 감소)

TXK Differential Pressure Controller For Non Corrosive Media 0

6외관 및 설치 차원

TXK Differential Pressure Controller For Non Corrosive Media 1

TXK Differential Pressure Controller For Non Corrosive Media 2
