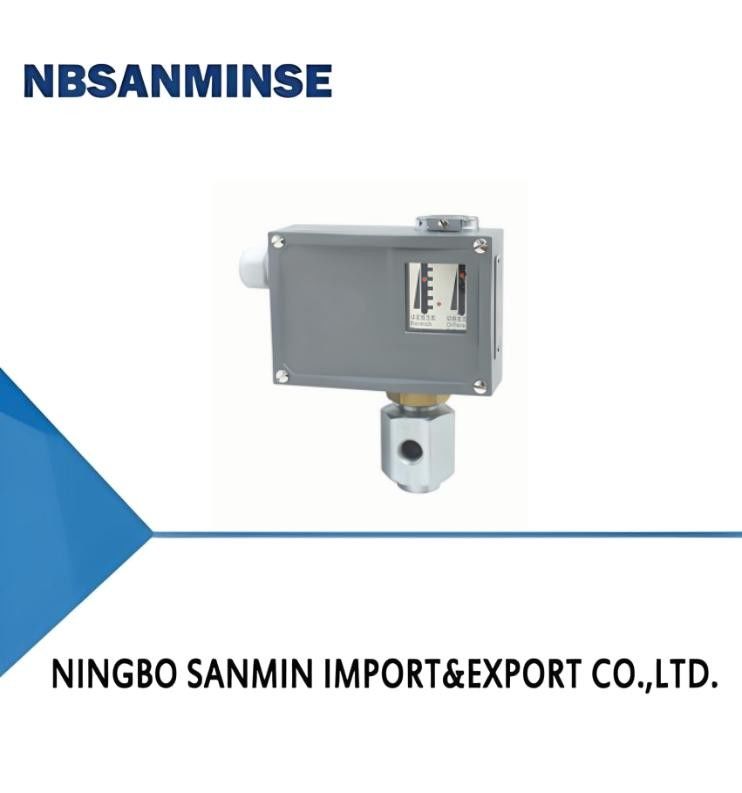

TL5228 해상 압력 스위치 압력 조절기
담당자 : Ina Chen
전화 번호 : 0086-15168536055
WhatsApp : +8615168536055
| 원래 장소: | 중국 | 브랜드 이름: | NBSANMINSE |
|---|---|---|---|
| 인증: | CE | 모델 번호: | TL0402 |
|
상세 정보 |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
제품 설명
전반적인 설명
TL0402 압력 스위치 / 압력 조절기는 중립 수압 오일 및 기타 매체에 사용할 수있는 배수 포트를 가진 피스톤 유형의 센서를 채택합니다.
TL0402 압력 스위치/압력 조절기의 설정 값은 0.3-40MPa의 조정 범위로 조절할 수 있습니다.
주요 기술 성능
| 스위치 요소 | 마이크로 스위치 |
|---|---|
| 장막에 의해 제공되는 보호 수준 | IP65 (DIN40050에 적합하며 GB4208의 IP65에 동등합니다.) |
| 실내 온도 | -5°C~50°C |
| 중간 온도 | 0 ∼ 100°C |
| 설치 위치 | 압력 인터페이스는 수직으로 아래로 (15 °의 기울기를 허용) |
| 진동 방지 기능 | TL0402:40m/s2TL0403:20m/s2 |
| 반복성 오류 | ≤1.5% |
| 접촉 능력 | AC 220V 6A (반압) |
사양
스위치 차이는 조절할 수 없습니다.
| 설정 값 조정 범위 (MPa) | 스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 피스톤 | ||||||||
| 0.3·4 | 0.4 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 00.36.3 | 0.6 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5·10 | 0.9 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5·16 | 1.2 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1~25 | 2 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1~40 | 2.2 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0402.10-216019 |
변동 차이 조절
| 설정 값 조정 범위 (MPa) | 스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 피스톤 | ||||||||
| 0.3·4 | 0.6 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 00.36.3 | 0.8 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5·10 | 1.2 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5·16 | 1.6 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1~25 | 2.6 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1~40 | 3.5 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.95 | 01 | TL0402.00-216019 |
스위치 차이는 조절할 수 없습니다 (작은 스위치 차)
| 설정 값 조정 범위 (MPa) | 스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 | 무게 (kg) | 오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 피스톤 | ||||||||
| 0.3·4 | 0.3 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 00.36.3 | 0.5 | 16 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5·10 | 0.7 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5·16 | 1 | 30 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1~25 | 1.5 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1~40 | 1.8 | 80 | 30 | 진열 철강 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 |
참고: 실제 작업에서는 짧은 최고 압력도
