AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH Series Multistage Vacuum Generator
지금 연락

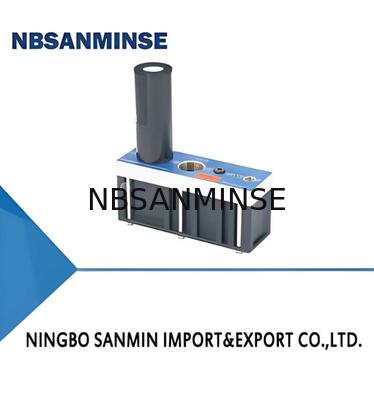

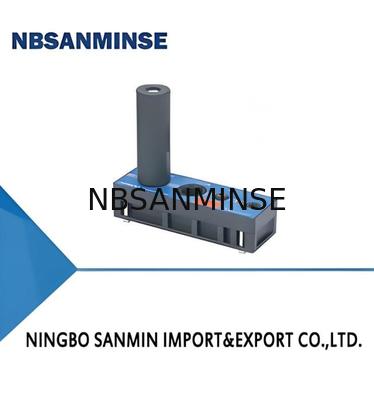

AM/AL/AH 시리즈 다단계 진공 발전기

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA 브랜드 이름: NBSANMINSE
Model Number: AM25L

상세 정보
Rated air supplypressure bar: 6.0 Max. vacuumlevel -kPa: 81
Max. vacuumflow NL/min: 360 Air consumption NL/min: 105
Noise level dB(A): 81

제품 설명

특징
◇ 에너지 효율적 인 다단계 노즐 설계
◇ 매우 강한 흡수 능력
◇ 공기 공급 포트 와 진공 포트 의 여러 가지 사양
◇ 에너지 절감 시스템 (ES) 은 선택 사항 이다
장점
◇ 낮은 진공 수준 범위에서 빠른 대피,비용을 줄이고
작업 사이클
◇ 큰 진공 흐름을 생성 할 수 있으며, 모든 엽기성 작업 부품을 빠르게 처리 할 수 있다
그리고 안전하게
◇ 각기 다른 스펙트럼 의 가닥 을 사용할 수 있다
◇ 공기 밀착 된 작업 부품을 취급 할 때 압축 공기 사용 을 절감 하십시오
신청서
◇ 다단계 진공 발생기 는 상자 를 다루기 위해 적합 합니다.
포장재 및 포러스 물질
◇ 큰 진공 흐름, 빠른 대피가 필요한 작업 조건에 사용
그리고 공기의 소비를 줄입니다.
AM/AL/AH 시리즈 다단계 진공 발전기 0
구조
◇(1) 주체
◇ (2) 진공 감지 포트
◇ (3) 소음 억제기
◇ (4) A수급항
◇ (5) 장착 받침대
◇ (6) ES에너지 절약 시스템
AM/AL/AH 시리즈 다단계 진공 발전기 1
AM   25L   - AD   -N-A   -ES
①     ②        ③     ④      ⑤      ⑥
1시리즈 스펙트럼 3연결판 45살육 5회전 밸브    6통제장치
AM-유니버설 타입 25L 50L 75L D N-NBR 무전환, 반전 밸브가 없는 상태    무-결정, 무
(-92kPa) 100L 125L 150L B E-EPDM A-회수 없이    콘톨 디바이스
AL-대 와쿠엄 흐름 타입 255075  AD F-Fuoine 마스크 베르    B-에너지 절약 시스템
(-81kPa) 100125150  E

   AM-25L/50L만
AH-고실공급형 40120 (표1)

   AL-25/50
(-100.8kPa)



   AH-40
연결판 테이블1
 연결
  판		 공기 공급 항구 ') 진공 항구 배기가스 항구 연결
판  소재		 적용 가능 진공 유전자 쥐고래
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 AD G1/4 G3/4 G3/4 알루미늄 합금
 E NPT1/4 NPT3/4 NPT3/4 알루미늄 합금
 D G1/4 G1 G1 PPS AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 AD G1/4 G1 G1 알루미늄 합금
 E NPT1/4 NPT1* NPT1* 알루미늄 합금
선택 -AM 시리즈
  모델/
  사양		 25L 50L 75L 100L 125L 150L
  AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
  AM□-D-N-A AM25L-DNA AM50L-D-N-A AM75L-D-N-A AM100L-DNA AM125L-D-N-A AM150L-D-N-A
  AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES



  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-N-A AM25L-ADN-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES



  AM□-E-N AM25L-E-N AM50L-EN AM75L-E-N AM100L-EN AM125L-E-N AM150L-E-N
  AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
선택-AL 시리즈
모델/
사양		 25  50  75  100  125  150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-D-N AL125-D-N AL150-D-N
AL□-D-N-A AL25-DNA AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES



AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
AL□-B-N-A AL25-B-N-A AL50-B-N-A AL75-BN-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES ·


AL□-E-N AL25-E-N AL50-E-N AL75-EN AL100-EN AL125-E-N AL150-E-N
AL□-E-N-A AL25-E-N-A AL50-E-N-A AL75-E-N-A AL100-E-N-A AL125-E-N-A AL150-E-N-A
선택 -AH 시리즈
모델/
사양		 40  120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-D-N-A AH120-D-N-A
AH□-D-N-A-ES AH40-D-N-A-ES
AH□-B-N AH40-B-N AH120-B-N
AH□-B-N-A AH40-BN-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES
AH□-E-N AH40-E-N AH120-E-N
AHO-E-N-A AH40-E-N-A AH120-E-N-A
기술 매개 변수
모델 등급 공기
공급 압력
바		 맥스
진공 수준
-kRa		 맥스
진공 흐름
NL/min		 공기
소비
NL/min		 소음
수준
dB ((A)		 작업
온도
°C		 무게
9		 추천
(스노우 외관 오세요.
공기 공급 항구		 고쳐진 펌프 다이아.
(케이브) 펌프 내성)
진공 항구
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1,170 480  82  -10~80 1,075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10~80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
기술 매개 변수
모델 라테다어
공급압
바		 맥스
진공 수준
-kPa		 맥스
진공 흐름
NL/min		 공기
소비
NL/min		 소음
수준
dB ((A)		 작업
온도
°C		 무게
g		        추천
(우) 다른 날.
항공 공급 공항		 멘데도세다
(Mredhoseinner) 다이아)
진공구
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10~80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10~80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10~80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10~80 1,075 φ12 φ32
진공 흐름 (NL/min) 다른 진공 수준 (-kPa) 에서
모델 공기 공급
압력
바		          공기
소비
     NL/min		 0  10  20  30  40  50  60  70  80  90  맥스
진공  수준
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11
89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
AM/AL/AH 시리즈 다단계 진공 발전기 2
E다른 진공 수준에 도달하기 위한 진공 시간 (s/L)
모델 공기 공급
압력
바		 공기
소비
NL/min		    10  20     30  40     50     60  70     80  90  맥스
진공  수준
-kPa
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550
89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780
89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700
89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470
89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560
89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
AM/AL/AH 시리즈 다단계 진공 발전기 3
진공 흐름 (NL/min) 은 다른 진공 수준 (kPa) 에서
모델 공기 공급
압력
바		 공기
소비
NL/min		 0  10  20  30  40  50  60  70  맥스
진공 수준
-kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1,170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
각기 다른 진공 수준에 도달하기 위한 대피 시간 (s/L)
모델 공기 공급
압력
바		 공기
소비
NL/min		   10  20  30  40  50  60  70  맥스
진공  수준
-kPa
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
AM/AL/AH 시리즈 다단계 진공 발전기 4
진공 흐름 (NL/min) 다른 진공 수준 (-kPa) 에서
모델 공기  공급
압력
바		 공기
소비
NL/min		 0  10  20  30  40  50  60  70  80  90  99        맥스
진공  수준
        -kPa
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
각기 다른 진공 수준에 도달하기 위한 대피 시간 (s/L)
모델 공기  공급
압력
바		          공기
소비
     NL/min		 10  20  30  40  50  60  70  80  90  99          맥스
진공  수준
       -kPa
AH40 6.0  155440  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
AM/AL/AH 시리즈 다단계 진공 발전기 5AM/AL/AH 시리즈 다단계 진공 발전기 6AM/AL/AH 시리즈 다단계 진공 발전기 7
◇ 참고:착착용품 세트에는 L형 받침대 2개와 연결판 B와 E용 스ikulu 4개가 포함되어 있습니다.
