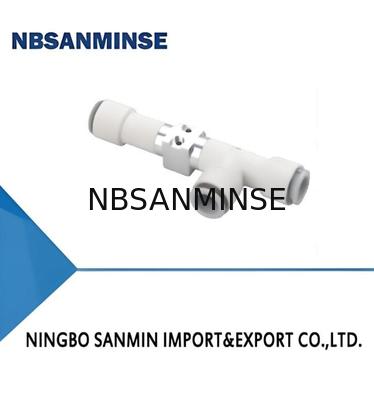

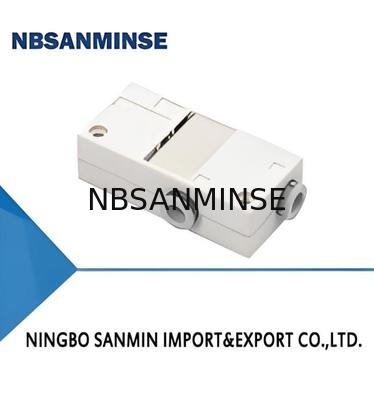

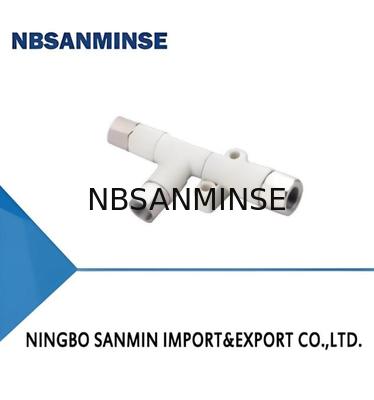

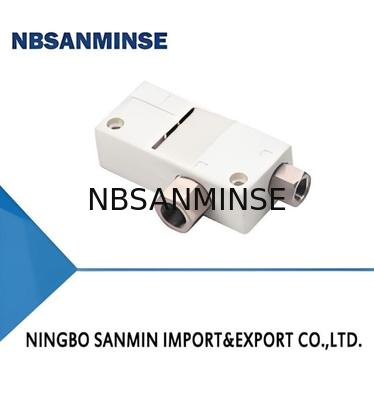

AZH 시리즈 기본형 진공 발생기

AZH 시리즈 기본형 진공 발생기
AZH Series Basic Vacuum Generator
AZH 시리즈 기본형 진공 발생기 AZH 시리즈 기본형 진공 발생기 AZH 시리즈 기본형 진공 발생기 AZH 시리즈 기본형 진공 발생기 AZH 시리즈 기본형 진공 발생기

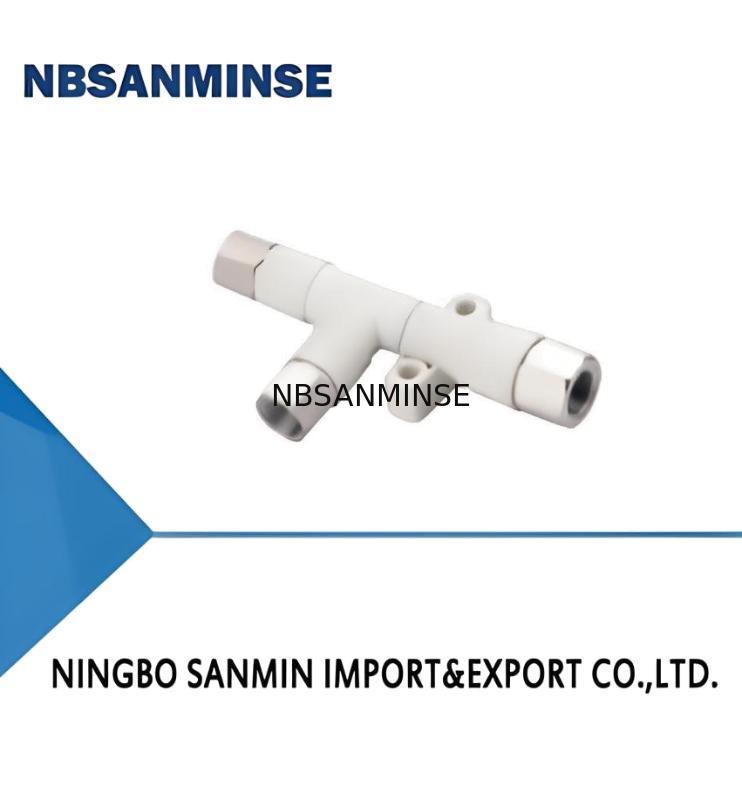

큰 이미지 :  AZH 시리즈 기본형 진공 발생기

제품 상세 정보:
원래 장소: 중국
브랜드 이름: NBSANMINSE
인증: ISO9001
모델 번호: AZH05D
결제 및 배송 조건:
최소 주문 수량: 10pcs
가격: Negotiate
포장 세부 사항: 상자
배달 시간: 5-30days
지불 조건: l/c, t/t
공급 능력: 10000 PC
접촉

AZH 시리즈 기본형 진공 발생기

설명
모양: B- 상자 유형 정격 공기 공급 압력 막대: 4.5
공기 소비 NL/분: 13.5 소음 수준 DB (A): 75
공기 공급 압력 막대: 4.5 보증: 1 년
강조하다:

AZH 진공 발생기 솔레노이드 밸브

,

기본 공압 진공 발생기

,

보증이 있는 소형 진공 발생기

특징
◇ 플라스틱 가구 와 함께 한 단계 진공 발전기
◇ 고 진공 레벨 타입과 큰 진공 흐름 타입 선택
◇ 부체 포트형 및 상자형 선택
◇ 가닥 연결 또는 포트 연결 을 위한 한 터치 장착
장점
◇작은 크기,가벼운 무게와 비용-효과적
◇각종 용도로 적합합니다.
◇내장된 상자 유형-소음을 줄이기 위해 소음 억제기에
◇스레드 연결 및 하나-선택용 터치 피팅
신청서
◇모든 종류의 진공 시스템에서 널리 사용됩니다.
◇각종 처리 작업에 적합합니다. 자동차,
금속판, 목재, 식품 및 포장재 등.
◇다른 경우에 사용 가능한 고 진공 타입과 큰 흐름 타입
AZH 시리즈 기본형 진공 발생기 0
구조
◇ (1) 배기 출구
◇ (2)A수급항
◇ (3)V아쿠움 포트
◇ (4) 장착 구멍
AZH 시리즈 기본형 진공 발생기 1
AZH 시리즈 기본형 진공 발생기 2
선택 상자 유형
모델/형식
BS		 BL
AZH05BS-06-06 AZH05BS-01-01 AZH05BL-06-06    AZH05BL-01-01
AZH07BS-06-06 AZH07BS-01-01 AZH07BL-06-06    AZH07BL-01-01
AZH10BS-06-06 AZH10BS-01-01 AZH10BL-06-06    AZH10BL-01-01
AZH13BS-08-10 AZH13BS-01-02 AZH13BL-08-10    AZH13BL-01-02
선택체 포트형
모델/형식
DS		 DL
AZH05DS-06-06-06AZH05DS-01-01-01 AZH05DL-06-06-06  AZH05DL-01-01-01
AZH07DS-06-06-06AZH07DS-01-01-01 AZH07DL-06-06-06AZH07DL-01-01-01
AZH10DS-06-06-08AZH10DS-01-01-01 AZH10DL-06-06-08AZH10DL-01-01-01
AZH13DS-08-10-10AZH13DS-01-02-02 AZH13DL-08-10-10AZH13DL-01-02-02
AZH15DS-10-12-12AZH15DS-02-03-03 AZH15DL-10-12-12AZH15DL-02-03-03
AZH18DS-12-12-12AZH18DS-03-03-03 AZH18DL-12-12-12  AZH18DL-03-03-03
AZH20DS-12-16-16AZH20DS-03-04-04 AZH20DL-12-16-16AZH20DL-03-04-04
기술 매개 변수
모델     정량 공기
공급압
            바		 최대 진공
    5		 m 수준
-kPa
      L		 맥스.백
5		 오 흐름
NL/min
         L		 공기
소비
NL/min		 소음
수준
dB ((A)		 작업
온도
°C		 무게
g		 R에코멘
공기 공급
   항구		 분비
진공
포트		 오세요. (mm))
배기가스
포트
AZH05B 4.5    88  48  5  9  13.5  68  5~50 28  φ6 φ6 -
AZH07B 4.5    88  48  12  22  23.5  68  5~50 28  φ6 φ6 -
AZH10B 4.5    88  48  24  34  46.0  72  5~50 33  φ6 φ6 -
AZH13B 4.5    88  48  40  75  78.0  72  5~50 66  φB φ10 -
기술 매개 변수

모델
     라테다어
공급 압력
                          바

맥스.바큐음 수준
  -kPa
최대 진공 흐름
NL/min
       공기
소비
    NL/min
소음
수준
dB ((A)
작업
온도
         °C
무게
g
추천 튜브 다이어. (mm)
S             L
S		       L
공기 공급
  포트 S		 진공
포트 V		 배기가스
항구 E
AZH05D 4.5  88  48  7.5  9  13.5  75  5~50 11  φ6 φ6 φ6
AZH07D 4.5  88  48  12  22  23.5  75  5~50 12  φ6 φ6 φ6
AZH10D 4.5  88  48  24  34  46.0  68  5~50 16  φ6 φ6 φ8
AZH13D 4.5  88  48  40  75  78.0  68  5~50 27  φ8 φ10 φ10
AZH15D 4.5  88  53  60  80  97.0  72  5~50 43  φ10 φ12 φ12
AZH18D 4.5  88  53  70  110  150.0  72  5~50 55  φ12 φ12 φ12
AZH20D 4.5  88  53  85  140  185.0  75  5~50 95  φ12 φ16 φ16
진공 흐름 (NL/min) 은 다른 진공 수준 (kPa) 에서
모델 공기 공급
압력
바		 공기
소비
NL/min		 0  10  20  30  40  50  60  70  80  맥스
진공  수준
-kPa
   AZH05S 4.5  13.5  5.0  4.5   4.1
 3.8
 3.3
 2.3
 1.6  0.9  0.3  88
   AZH07S 4.5  23.5  12.0  11.0  10.0 9.0 8.0 7.0 5.5  2.1  0.8  88
   AZH10S 4.5  46.0  24.0  23.0  20.5  17.5  13.0  11.5  9.5  7.0  2.5  88
   AZH13S 4.5  78.0  40.0  35.0  32.5  28.0  23.0  19.5  13.0  9.0  4.5  88
   AZH15S 4.5  97.0  60.0  52.5  45.5  38.0  28.5  20.5  15.5  11.5  5.0  88
   AZH18S 4.5  150.0  70.0  62.0  52.0  45.0  38.0  26.0  22.0  16.5  8.5  88
   AZH205 4.5  185.0  85.0  76.0  67.0  58.0  47.5  38.0  33.5  19.0  12.0  88
각기 다른 진공 수준에 도달하기 위한 대피 시간 (s/L) (-kPa)
모델 공기 공급
압력
바		 공기
소비
NL/min		 10  20  30  40  50  60  70  맥스
진공 수준
-kPa
AZH05S 4.5  13.5  0.89  1.70  3.20  5.00  7.80  12.00  19.00  88
AZH07S 4.5  23.5  0.37  1.00  1.90  3.00  5.40  6.70  15.00  88
AZH10S 4.5  46.0  0.25  0.60  1.25  2.00  2.90  4.60  7.30  88
AZH13S 4.5  78.0  0.10  0.27  0.53  1.00  1.75  4.20  7.30  88
AZH15S 4.5  97.0  0.04  0.21  0.35  0.63  1.23  4.10  6.50  88
AZH18S 4.5  150.0  0.02  0.15  0.29  0.46  0.78  1.38  3.51  88
AZH20S 4.5  185.0  0.02  0.12  0.21  0.34  0.55  0.85  1.58  88
AZH 시리즈 기본형 진공 발생기 3
진공 흐름 (NL/min) 은 다른 진공 수준 (kPa) 에서
모델 공기 공급
압력
바		 공기
소비
NL/min		 0  10  20  30  40  45  맥스
진공  수준
-kPa
AZH05L 4.5  13.5  9.0  8.0  7.0  6.0  3.0  1.9  48
AZH07L 4.5  23.5  22.0  21.0  20.5  15.5  10.5  6.8  48
AZH10L 4.5  46.0  34.0  32.0  26.0  19.0  12.0  8.0  48
AZH13L 4.5  78.0  75.0  72.0  65.0  43.0  19.0  9.0  48
AZH15L 4.5  9Z0 80.0  72.0  60.0  45.0  36.5  16.0  53
AZH18L 4.5  150.0  110.0  105.0  95.0  80.0  55.0  30.0  53
AZH20L
 4.5 185.0 140.0 130.0 120.0 100.0 80.0 62.0 53
각기 다른 진공 수준에 도달하기 위한 대피 시간 (s/L) (-kPa)
모델 공기 공급
압력
바		 공기
소비
NL/min		 10  20  30  40  45  맥스
진공  수준
-kPa
  AZH05L 4.5  13.5  0.49  1.50  2.90  5.10  7.20  48
  AZH07L 4.5  23.5  0.28  0.75  1.50  2.50  3.50  48
  AZH10L 4.5  46.0  0.14  0.40  0.81  1.40  1.80  48
  AZH13L 4.5  78.0  0.04  0.12  0.24  0.62  2.40  48
  AZH15L 4.5  97.0  0.03  0.15  0.23  0.40  0.92  53
  AZH18L 4.5  150.0  0.02  0.10  0.18  0.32  0.67  53
  AZH20L 4.5  185.0  0.01  0.08  0.14  0.20  0.30  53
기술 매개 변수
AZH 시리즈 기본형 진공 발생기 4
크기 (mm)
AZH 시리즈 기본형 진공 발생기 5
ModeVSize A B C D 에피소드 F G H L K J
AZH05DS-06-06-06 58.5  34.0  14.2  17.0  6  21.0  3.2  24.0  6  22.0  6
AZH07DS-06-06-06 61.0  34.0  14.2  17.0  6  22.0  3.2  24.0  6  22.0  6
AZH10DS-06-06-08 66.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  230  6
AZH10DL-06-06-08 70.0  37.0  17.2  20.0  6  24.5  4.2  26.0  8  23.0  6
AZH13DS-08-10-10 74.0  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH13DL-08-10-10 79.5  42.5  20.0  22.0  8  27.0  4.2  28.0  10  27.5  10
AZH15DS-10-12-12 93.3  47.0  22.5  27.0  10  32.8  4.2  31.5  12  29.5  12
AZH18DS-12-12-12 114.0  41.0  21.0  10.0  12  50.0  3.5  35.5  12  30.5  12
AZH20DS-12-16-16 124.6  46.0  27.0  12.0  12  54.3  3.5  38.5  16  32.7  16
AZH-D 시체 포트형 (한 터치 장착)
ModeVSize A B C D 에피소드 F G H L K J
AZH05DS-01-01-01 73.5  41.5  14.2  17.0  Rc1/8 28.5  3.2  31.5  Rc1/8 29.5  Rc1/8
AZH07DS-01-01-01 76.0  41.5  14.2  17.0  Rc1/8 29.5  3.2  31.5  Rc1/8 29.5  Rc1/8
AZH10DS-01-01-01 82.0  44.5  17.2  20.0  Rc1/8 33.0  4.2  33.5  Rc1/8 30.5  Rc1/8
AZH10DS-01-01-01 86.0  44.5  17.2  20.0  Rc1/8 33.0  4.2  33.5  Rc1/8 30.5  Rc1/8
AZH13DS-01-02-02 94.5  54.0  20.0  22.0  Rc1/8 38.5  4.2  36.5  Rc1/4 39.0  Rc1/4
AZH13DL-01-02-02 99.5  54.0  20.0  22.0  Rc1/8 38.5  4.2  36.5  Rc1/4 39.0  Rc1/4
AZH15DS-02-03-03 116.5  58.5  22.5  27.0  Rc1/4 44.5  4.2  43.0  Rc3/8 41.0  Rc3/8
AZH18DS-03-03-03 133.0  52.5  21.0  10.0  Rc3/8 57.5  3.5  47.0  Rc3/8 42.0  Rc3/8
AZH20DS-03-04-04 151.0  61.0  27.0  12.0  Rc3/8 69.3  3.5  50.0  Rc1/2 47.7  Rc1/2
크기 (mm)
AZH 시리즈 기본형 진공 발생기 6
ModeVSize A B C D E 부자 G H Q L K J
AZH05B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH07B-06-06 60  16  31  5.8  2  3.2  47  22  24  6  5  6
AZH10B-06-06 63  18  32  5.8  2  3.2  50  23  26  6  5  6
AZH13B-08-10 78  23  38.5  7.5  3  4.2  61  27.5  28  10  7  8
AZH-B 박스 타입 (한 터치 장착)
ModeVSize A B C D E F G H Q M K S
AZH05B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31.5  Rc1/8 5  12
AZH07B-01-01 68  16  39  5.8  2  3.2  47  Rc1/8 31.5  Rc1/8 5  12
AZH10B-01-01 71  18  40  5.8  2  3.2  50  Rc1/8 33.5  Rc1/8 5  12
AZH13B-01-02 86.5  23  50  7.5  3  4.2  61  Rc1/8 36.5  Rc1/4 7  14
