제품 상세 정보:
|
| 재료 및 경도: | n-nbr | 연결 스레드: | Nil- 흡입 컵 만 |
|---|---|---|---|
| 인발력: | 43 | 추천하세요: | 4 |
| 지름: | 2 - φ2mm | ||

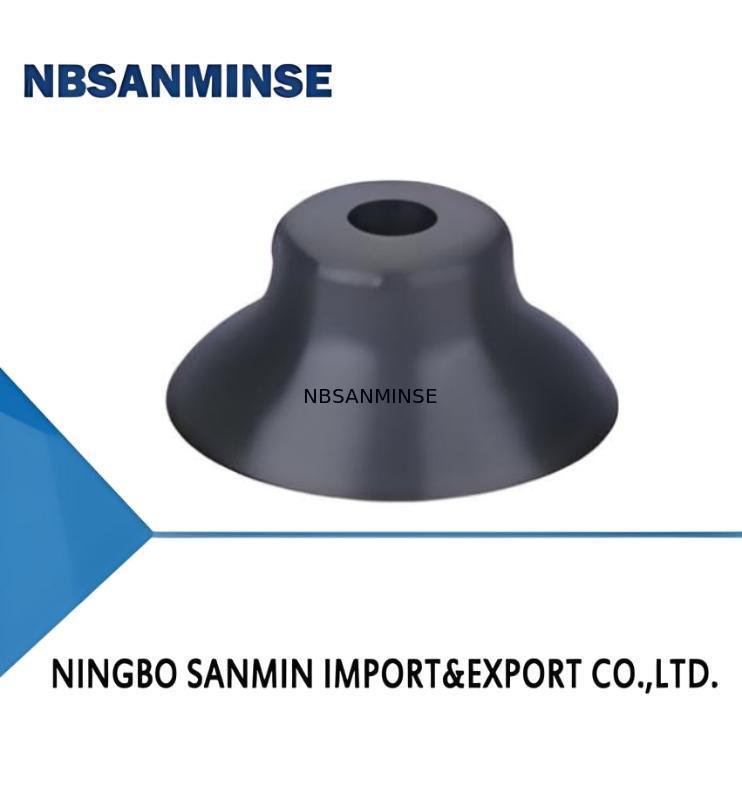

| 강조하다: | SPF 시리즈 평면 흡수 컵,공압 솔레노이드 밸브 흡착 컵,보증이 있는 평면 흡착 컵 |
||
| 수직-페이로드 피팅 | 연결 나사 M-수나사 나사 |
수직-페이로드 피팅 | 연결 나사 M-수나사 나사 |
||||||||
| SPF2□ | SPF2□-M3M | SPF25□ | SPF25□-M5M | ||||||||
| SPF3.5□ | SPF3.5□-M3M | SPF30□ | SPF30□-M5M | ||||||||
| SPF5□ | SPF5□-M5M | SPF35□ | SPF35□-M5M | ||||||||
| SPF6□ | SPF6□-M5M | SPF40□ | SPF40□-M5M | ||||||||
| SPF8□ | SPF8□-M5M | SPF50□ | SPF50□-M8M | ||||||||
| SPF10□ | SPF10□-M5M | SPF60□-M10F | |||||||||
| SPF15□ | SPF15□-M5M | SPF80□-M10F | · | ||||||||
| SPF20□ | SPF20□-M5M | SPF95□-M10F | · | ||||||||
| 수직-페이로드 피팅 | 인장 력 N |
내부 부피 cm³ |
무게 g |
권장 호스 직경 mm |
MPQ 개 |
수직-페이로드 피팅 | 인장 력 N |
내부 부피 cm² |
무게 g |
권장 호스 직경. mm |
MPQ 개 |
||
| SPF2 | 0.15 | <0.1 | 0.1 | 4 | 10 | SPF35 | 43 | 2.4 | 6.6 | 6 | 5 | ||
| SPF3.5 | 0.4 | <0.1 | 0.1 | 4 | 10 | SPF40 | 60 | 3.4 | 8.4 | 6 | 5 | ||
| SPF5 | 0.9 | <0.1 | 0.2 | 4 | 10 | 구조 | 92 | 5.7 | 10.4 | 8 | 1 | ||
| SPF6 | 1.2 | <0.1 | 0.2 | 4 | 10 | SPF60 | 127 | 11 | 23.2 | 8 | 1 | ||
| SPFB | 2.2 | <0.1 | 0.2 | 4 | 10 | SPF80 | 226 | 25.3 | 48.2 | 8 | 1 | ||
| SPF10 | 3.5 | <0.1 | 0.3 | 4 | 10 | SPF95 | 319 | 38 | 70.3 | 10 | 1 | ||
| SPF15 | 8 | 0.2 | 0.4 | 6 | 10 | SPF120 | 510 | 81 | 159.5 | 10 | 1 | ||
| 5PF20 | 15 | 0.5 | 1.6 | 6 | 5 | SPF150 | 800 | 171 | 322.4 | 12 | 1 | ||
| SPF25 | 24 | 1.1 | 2.5 | 6 | 5 | SPF200 | 1,410 | 364 | 521.5 | 12 | 1 | ||
| SPF30 | 32 | 1 | 3.3 | 6 | 5 | ||||||||
| 항목 | 수직-페이로드 피팅 M-수나사 |
적용 흡입 컵 |
| 피팅 흡입 컵용 PJS-M3M-ST1 | SPF2,3.5 | PJS-M5M-ST2 |
| SPF5,6,8,10,15 | PJS-M5M-ST3 | |
| SPF20 | PJS-M5M-ST4 | |
| SPF25,30,35,40 | PJS-M8M-ST6 | |
| SPF50 | 구조 |
| 수직-페이로드 피팅 | 측면-페이로드 피팅 SPF60□ |
SPF60□-R1-M16M |
| SPF60□-FE10LR1-M16 | SPF80□ | SPF80□-R1-M16M |
| SPF80□-LR1-M8F | SPF95□ | SPF95□-R1-M16M |
| SPF95□-FE10LR1-M16 | SPF120□ | SPF120□-LR1-M16F |
| SPF150□ | SPF150□-LR1-M16F | |
| SPF200□ | SPF200□-LR1-M16F | |
| 구조 | ◇ 교체용 흡입 컵(3)과 레벨 보상기로 구성 |
| 수직-페이로드 피팅 | 측면-페이로드 피팅 SPF60□ |
- |
| SPF60□-FE10LR1-M16 | SPF60□-FE 30LR1-M16치수(mm)- | |
| SPF80□-FE10LR1-M16 | SPF80□-FE 30LR1-M16치수(mm)- | |
| SPF95□-FE10LR1-M16 | SPF95□-FE 30LR1-M16치수(mm)치수(mm) |
제품에 따라 다릅니다.
문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇인가요? A: 당사의 사업 범위는
전체 컨테이너 자동화 부품 수출 서비스 및 판매
공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅 , 압력 게이지 등입니다.Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압
밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브/ 공압 밸브/공압 실린더/유압 밸브/유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터가 영국식 또는 미터법인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 나사의 변형을 통해 밀봉이 이루어지며, 일반적으로 실란트나 테이프를 함께 사용하여 밀봉 효과를 높입니다.
G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
중점 사항
고온 환경 대책
극저온 환경 대책
씰불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저온 이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 확장 간격 확보 |
| 저온 인성을 가진 재료 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
