제품 상세 정보:
|
| 작동 점도: | ≤400 mm2/s | 주변 온도: | －25 ℃ ~ 55 ℃ |
|---|---|---|---|
| 매체 임시.: | 0 ℃ ~ 88 ℃ | 반복 측정 오차: | ≤1% |
| 보증: | 1년 | ||
| 강조하다: | 부식 가스의 압력 스위치 제어기,스프링 튜브 센서 압력 스위치 컨트롤러 |
||
개요

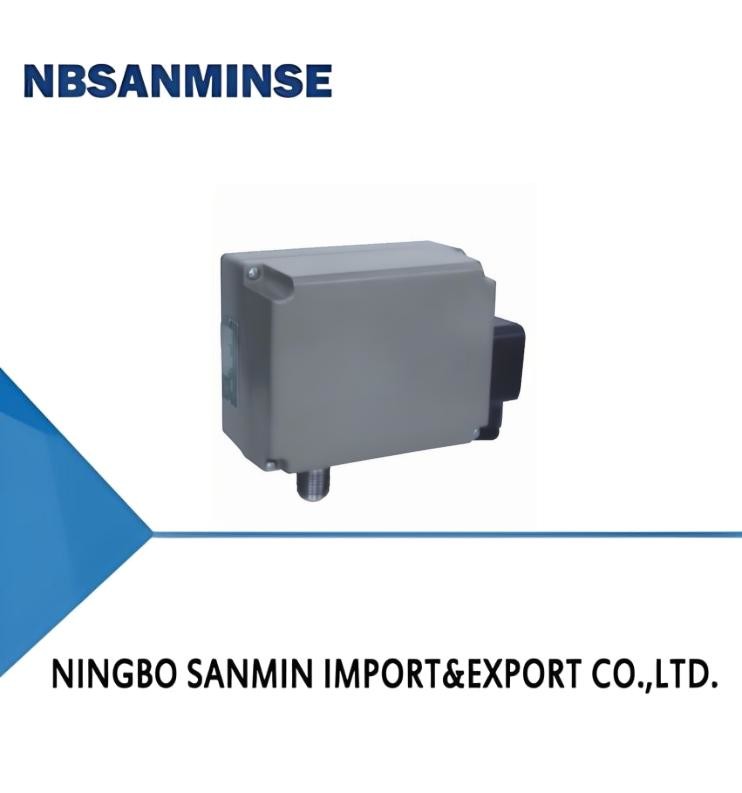

TL1217 압력 스위치/컨트롤러는 스프링 튜브 센서를 채택하여 부식성 가스 및 액체 매체에 사용할 수 있습니다. TL1217 압력 스위치/컨트롤러의 설정값은 조절 가능하며 범위는 1-40MPa입니다.
TL1217 압력 스위치/압력 컨트롤러는 넓은 압력 제어 범위, 높은 제어 정확도, 작은 스위칭 차이를 가지며 부식성 매체(가스 또는 액체) 센서에 적합합니다.
주요 기술 성능
| 작동 점도 | 400mm 이하2/s |
|---|---|
| 스위칭 요소 | 마이크로 스위치 (1세트) |
| 인클로저 제공 보호 등급 | IP65 |
| 주변 온도 | -25℃~55℃ |
| 매체 온도 | 0℃~88℃ |
| 설치 위치 | 임의 |
| 내진동 성능 | 최대 10 m/s2 |
| 반복성 오차 | 1% 이하 |
| 접점 용량 | Vmax=380VAC Imax=6A(저항성)Pmax=600VA |
사양
스위칭 차이 조절 불가
| 설정값 조절 범위 (MPa) | 스위칭 차이 (MPa) 이하 | **허용 압력 ① (MPa) | 스위칭 주파수/분 | 압력 센서 재질 | 인터페이스 외부 나사 | 외형 치수 도면 번호 | 주문 카탈로그 번호 |
|---|---|---|---|---|---|---|---|
| 1~10 | 0.20 | 15 | 60 | 316L | G1/2 | 01 | TL1217.10-211106 |
| 1~16 | 0.32 | 20 | 60 | 316L | G1/2 | 01 | TL1217.10-212106 |
| 2~25 | 0.50 | 32 | 60 | 316L | G1/2 | 01 | TL1217.10-221106 |
| 2~40 | 0.80 | 50 | 60 | 316L | G1/2 | 01 | TL1217.10-222106 |
참고: 실제 작업에서 짧은 순간의 피크 압력도 이 값을 초과해서는 안 됩니다.
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 수압 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.
Q: 제품을 당사의 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다. Q: 커넥터는 영국식 또는 미터법 시스템인가요? PT, NPT, G 나사 간의 차이점은 무엇인가요?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며, 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 높입니다.G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브로 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?A: 1MPa=10bar≈145psi≈10kgQ: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
팽창 간격 확보 고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도)
공급 공기 처리
냉각 강화, 효율적인 수분 제거초저 이슬점 건조 (냉동 + 흡착식), 열선 금속 부품
팽창 간격 확보 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지
| 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 단열재로 감싸기 |
