제품 상세 정보:
|
| 공칭 크기: | 63, 100, 150mm | 정확도 등급: | 클래스 1. 6, 클래스 1. 0 (φ ＞ 100 mm) |
|---|---|---|---|
| 진입 보호: | IP65 (날씨 꽉) | 연결 크기: | G1 / 4, G1 / 2 또는 NPT |
| 충전재: | 건조 또는 액체가 채워졌습니다 | 연결 자료: | 놋쇠 |
| 강조하다: | 스테인리스 압력 계기,산업 압력 계기 |
||

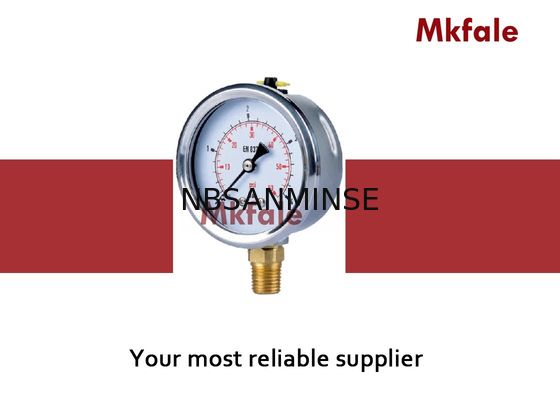

SM1SP 원피스 연결 액체 충전 압력 게이지 (크림프 케이스 디자인)
원피스 연결 스테인리스 스틸 케이스 디자인
SM1SP 원피스 연결, 크림프 케이스 디자인
특징
정밀도 등급 1.6, 등급 1.0, 광범위한 진동 적용
스테인리스 스틸 케이스 디자인, 녹다운 시스템 후면 및 전면 플랜지
크림프 잠금 케이스 디자인, 최대 30% 과압 (전체 스케일)
제한 나사 표준, 액체 충전으로 인한 뛰어난 진동 저항
최대 600 bar까지의 스케일 범위 설계
적용 분야
극심한 진동 적용 및 비부식성 주변 환경 조건에 대한 스테인리스 스틸 케이스 및 구리 합금 습식 부품 및 충전 옵션이 있는 특수 설계, 베이요넷 잠금
케이스 디자인. 공압 및 유압 시스템, 압축기, 엔진, 펌프,
스프링클러 시스템, 건물 자동화 시스템 및 진동이
우려되는 처리 장치에 적용 가능.
기술 사양
공칭 크기: 63, 100, 150mm
정밀도 등급: 등급 1.6, 등급 1.0 (Φ>100mm)
방수 등급: IP65 (방수)
연결 크기: G1/4, G1/2 또는 NPT
스케일 범위: 압력 0..1000 bar, 진공 -1 bar..0, 복합 -1..24 bar
튜브 엘리먼트 모양: P≤100 bar (C 튜브), P>100 bar (헬리코일)
충전: 건식 또는 액체 충전
작동 온도: 주변 온도 -10° ..+70° C, 매체 온도 최대 90° C
온도 오차: 압력 엘리먼트 온도가
기준 온도 +20° C(+68° F)에서 벗어날 때 추가 오차, ±0.4%/10° C(50° F) 상승 또는 하강과압 한계: F.S.P≤100 bar의 130%, F.S.P>100 bar의 115%
다이얼 눈금: 단일 범위는 흰색 바탕에 검은색 눈금, 이중 범위는 흰색 바탕에 검은색 및 빨간색 눈금
디자인 재질
케이스 및 베젤 링: 케이스 및 베젤 링, SS304
감지 엘리먼트: 구리 합금
연결: 황동
창: 강화 유리 (SM1SB 시리즈), 플라스틱 (SM1SP 시리즈)
창 개스킷: 산업용 고무 씰.
포인터: 검은색 페인트 알루미늄
다이얼 플레이트: 알루미늄 합금
장착 코드: L: 하단 연결, W: 하단 및 후면 플랜지,
B: 후면 연결 (중앙 후면, 커버 후면)
F: 전면 플랜지 포함 후면, Z: 브래킷 포함 후면
왜 우리를 선택해야 할까요?
1: 특별 요청에 따라 맞춤 제작.
2: 무료 제품 정보 제공.
3: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
4: 1년 품질 보증
5: 경쟁력 있는 가격으로 고품질.
Q: 무료 샘플을 제공할 수 있습니까?
A: 네,
제품에 따라 다릅니다. 문의해 주십시오. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는
전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅, 압력 게이지 등입니다.Q: 어떤 종류의 제품을 만들 수 있습니까?
A: 스테인리스 스틸,황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압밸브 / 솔레노이드 밸브 / 전기 밸브 / 수도 밸브 /공압 밸브/공압 실린더 /유압 밸브/유압 축압기제품 등입니다.Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q: 보증이 제공됩니까?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사 간의 차이점은 무엇입니까?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사가 조여질 때 점점 더 단단해집니다. 밀봉은 나사의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
저온 니트릴, 실리콘 고무, 폴리우레탄 Q: 압력 단위를 변환하는 방법: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 환경
고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
주요 포인트
고온 환경 대책
극저온 환경 대책씰 불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄 윤활
| 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) | 공기 공급 처리 |
| 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조 (냉동 + 흡착식), 열 추적 | 금속 부품 |
| 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 |
| 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | |
