제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 주변 온도: | －25 ℃～ 55 ℃ |
|---|---|---|---|
| 매체 임시.: | 0 ℃ 95 5 | 반복 측정 오차: | ≤1.5% |
| 보증: | 1 년 | ||
| 강조하다: | 발광 센서 압력 스위치 컨트롤러,조절 가능한 압력 스위치 컨트롤러 |
||
전반적인 설명

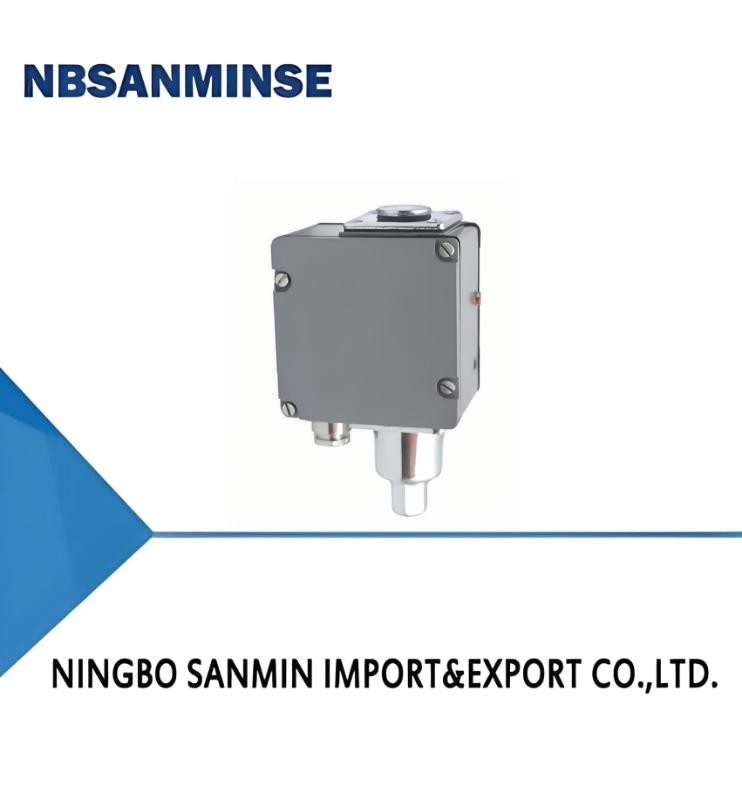

TL5238 압력 스위치 / 컨트롤러는 공기 및 증기와 같은 중립 가스뿐만 아니라 물, 냉매 및 기름과 같은 액체 매체에 사용할 수있는 풍선 센서를 채택합니다.
TL5238 압력 스위치 / 압력 조절기의 설정 값은 0-2MPa 범위에서 조절됩니다. 껍질은 주사 알루미늄으로 만들어지며 방수입니다.
주요 기술 성능
| 작업 고체성 | <1×10-3m2/s |
|---|---|
| 장막에 의해 제공되는 보호 수준 | IP65 |
| 실내 온도 | -25°C~55°C |
| 중간 온도 | 0°95°C |
| 반복성 오류 | ≤1.5% |
| 접촉 능력 | Vmax=380V AC Imax=6A (반항력) Pmax=600VA |
사양
스위칭 차이는 조절할 수 없습니다 (일극 쌍 투어 마이크로 스위치)
| 설정 값 조정 범위 (MPa) | 스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 감지 물질 | 인터페이스 내부 스레드 | 오프라인 차원 도면 번호 | 주문 코드 카탈로그 | |
|---|---|---|---|---|---|---|---|---|
| 껍질 | 선형 튜브 | |||||||
| 0'0.1 | 0.003 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-110066 |
| 0'0.2 | 0.004 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-112066 |
| 00.02'0.4 | 0.008 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-151066 |
| 00.02'0.6 | 0.01 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-152066 |
| 00.03'0.8 | 0.012 | 1.8 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-157066 |
| 00.03'1.0 | 0.015 | 2.0 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-158066 |
| 00.0516 | 0.025 | 2.5 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-167066 |
| 00.0520 | 0.03 | 3.5 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.10-168066 |
스위치 차이 조절 (일극 쌍 투어 마이크로 스위치)
| 설정 값 조정 범위 (MPa) | 스위치차가 (MPa) 보다 크지 않음 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 감지 물질 | 인터페이스 내부 스레드 | 오프라인 차원 도면 번호 | 주문 코드 카탈로그 | |
|---|---|---|---|---|---|---|---|---|
| 껍질 | 선형 튜브 | |||||||
| 0'0.1 | 0.008 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-110066 |
| 0'0.2 | 0.01 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-112066 |
| 00.02'0.4 | 0.025 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-151066 |
| 00.02'0.6 | 0.03 | 1.2 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-152066 |
| 00.03'0.8 | 0.04 | 1.8 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-157066 |
| 00.03'1.0 | 0.05 | 2.0 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-158066 |
| 00.0516 | 0.08 | 2.5 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-167066 |
| 00.0520 | 0.12 | 3.5 | 20 | hpb59-1 구리 | 1Cr18 Ni9Ti 스테인리스 스틸 | G1/4 | 01 | TL5238.00-168066 |
참고: 실제 작업에서는 짧은 최고 압력도
