제품 상세 정보:
|
| 전환 요소: | 마이크로 스위치 | 주변 온도: | －5 ℃ 50 ℃～ |
|---|---|---|---|
| 매체 임시.: | 0 ∼ 100°C | 반복 측정 오차: | ≤1.5% |
| 애플리케이션: | 자동 압력 릴리프 보호 장치 | ||
| 강조하다: | 피스톤 센서 압력 스위치 컨트롤러,0.3-40MPa 압력 스위치 컨트롤러 |
||
개요

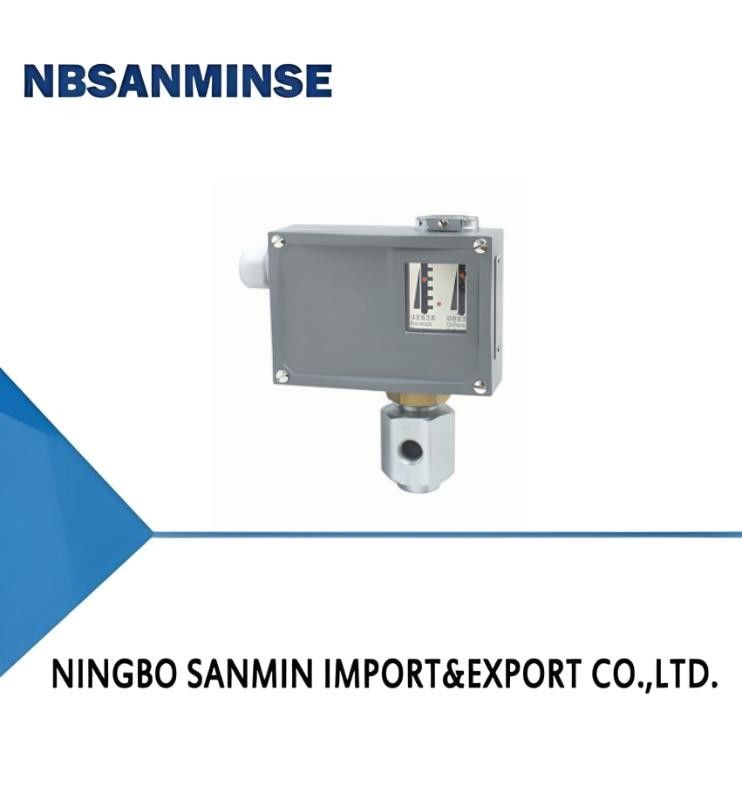

TL0402 압력 스위치/압력 컨트롤러는 드레인 포트가 있는 피스톤형 센서를 채택하여 중성 유압유 및 기타 매체에 사용할 수 있습니다.
TL0402 압력 스위치/압력 컨트롤러의 설정값은 0.3-40MPa의 조정 범위로 조절 가능합니다.
주요 기술 성능
| 스위칭 요소 | 마이크로 스위치 |
|---|---|
| 인클로저 제공 보호 등급 | IP65 (DIN40050 준수 및 GB4208의 IP65와 동등) |
| 주변 온도 | -5℃~50℃ |
| 매체 온도 | 0~100℃ |
| 설치 위치 | 압력 인터페이스는 수직 하향 (15° 기울기 허용) |
| 내진 성능 | TL0402: 40m/s²TL0403: 20m/s²반복성 오차30 |
| 접점 용량 | AC 220V 6A (저항성) |
| 사양 | 스위칭 차이는 조절 불가능 |
설정값 조정 범위 (MPa)
스위칭 차이 (MPa 이하)
| **허용 압력 ① (MPa) | 스위칭 주파수/분 | 압력 센서 재질 | 인터페이스 내부 나사 | 무게 (kg) | 외형 치수 도면 번호 | 주문 카탈로그 번호 | 하우징 | 피스톤 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 0.6 |
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 0.9 |
| 30 | TL0403.70-216019 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1.2 |
| 30 | 30 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 2 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 2.2 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 설정값 조정 범위 (MPa) |
스위칭 차이 (MPa 이하)
| **허용 압력 ① (MPa) | 스위칭 주파수/분 | 압력 센서 재질 | 인터페이스 내부 나사 | 무게 (kg) | 외형 치수 도면 번호 | 주문 카탈로그 번호 | 하우징 | 피스톤 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 0.8 |
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1.2 |
| 30 | 30 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1.6 |
| 30 | 30 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 2.6 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 3.5 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0402.00-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 설정값 조정 범위 (MPa) |
스위칭 차이 (MPa 이하)
| **허용 압력 ① (MPa) | 스위칭 주파수/분 | 압력 센서 재질 | 인터페이스 내부 나사 | 무게 (kg) | 외형 치수 도면 번호 | 주문 카탈로그 번호 | 하우징 | 피스톤 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 0.5 |
| 16 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 0.7 |
| 30 | 30 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1 |
| 30 | 30 | 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1.5 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | 1.8 |
| 80 | 30 | 아연 도금 강철 | 강철 | G1/4 | 0.9 | 01 | TL0403.70-216019 | 참고: 실제 작업에서 짧은 순간의 피크 압력도 초과해서는 안 됩니다. | Q: 무료 샘플을 제공해 주실 수 있나요? |
A: 네,
제품에 따라 다릅니다.
문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇인가요? A: 당사의 사업 범위는
전체 컨테이너 자동화 부품 수출 서비스 및 판매
공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅 , 압력 게이지 등입니다.Q:어떤 종류의 제품을 만들 수 있나요?
A: 스테인리스 스틸,황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압밸브/솔레노이드 밸브/전기 밸브/수도 밸브/공압 밸브 /공기 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 로고와 브랜드로 제품을 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사산의 차이점은 무엇인가요?A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브로 주로 북미에서 사용됩니다.
Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
고온 합성 그리스 (저휘발성) A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
주요 포인트
고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE저온 니트릴, 실리콘 고무, 폴리우레탄 윤활
고온 합성 그리스 (저휘발성) 저온 그리스 (저유점, 저점도)
| 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 | 초저 이슬점 건조 (냉동 + 흡착식), 열선 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고내열 등급 코일, 방열, 저소비 전력 | 단열 상자 설치, 국소 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 보온재로 감싸기 |
