제품 상세 정보:
|
| 오류: | 3% 설정 값 | 매체 임시.: | -20-85C |
|---|---|---|---|
| 보증: | 1년 | 애플리케이션: | 자동 압력 완화 보호 |
| 강조하다: | 컴팩트 압력 스위치 컨트롤러,고품질 압력 스위치 컨트롤러 |
||
1, 원리 및 구조

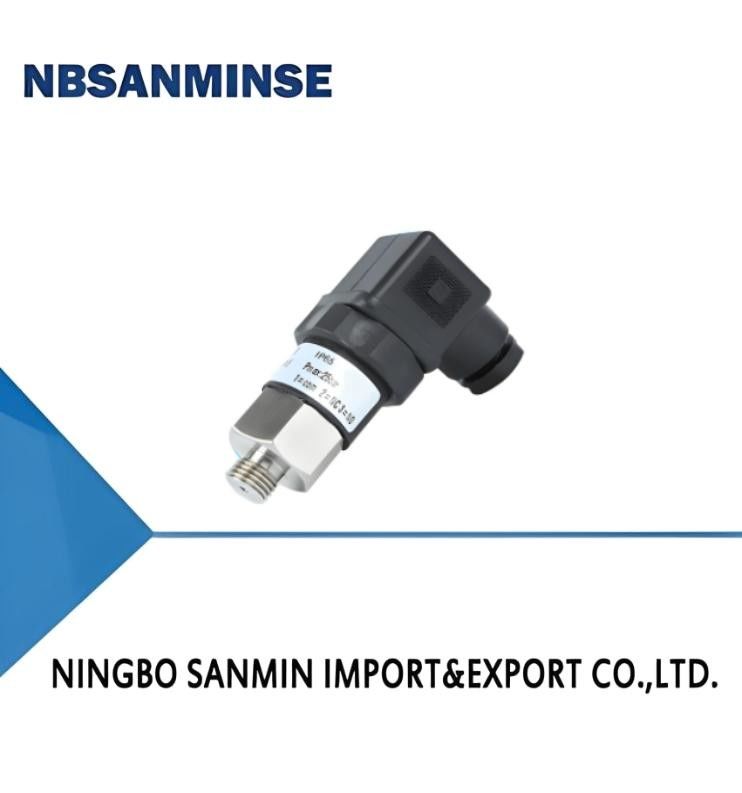

MS-T50 (정밀) 압력 스위치/압력 컨트롤러는 스프링에 연결된 피스톤이 내장되어 있습니다. 압력이 변하면 스프링의 신축량이 이에 따라 변합니다. 압력이 설정값에 도달하면 사전 설정된 기계 구조를 트리거하고 스위치 신호를 보냅니다.
2, 특징
MS-T50 (정밀) 압력 스위치/컨트롤러는 컴팩트한 구조, DN 표준 플러그 사용, 쉬운 배선, 넓은 측정 범위를 특징으로 합니다. 높은 과부하 용량, 높은 반복성, 특정 상시 개방 또는 상시 폐쇄 접점, 금도금 접점, 대형 접점 용량. 물 및 오일 압력 측정에 사용할 수 있습니다.
3, 기술 매개변수
| 측정 범위 | 자세한 내용은 아래 표 참조 |
|---|---|
| 지연 | 설정값의 10-20% (25% -35%, 1% -5% 선택 가능) |
| 오차 | 설정값의 3% |
| 출력 | 상시 개방 및 상시 폐쇄 접점 금도금 ≤DC 42V,1A ≤DC 115V,0.15A ≤AC 42V,3A ≤AC 125V,3A ≤AC 250V,0.5A |
| 매체 온도 | -20-85℃ |
| 보호 등급 | IP65 |
| 연결 | 터미널 배선 |
| 재질 | 다이어프램: NBR 피스톤: NBR 씰이 있는 강철 피스톤 공정 연결: 아연 도금 강철/스테인리스 스틸 하우징: 엔지니어링 플라스틱 |
4, 선택 표
| 인터페이스 재질 | 모델 | **허용 압력 (bar) | 설정 범위 (bar) | 오차 | 고정 히스테리시스 | 무게 (kg) |
|---|---|---|---|---|---|---|
| 필름 | MS-T50-02.5 | 25 | 0.2...2.5 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| 필름 | MS-T50-005 | 25 | 0.8...5 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| 필름 | MS-T50-012 | 25 | 1...12 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| 필름 | MS-T50-050 | 200 | 5...50 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| 피스톤 | MS-T50-100 | 200 | 10...100 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| 피스톤 | MS-T50-200 | 300 | 20...200 | 3% | 설정값의 10%. . 20% 설정값의 25%. . 35% (선택 사항) 설정값의 1%. . 5% (선택 사항) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | 설명 |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | 구리 | |||||
| L | 강철 | |||||
| X | 스테인리스 스틸 304L | |||||
| G12 | 인터페이스 나사 G1/2 | |||||
| G14 | 인터페이스 나사 G1/4 | |||||
| N14 | 인터페이스 나사 NPT1/4 | |||||
| M14 | 인터페이스 나사 M14 * 1.5 | |||||
| M20 | 인터페이스 나사 M20 * 1.5 | |||||
| H | 인터페이스 나사 외부 나사 | |||||
| R | 상시 개방+상시 폐쇄 출력 |
5, 배선도
6, 치수 도면
7, 설치 위치
8, 적용 가능한 매체
9, 조정 방법
**단계: 드라이버를 사용하여 보호 커버의 고정 너트를 풀고 보호 커버와 암 플러그를 제거합니다 (내부 회로 손상을 방지하기 위해 제거 시 Husman 커넥터를 좌우로 회전하지 마십시오).
2단계: 그림과 같이 드라이버를 사용하여 압력 스위치 지점의 크기를 조정합니다. 시계 방향으로 증가하고 반시계 방향으로 감소합니다.
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압밸브 / 솔레노이드 밸브 / 전기 밸브 / 수도 밸브 /공압 밸브/공압 실린더 /유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터가 영국식 또는 미터법 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
씰 G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 자체 나사 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 원뿔형 튜브이며 60도의 치형 각도를 가지며 주로 북미에서 사용됩니다.
Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요? A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 주의해야 할 사항은 무엇인가요?
주요 포인트고온 환경 대책 극저온 환경 대책
씰 불소 고무, PTFE
| 저온 니트릴, 실리콘 고무, 폴리우레탄 | 윤활 | 고온 합성 그리스 (저휘발성) |
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
