제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 전환 요소: | 마이크로 스위치 |
|---|---|---|---|
| 매체 임시.: | 0 ℃ 90 0 | 반복 측정 오차: | ±2.5% |
| 보증: | 1년 | ||
| 강조하다: | 0.5-25MPa 압력 스위치 제어기,누출 없는 센서 압력 스위치 컨트롤러 |
||
개요

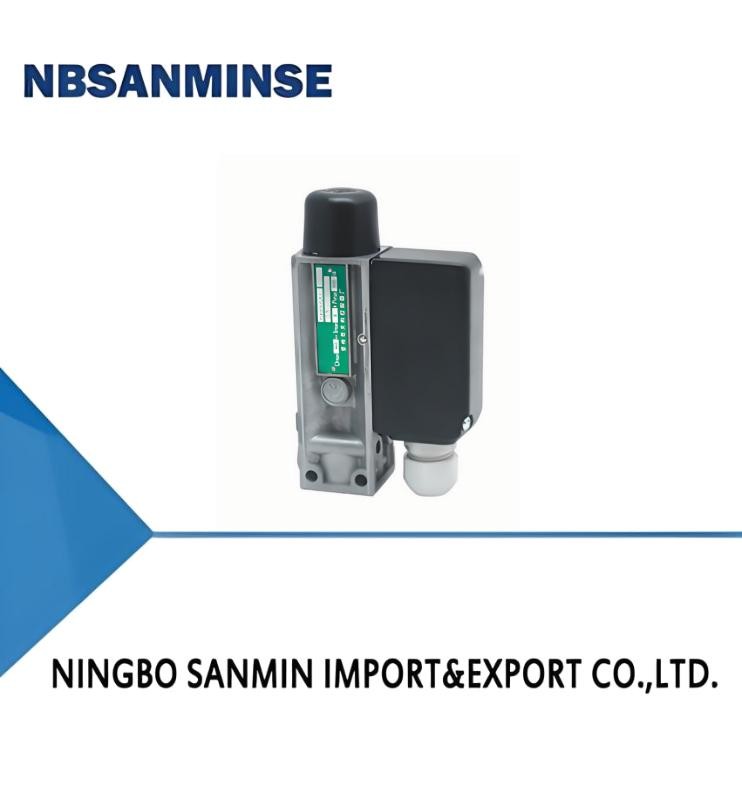

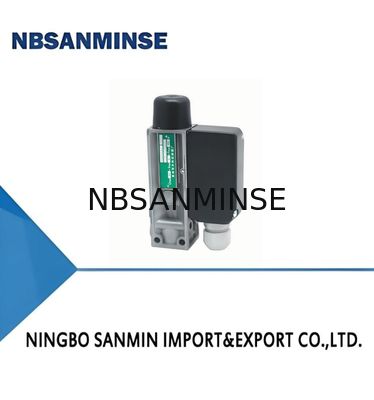

TL0515 압력 스위치/컨트롤러는 누설 없는 피스톤형 센서를 채택하여 오일 미스트 압축 공기, 유압유, 수유 에멀젼과 같은 중성 가스 및 압력 센서 재질에 부식 효과가 없는 윤활 성능이 좋은 액체 매체에 사용할 수 있습니다.
TL0515 압력 스위치/압력 컨트롤러의 설정값은 0.5-25MPa의 조정 범위로 조절 가능합니다. 컴팩트한 구조, 작은 크기, 우수한 내진동 성능을 갖추고 있습니다.
주요 기술 성능
| 작동 점도 | <1×10－3m2/s |
|---|---|
| 스위칭 요소 | 마이크로 스위치 |
| 인클로저가 제공하는 보호 등급 | IP54(DIN40050 준수 및 GB4208의 IP54와 동등) |
| 매체 온도 | 0～90℃ |
| 주변 온도 | －5℃～50℃(슬롯형 실링 링) －30℃～50℃(GLY드릴링 실링 링) |
| 내진동 성능 | 최대 100m/s2 |
| 설치 위치 | 압력 인터페이스는 수직 하향 (15° 기울기 허용) |
| 반복성 오차 | ±2.5% |
| 접점 용량 | AC 220V 6A(저항성) |
사양
스위칭 차이는 조절 불가능
| 설정값 조정 범위(MPa) | 스위칭 차이(MPa 이하) | 허용 압력 ①(MPa) |
스위칭 주파수/ 분 |
압력 센서 재질 | 압력 인터페이스 유형 ② | 인터페이스 내부 나사 | 무게(kg) | 외형 치수 도면 번호 | 주문 카탈로그 번호 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이스 | 실링 링 | 피스톤 | |||||||||
| 플라스틱 보호 커버가 있는 육각 소켓 나사로 설정값 조정: | |||||||||||
| 0.5～7 | 1.2 | 25 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-201265 |
| 0.5～7 | 1.2 | 25 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-201268 |
| 1～16 | 1.8 | 25 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-212265 |
| 1～16 | 1.8 | 25 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-212268 |
| 5～25 | 1.6 | 34 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | I | G1/4 | 0.4 | 01 | TL0515.10-230265 |
| 5～25 | 1.6 | 34 | 20 | 알루미늄 | 니트릴 고무 | 스테인리스 스틸 1Cr18Ni9Ti | P | - | 0.4 | 02 | TL0515.10-230268 |
참고: 실제 작업에서 짧은 피크 압력도 이 값을 초과해서는 안 됩니다.
② I-인터페이스는 내부 나사, P-인터페이스는 플랜지입니다.
③ GLydring 실링 링에 대한 사양입니다.
01
02
03
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 제품에 따라 다르지만, 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공압 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
황동, 알루미늄재질 가공을 많이 할 수 있습니다. 고압밸브/솔레노이드 밸브/전기 밸브/수도 밸브/공압 밸브 /공압 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 공급할 수 있나요?
A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증입니다.
고온 환경 대책 A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며, 내부 및 외부 나사는 조일수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브로, 주로 북미에서 사용됩니다.
Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요? 주요 포인트
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스(저휘발성) | 저온 그리스(저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저온 이슬점 건조(냉동 + 흡착식), 열선 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 방지, 단열재로 감싸기 |
