TL0022 압력 스위치 압력 조절기

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TL0022

상세 정보
Working viscosity:	<1×10－3m2/s	Switching element:	microswitch
Ambient temp.:	－25℃～55℃	Medium temp.:	－25℃～80℃

제품 설명

전반적인 설명
TL0022 압력 스위치/컨트롤러는 두 가지 형태의 센서를 채택합니다: 대막 센서와 누출 없는 피스톤 센서입니다.
TL0022 압력 스위치/압량 조절기는 공기 및 가스와 같은 중립 가스뿐만 아니라 윤활유 및 가벼운 연료유와 같은 액체 매체에 사용할 수 있습니다.컨트롤러의 설정 값은 -0 범위 내에서 조정할 수 있습니다..1~1.6MPa
TL0022 압력 스위치 / 압력 조절기 누출 없는 피스톤 센서는 수압유, 윤활유 및 가벼운 연료유와 같은 중립 윤활매체에 사용할 수 있습니다.컨트롤러의 설정 값은 0 범위 내에서 조정할 수 있습니다.5-40MPa
작은 설계는 초당 100 번의 높은 전환 주파수를 허용하고 특히 좋은 진동 저항을 제공합니다.

주요 기술 성능

작업 고체성	<1×10^-3m²/s
스위치 요소	마이크로 스위치
장막에 의해 제공되는 보호 수준	IP54 (DIN40050에 적합하며 GB4208의 IP54에 동등합니다.)
설치 위치	압력 인터페이스는 수직으로 아래로 (15 °의 기울기를 허용)
실내 온도	-25°C~55°C
중간 온도	-25°C~80°C
진동 방지 기능	최대 100m/s²
반복성 오류	≤2.5%
접촉 능력	AC 220V 6A (반압)

사양
TL0022 전환 오류가 조절되지 않습니다.

설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	압력 센서 재료		인터페이스 타입 2	인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	껍질	밀폐 반지	인터페이스 타입 2	인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
-0.1~0	0.02	8	AL	니트릴 고무	난	G1/4	0.2	01	TL0022.10-106265
-0.1~0	0.02	8	AL	니트릴 고무	P	-	0.2	03	TL0022.10-106268
00.02'0.2	0.04	8	AL	니트릴 고무	난	G1/4	0.2	01	TL0022.10-149265
00.02'0.2	0.04	8	AL	니트릴 고무	P	-	0.2	03	TL0022.10-149268
0.05608	0.13	8	AL	니트릴 고무	난	G1/4	0.2	01	TL0022.10-165265
0.05608	0.13	8	AL	니트릴 고무	P	-	0.2	03	TL0022.10-165268
0.1116	0.24	8	AL	니트릴 고무	난	G1/4	0.2	02	TL0022.10-176265
0.1116	0.24	8	AL	니트릴 고무	P	-	0.2	03	TL0022.10-176268

TL0522 전환 오류는 조정할 수 없습니다.

설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	압력 센서 재료			인터페이스 타입 2	인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
설정 값 조정 범위 (MPa)	스위치차가 (MPa) 보다 크지 않음	**허용 압력 1 (MPa)	껍질	밀폐 반지	피스톤	인터페이스 타입 2	인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
0.5·7	2	40	AL	니트릴 고무	강철	난	G1/4	0.2	04	TL0522.10-201066
0.5·7	2	40	AL	니트릴 고무	강철	P	-	0.2	03	TL0522.10-201078
1~16	3.5	40	AL	니트릴 고무	강철	난	G1/4	0.2	04	TL0522.10-212066
1~16	3.5	40	AL	니트릴 고무	강철	P	-	0.2	03	TL0522.10-212078
2.5·25	4	40	AL	니트릴 고무	강철	난	G1/4	0.2	05	TL0522.10-224066
2.5·25	4	40	AL	니트릴 고무	강철	P	-	0.2	03	TL0522.10-224278
4~40	4.5	40	AL	니트릴 고무	강철	난	G1/4	0.2	05	TL0522.10-228066
4~40	4.5	40	AL	니트릴 고무	강철	P	-	0.2	03	TL0522.10-228078

참고: 실제 작업에서 짧은 최고 압력조차도이 값을 초과 할 수 없습니다.
2 I-인터페이지는 내부 스레드 P-인터페이지는 플랜지

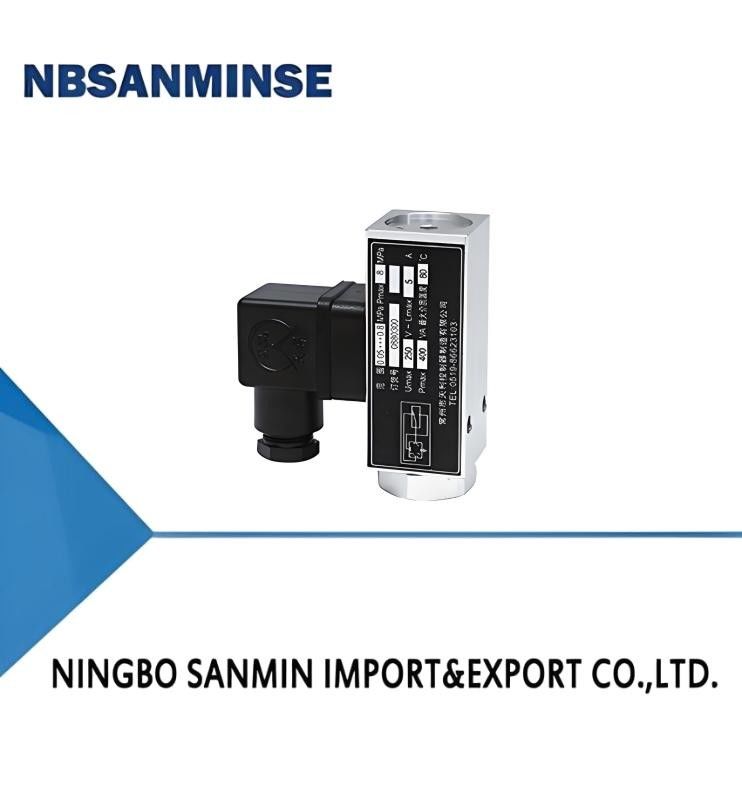

TL0022 압력 스위치 압력 조절기 0

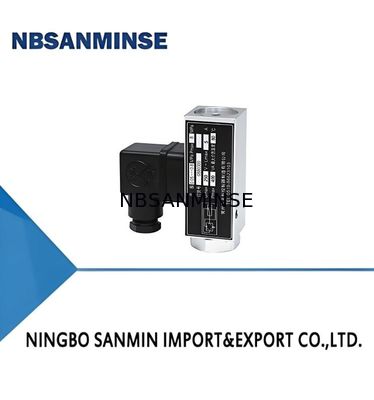

TL0022 압력 스위치 압력 조절기 1
