제품 상세 정보:
|
| 작동 점도: | <1 × 10－3m2/s | 주변 온도: | -20C~40C |
|---|---|---|---|
| 보증: | 1년 | 애플리케이션: | 자동 압력 완화 보호 |
| 강조하다: | 고압 스위치 컨트롤러,조절 가능한 압력 스위치 컨트롤러 |
||
전반적인 설명

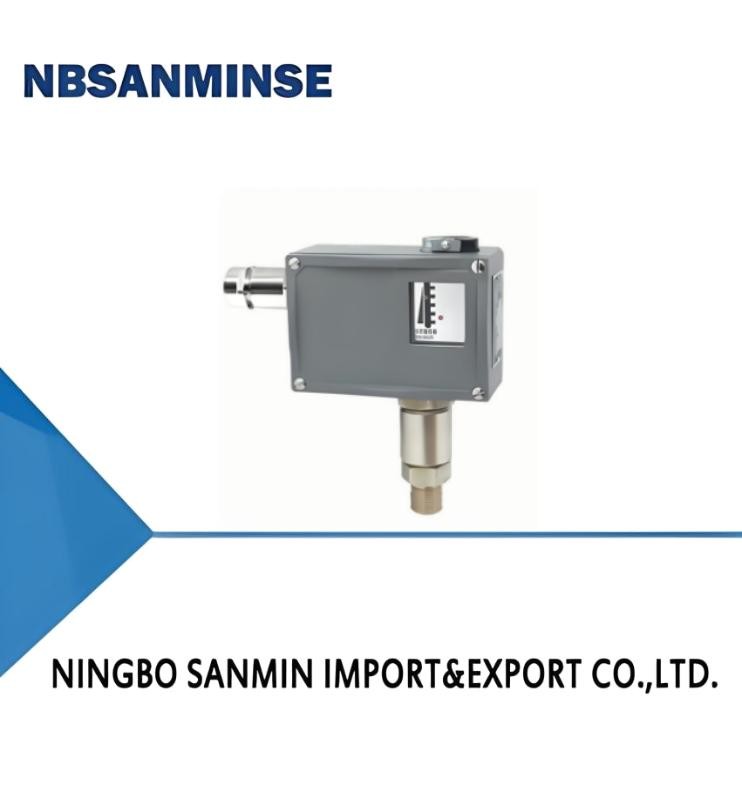

TL5123 압력 스위치 (고압) / 압력 조절기는 피스톤과 대막 센서 조합을 채택합니다.오일 안개 및 다른 부식성이 없는 오일 안개 가스 및 수압 오일을 포함하는 압축 공기 용으로 사용할 수 있습니다., 수유 에뮬션, 그리고 좋은 윤활 성능을 가진 중형 액체 매체.
TL5123 압력 스위치 (고압) / 압력 조절기의 설정 값은 0.3~40MPa의 조정 범위로 조절할 수 있습니다.
주요 기술 성능
| 일반 | 폭발 방지형 | |
|---|---|---|
| 작업 고체성 | <1×10-3m2/s | <1×10-3m2/s |
| 스위치 요소 | 마이크로 스위치 | 밀폐 된 스위치 |
| 폭발 방지 등급 | - | 출제 II CT4T6 인증서 번호: GYB24.1453X |
| 장막에 의해 제공되는 보호 수준 | 틈이 있는 밀폐된 반지 IP54, O 반지 IP65 ((DIN40050에 부합하며 GB4208의 IP65에 해당합니다.) | 틈이 있는 밀폐 반지 IP54, O 반지 IP65 (DIN40050에 해당하며 GB4208의 IP65에 해당한다) |
| 실내 온도 | -20°C~40°C | -20°C~40°C |
| 중간 온도 | 0°C~100°C | 0°C~120°C |
| 설치 위치 | 압력 인터페이스는 수직으로 아래로 (15 °의 기울기를 허용) | 압력 인터페이스는 수직으로 아래로 (15 °의 기울기를 허용) |
| 진동 방지 기능 | 최대: 40m/s2 | 최대 20m/s2 |
| 반복성 오류 | ≤2.5% | ≤2.5% |
| 접촉 능력 | AC 220V 6A (반압) | DC 250V 0.25A (반항력) 60Wmax AC 220V 6A (반항력) 1250VAmax |
사양
TL5123 전환 오류는 조정할 수 없습니다.
| 값 조정 범위 설정 (MPa) |
전환차가 MPa를 초과하지 않는 경우 | **허용 압력 1 (MPa) |
스위치 주파수/ 1분 |
압력 센서 재료 | 인터페이스 스레드 2 |
무게 (kg) |
오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 대막 | 피스톤 | 일반 | 폭발 방지형 | |||||||
| 0.3·4 | 0.9 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 00.56.3 | 1.3 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5·10 | 1.6 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5·16 | 1.9 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1~25 | 2.5 | 30 | 30 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1~40 | 2.8 | 60 | 30 | 금속 |
VITON | 강철 | M20*15 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 스위치 차이 조절
| 값 조정 범위 설정 (MPa) |
전환차가 MPa를 초과하지 않는 경우 | **허용 압력 1 (MPa) |
스위치 주파수/ 1분 |
압력 센서 재료 | 인터페이스 스레드 2 |
무게 (kg) |
오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 대막 | 피스톤 | |||||||||
| 0.3·4 | 1.3 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 00.56.3 | 1.6 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5·10 | 1.6 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5·16 | 2.2 | 30 | 20 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1~25 | 2.8 | 30 | 30 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1~40 | 4 | 60 | 30 | 금속 |
VITON | 강철 | M20*15 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
참고: 실제 작업에서는 짧은 압력 최고도 이 값을 초과할 수 없습니다.
2 인터페이스에 특별한 요구 사항이 있다면 순서에 표시하십시오.
01
02
03
04
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
