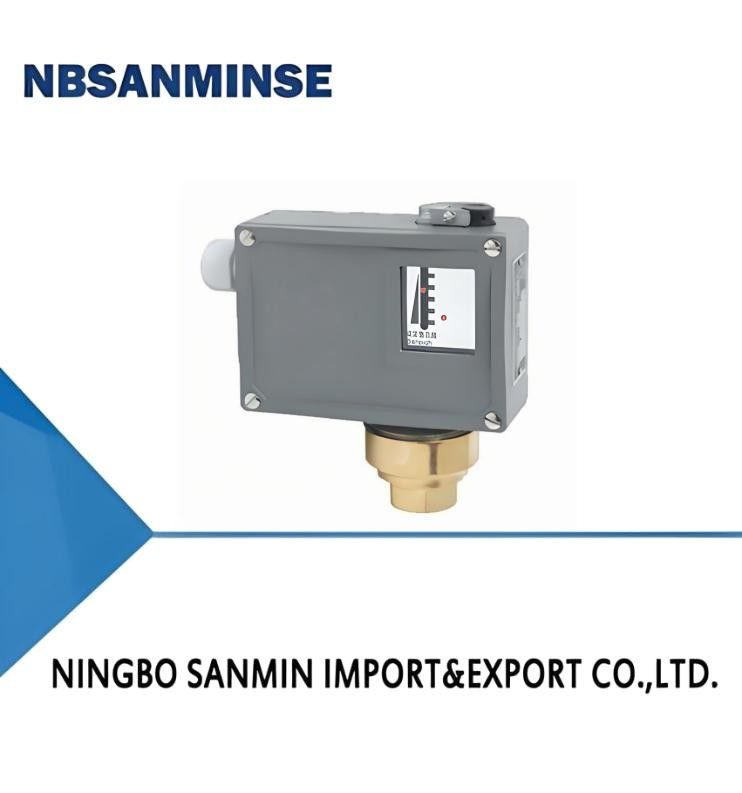

TL5228 해상 압력 스위치 압력 조절기
담당자 : Ina Chen
전화 번호 : 0086-15168536055
WhatsApp : +8615168536055
| 원래 장소: | 중국 | 브랜드 이름: | NBSANMINSE |
|---|---|---|---|
| 인증: | CE | 모델 번호: | TL0202 |
|
상세 정보 |
|||
| 작동 점도: | <1 × 10－3m2/s | 주변 온도: | －40 ℃～ 50 ℃ |
|---|---|---|---|
| 매체 임시.: | 0 ∼ 120°C | 반복 측정 오차: | ≤1% |
제품 설명
전반적인 설명
TL0202 압력 스위치 (중기 압력) / 압력 조절기는 공기, 가스 및 수증기와 같은 중립 가스용으로 사용할 수 있는 풍선형 센서를 채택합니다.물과 같은 액체 매체, 냉각수, 그리고 기름, 그리고 진공에 사용할 수 있습니다.
TL0202 압력 스위치 (중기 압력) / 압력 조절기의 설정 값은 -0.1 ~ 2.5 MPa 범위에서 조절됩니다. 특별한 요구 사항이있는 경우-0의 추가 조정 범위.1~6.3MPa까지 설계될 수 있습니다.
주요 기술 성능
| 일반 | 폭발 방지형 | |
|---|---|---|
| 작업 고체성 | <1×10-3m2/s | <1×10-3m2/s |
| 스위치 요소 | 마이크로 스위치 | 밀폐 된 스위치 |
| 폭발 방지 등급 | - | 출제 II CT4T6 |
| 장막에 의해 제공되는 보호 수준 | IP65 (DIN40050에 적합하며 GB4208의 IP65에 동등합니다.) | IP54 (DIN40050에 적합하며 GB4208의 IP54에 동등합니다.) |
| 실내 온도 | -40°C~50°C | -40°C~50°C |
| 중간 온도 | 0 ∼ 120°C | 0 ∼ 120°C |
| 설치 위치 | - | 압력 인터페이스 수직 아래로 |
| 진동 방지 기능 | TL0202:40m/s2;TL0203:20m/s2 | 최대: 20m/s2 |
| 반복성 오류 | ≤ 1% | ≤ 1 % |
| 접촉 능력 | AC 220V 6A저항력) | DC 250V 0.25A저항력60Wmax AC 250V 5A저항력1250VAmax |
사양
TL0202 전환 오류가 조정되지 않습니다
| 값 조정 범위 설정 (MPa) |
전환차가 MPa를 초과하지 않는 경우 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 |
무게 (kg) |
오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 대막 | 일반 | 폭발 방지형 | 일반 | 폭발 방지형 | ||||||
-0.1~0 |
0.007 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
-0.1 ∼0.1 |
0.008 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
-0.1 ∼0.16 |
0.009 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
-0.1 ∼0.25 |
0.012 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0'0.1 |
0.008 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0'0.16 |
0.009 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
00.01'0.25 |
0.01 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
00.02'0.4 |
0.03 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
00.03'0.6 |
0.035 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03 ¥1 |
0.04 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
00.0516 |
0.08 |
5 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
00.0525 |
0.09 |
5 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
TL0202 전환 차이 조절
| 값 조정 범위 설정 (MPa) |
전환차가 MPa를 초과하지 않는 경우 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 |
무게 (kg) |
오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 대막 | 일반 | 폭발 방지형 | 일반 | 폭발 방지형 | ||||||
-0.1~0 |
0.019 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
-0.1 ∼0.1 |
0.021 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
-0.1 ∼0.16 |
0.022 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
-0.1 ∼0.25 |
0.024 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0'0.1 |
0.016 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0'0.16 |
0.02 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
00.01'0.25 |
0.024 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
00.02'0.4 |
0.08 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
00.03'0.6 |
0.09 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03 ¥1 |
0.1 |
2 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
00.0516 |
0.19 |
5 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
00.0525 |
0.2 |
5 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
TL0203 스위치 차이는 조절할 수 없습니다 (작은 스위치 차기, 폭발 방지 유형이 없습니다)
| 값 조정 범위 설정 (MPa) |
전환차가 MPa를 초과하지 않는 경우 | **허용 압력 1 (MPa) | 스위치 주파수/분 | 압력 센서 재료 | 인터페이스 내부 스레드 |
무게 (kg) |
오프라인 차원 도면 번호 | 주문 카탈로그 번호 | |
|---|---|---|---|---|---|---|---|---|---|
| 껍질 | 대막 | ||||||||
| -0.1~0 | 0.0045 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| -0.1 ∼0.1 | 0.005 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| -0.1 ∼0.16 | 0.0065 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| -0.1 ∼0.25 | 0.01 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0'0.1 | 0.0045 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0'0.16 | 0.006 |
1 |
20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 00.01'0.25 | 0.007 |
1 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 00.02'0.4 | 0.016 |
2 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 00.03'0.6 | 0.02 |
2 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03 ¥1 | 0.03 |
2 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 00.0516 | 0.05 |
5 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 00.0525 | 0.06 |
5 | 20 |
금속 |
스테인리스 스틸 ((316L) | G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
