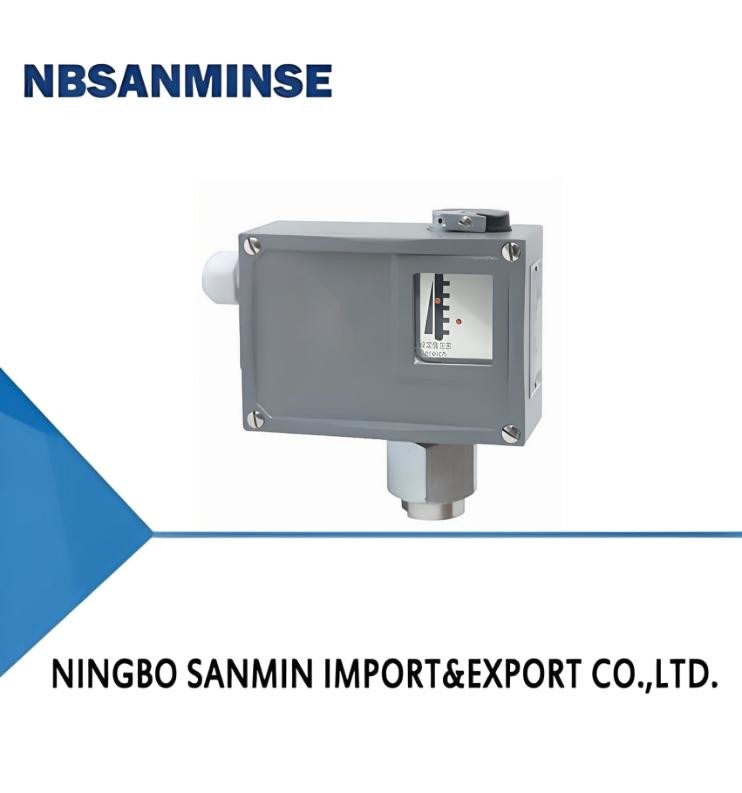

TL0102 압력 스위치 압력 조절기

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TL0102

상세 정보
작동 점도:	<1 × 10－3m2/s	주변 온도:	－5 ℃ 40 ℃～

제품 설명

전반적인 설명
TL0102 압력 스위치는 대막형 센서를 채택하고, 센서 하우징 재료의 일부 사양은 부식 매체에 사용할 수 있는 스테인리스 스틸입니다.그리고 공기 같은 중성 기체, 가스, 수증기, 그리고 석유와 같은 액체 매체.
TL0102 압력 스위치의 설정 값은 0-1MPa 범위에서 조절할 수 있습니다. 낮은 전압 범위에서 높은 감도 조절.

주요 기술 성능

	일반	폭발 방지형
작업 고체성	<1×10^-3m²/s	<1×10^-3m²/s
스위치 요소	마이크로 스위치	밀폐 된 스위치
폭발 방지 등급	-	출제 II CT4T6
장막에 의해 제공되는 보호 수준	IP65 (DIN40050에 적합하며 GB4208의 IP65에 동등합니다.)	IP54 (DIN40050에 적합하며 GB4208의 IP54에 동등합니다.)
실내 온도	-5°C~40°C	-5°C~40°C
중간 온도	0 ∼ 120°C	0°95°C
설치 위치	-	압력 인터페이스 수직 아래로
진동 방지 기능	20m/s²	최대: 20m/s²
반복성 오류	≤10.5%	≤10.5%
접촉 능력	AC 220V 6A (반압)	DC 250V 0.25A (반항력) 60Wmax AC 250V 5A (반항력) 1250VAmax

사양
TL0102 전환 오류가 조정되지 않습니다

값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	압력 센서 재료		인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호		주문 카탈로그 번호
값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	껍질	대막	인터페이스 내부 스레드	무게 (kg)	일반	폭발 방지형	일반	폭발 방지형
0'0.01	0.0012	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	03	TL0102.10-107117	TL0102.50-107117
0'0.025	0.0018	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	03	TL0102.10-108117	TL0102.50-108117
0'0.04	0.0025	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	03	TL0102.10-109117	TL0102.50-109117
0.05604	0.06	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	04	TL0102.10-163117	TL0102.50-163117
0.05606	0.07	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	04	TL0102.10-164117	TL0102.50-164117
0.05·1	0.1	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	04	TL0102.10-166117	TL0102.50-166117

TL0102 스위치 차이 조절

값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	압력 센서 재료		인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호		주문 카탈로그 번호
값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	껍질	대막	인터페이스 내부 스레드	무게 (kg)	일반	폭발 방지형	일반	폭발 방지형
0'0.01	0.004	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.95	01	03	TL0102.00-107117	TL0102.40-107117
0'0.025	0.005	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	03	TL0102.00-108117	TL0102.40-108117
0'0.04	0.007	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.95	01	03	TL0102.00-109117	TL0102.40-109117
0.05604	0.18	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.95	02	04	TL0102.00-163117	TL0102.40-163117
0.05606	0.22	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.95	02	04	TL0102.00-164117	TL0102.40-164117
0.05·1	0.3	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.95	02	04	TL0102.00-166117	TL0102.40-166117

TL0103 스위치 차이는 조절할 수 없습니다 (작은 스위치 차기, 폭발 방지 유형이 없습니다)

값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	압력 센서 재료		인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
값 조정 범위 설정 (MPa)	전환차가 MPa를 초과하지 않는 경우	**허용 압력 1 (MPa)	스위치 주파수/분	껍질	대막	인터페이스 내부 스레드	무게 (kg)	오프라인 차원 도면 번호	주문 카탈로그 번호
0'0.01	0.0006	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	TL0103.70-107117
0'0.025	0.001	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	TL0103.70-108117
0'0.04	0.0018	0.1	10	스테인리스 스틸	스테인리스 스틸 ((316L)	G1/4	0.9	01	TL0103.70-109117
0.05604	0.035	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	TL0103.70-163117
0.05606	0.04	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	TL0103.70-164117
0.05·1	0.05	10②	10	스테인리스 스틸1Cr18Ni9Ti	스테인리스 스틸 ((316L)	G1/4	0.9	02	TL0103.70-166117

참고: 실제 작업에서 짧은 최고 압력조차도이 값을 초과 할 수 없습니다.
2 정적 압력 값

TL0102 압력 스위치 압력 조절기 0

TL0102 압력 스위치 압력 조절기 1

TL0102 압력 스위치 압력 조절기 2

TL0102 압력 스위치 압력 조절기 3
