TXK 폭발 증거 압력 컨트롤러

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TXK

상세 정보
스위치 요소:	마이크로 스위치	주변 온도:	-40℃~60℃
매체 임시.:	0~80C	반복 측정 오차:	0.5% 또는 1%

제품 설명

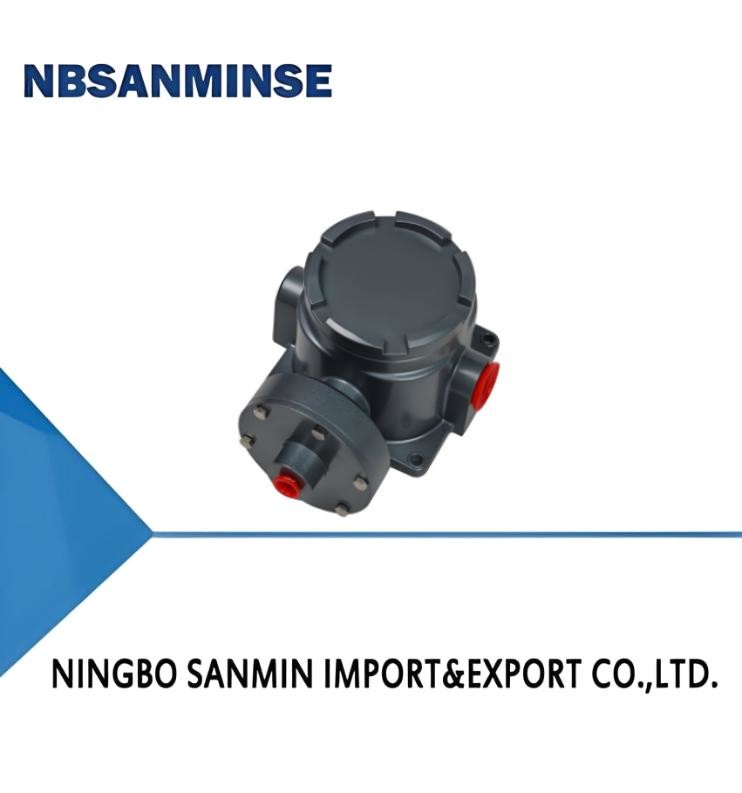

TXK 폭발 증거 압력 컨트롤러 0

1, 개요
TXK 폭발 방지 압력 조절기의 작동 원리는 주로 시험 구성 요소의 탄력 변형 (사막과 같은) 에 기반합니다.이 변형을 통해 빠른 스위치 점프 동작을 생성하기 위해 기능 구성 요소 (마이크로 스위치와 같은) 를 구동하는특히, 측정 (제어) 매체의 압력이 테스트 요소에 적용되면, 그것은 대막의 자유로운 끝에 대응하는 탄력적 이동을 생성하게됩니다.이 이동은 해당 동작을 생성하기 위해 파이프 끝에 연결된 마이크로 스위치에서 버튼 (추기 막대) 를 운전합니다압력이 설정된 제어 값에 도달하면 스위치 접촉이 전환되어 제어 시스템의 회로가 끊어지거나 연결됩니다.따라서 자동 제어 및 신호의 목적을 달성.
TXK 폭발 방지 압력 조절기는 일반적으로 측정 시스템, 제어 장치, 조정 장치, 하우즈, 플러그 소켓 등으로 구성됩니다.측정 시스템의 대막은 탄력 변형으로 압력 변화를 감지합니다, 제어 장치의 마이크로 스위치는 이러한 압력 신호에 신속하게 반응하고 회로 켜기 / 끄기 작업을 수행합니다.이 설계는 폭발 방지 압력 조절기가 다양한 산업 환경에서 안정적으로 작동 할 수 있습니다.특히 높은 신뢰성과 안전성을 요구하는 응용 프로그램에서.
2, 기술 성능

작업 고체성	< 1 × 10- 네3m²/s	중간 온도	0∙80°C
스위치 요소	마이크로 스위치	진동 방지 기능	20m/s²
먼지 폭발 방지 수준	EXDB Ⅱ CT4∙T6 GB	폭발 방지 인증서 번호	GYB24.2900X
장막에 의해 제공되는 보호 수준	IP66(DIN40050을 준수하고 GB4208의 IP66에 동등합니다.))	반복성 오류	00.5% 또는 1%
실내 온도	-40°C~60°C	접촉 능력	AC 220V 6A== 저항성)

3, 사양

압력 설정 값의 조정 범위	변기차가	**허용 압력 (Mpa)	외부 차원	스위치 주파수/분	막물질	인터페이스 내부 스레드
-100~0KPa	2KPa	1.3	03	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
-100~ 100KPa	2KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0~ 100KPa	2KPa	1.3	03	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
5~ 170KPa	2KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
10~350KPa	3KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
20~700KPa	12KPa	5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0.15~ 1.2MPa	00.02MPa	5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
00.25~2.5MPa	00.04MPa	5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
00.37~3.7MPa	00.08MPa	6	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0.7~7MPa	0. 12MPa	9	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
1.2~ 12MPa	0. 15MPa	17.5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4

4, 선택 표

TXK -□ □-□-□-□ 1 2 3 4 5
1제품 형태
01	협약	02	이중 접촉	03	엑스 d
04	저차압	05	상부와 하부 차압	06	고수정압
07	오븐
2껍질
NN	정규 스타일	RN	이중 접촉 모델	LC	일반 폭발 방지 모델
B	작은 전망 창을 가진 폭발 방지 모델	AL	오븐 껍질
3디아프라그마 유형
01	폴리	02	스테인리스 스틸	03	고무
4연결 스레드 (필요에 따라 사용자 정의)
01	NPT1/4 내
5범주			범위 비교 표 참조
선택 예제: TXK-03LC-02-01-005 TXK 폭발 방지 컨트롤러, 제품 형태: 폭발 방지, 껍질: 일반 폭발 방지 유형, 대막 형태: 스테인리스 스틸, 연결 스레드: NPT1/4 내부, 범위: 0.25-2.5MPa.

범위 비교 표

코드	범위	참고자료	코드	범위	참고자료
001	30.5-27.5MPa	일반적인 압력	002	1.2-12MPa	일반적인 압력
003	0.7-7MPa	일반적인 압력	004	0.37-3.7MPa	일반적인 압력
005	00.25-2.5MPa	일반적인 압력	006	0.15~1.2MPa	일반적인 압력
007	20~700KPa	일반적인 압력	008	10~350KPa	일반적인 압력
009	5~210KPa	일반적인 압력	010	5~170KPa	일반적인 압력
011	0-100KPa	일반적인 압력	012	- 네100~0KPa	일반적인 압력
013	- 네100~100KPa	일반적인 압력	014	25KPa	고수정압
015	0-60KPa	저차압	016	20~200KPa	저차압
017	50~500KPa	저차압	018	- 네00.5-0.5KPa	오븐 압력차
019	- 네3~3KPa	오븐 압력차	020	- 네6~6KPa	오븐 압력차
021	- 네12~12KPa	오븐 압력차

5, 디버깅 방법 및 스위치 배선 도표
기본 약점 상태로 조정 견과류를 반환, 신호등에 스위치의 C, NO, NC 와이어를 연결 신호등의 상태를 관찰,신호등을 초록색 신호등에 연결합니다 (C는 공통 단말기입니다., 그리고 C와 NO가 공장에서 연결되면 녹색 빛이 켜집니다), 설정 포인트 지표에 따라 조정 견과류를 위아래로 조정하여 원하는 설정 포인트로 설정합니다.(하향 압력이 증가, 상승 압력이 감소)

TXK 폭발 증거 압력 컨트롤러 1

6외관 및 설치 차원

TXK 폭발 증거 압력 컨트롤러 2

TXK 폭발 증거 압력 컨트롤러 3

TXK 폭발 증거 압력 컨트롤러 4
