TXK 압력 컨트롤러

원래 장소:	중국	브랜드 이름:	NBSANMINSE
인증:	CE	모델 번호:	TXK

상세 정보
스위치 요소:	마이크로 스위치	주변 온도:	-20C-60C
매체 임시.:	0°C~80°C	반복 측정 오차:	1%또는 0.5%

제품 설명

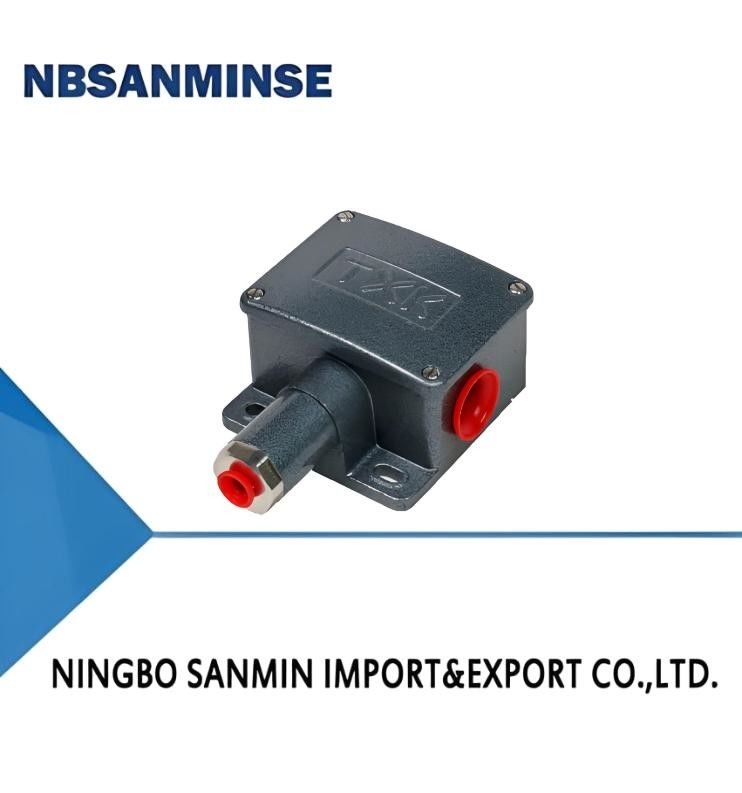

TXK 압력 컨트롤러 0

1, 개요
TXK 압력 스위치는 신뢰할 수있는 현장 설치 도구입니다. 피스톤 스프링 대막 조합 구조는 정적 O 링 밀폐를 채택합니다.지진 및 과압에 대한 뛰어난 저항성을 가지고 있습니다., 뿐만 아니라 작은 반작용과 넓은 측정 범위. 석유, 화학, 열 에너지, 열 전기, 금속, 의약품 등 산업에서 널리 사용됩니다.그 범위는 -0입니다0.1MPa~27.5MPa
2, 기술 성능

작업 고체성	1x10-3m²/s
스위치 요소	마이크로 스위치
격납고 등급	IP65
실내 온도	-20°C~60°C
중간 온도	0°C~80°C
진동 방지 기능	40m/s²
반복성 오류	1%또는00.5%
접촉 능력	최대 220V AC, ≤5A

3, 사양

압력 설정 값의 조정 범위	변기차가	**허용 압력 (Mpa)	외부 차원	스위치 주파수/분	막물질	인터페이스 내부 스레드
-100~0KPa	3KPa	1.3	03	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
-100~100KPa	3KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0~100KPa	3KPa	1.3	03	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
5~170KPa	2KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
5~210KPa	5KPa	1.3	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
10~350KPa	4KPa	1.3	02	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
20~700KPa	15KPa	1.5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0.15~1.2MPa	00.02MPa	3	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
00.25~2.5MPa	00.04MPa	5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
00.37~3.7MPa	00.08MPa	6	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
0.7~7MPa	0.12MPa	10	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	스테인리스 스틸 또는 폴리아미드	NPT1/4

4, 선택 표

TXK -□ □-□-□-□ 1 2 3 4 5
1제품 형태
01	협약	02	이중 접촉	03	엑스 d
04	저차압	05	상부와 하부 차압	06	고수정압
07	오븐
2껍질
NN	정규 스타일	RN	이중 접촉 모델	LC	일반 폭발 방지 모델
B	작은 전망 창을 가진 폭발 방지 모델	AL	오븐 껍질
3디아프라그마 유형
01	폴리	02	스테인리스 스틸	03	고무
4연결 스레드 (필요에 따라 사용자 정의)
01	NPT1/4 내
5범주			범위 비교 표 참조
선택 예제: TXK-01NN-02-01-001 TXK 압력 조절기, 제품 형태: 정형, 껍질: 정형, 대막 형태: 스테인리스 스틸, 연결 스레드: NPT1/4 내부, 범위: 3.5-27.5MPa.

범위 비교 표

코드	범위	참고문서	코드	범위	참고문서
001	30.5-27.5MPa	일반적인 압력	002	1.2-12MPa	일반적인 압력
003	0.7-7MPa	일반적인 압력	004	0.37-3.7MPa	일반적인 압력
005	00.25-2.5MPa	일반적인 압력	006	0.15~1.2MPa	일반적인 압력
007	20~700KPa	일반적인 압력	008	10~350KPa	일반적인 압력
009	5~210KPa	일반적인 압력	010	5~170KPa	일반적인 압력
011	0-100KPa	일반적인 압력	012	-100~0KPa	일반적인 압력
013	-100-100KPa	일반적인 압력	014	25KPa	고수정압
015	0-60KPa	저차압	016	20~200KPa	저차압
017	50~500KPa	저차압	018	-0.5-0.5KPa	오븐 압력차
019	-3-3KPa	오븐 압력차	020	-6~6KPa	오븐 압력차
021	-12-12KPa	오븐 압력차

5, 디버깅 방법 및 스위치 배선 도표
기본 약점 상태로 조정 견과류를 반환, 신호등에 스위치의 C, NO, NC 와이어를 연결 신호등의 상태를 관찰,신호등을 초록색 신호등에 연결합니다 (C는 공통 단말기입니다., 그리고 C가 공장에서 NC에 연결되면 녹색 빛이 켜집니다), 설정 포인트 표시기에 따라 조정 견과류를 위아래로 조정하여 원하는 설정 포인트로 설정합니다.(하향 압력이 증가하고 상승 압력이 감소).

TXK 압력 컨트롤러 1

6외관 및 설치 차원

TXK 압력 컨트롤러 2

TXK 압력 컨트롤러 3

TXK 압력 컨트롤러 4
