제품 상세 정보:
|
| 보어 크기: | 6, 10, 15, 20, 25, 32mm | 체액: | 공기 (비 윤활유) |
|---|---|---|---|
| 쿠션: | 양쪽 끝에 고무 범퍼 | 스트로크 범위: | 표준 스트로크에 비해 0 ~ -5 mm |
| 포트 크기: | M3 × 0. 5, m5 × 0. 8, RC 1 / 8 | 표준 타격: | 10-100 |
| 강조하다: | 실린더를 잠그는 SMC,SMC 공기 실린더 |
||

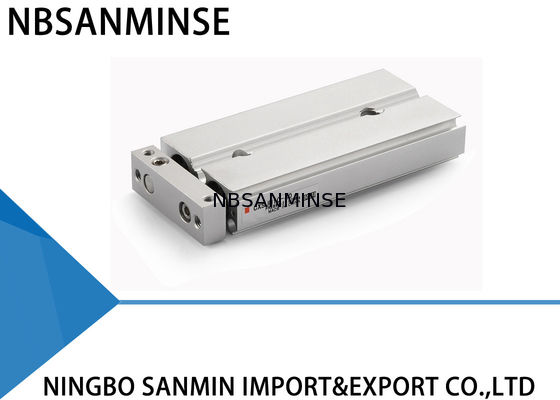

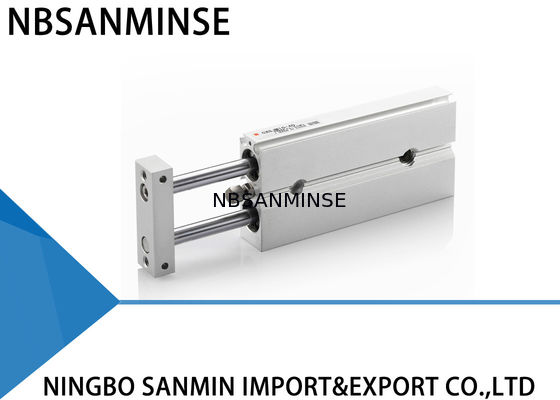

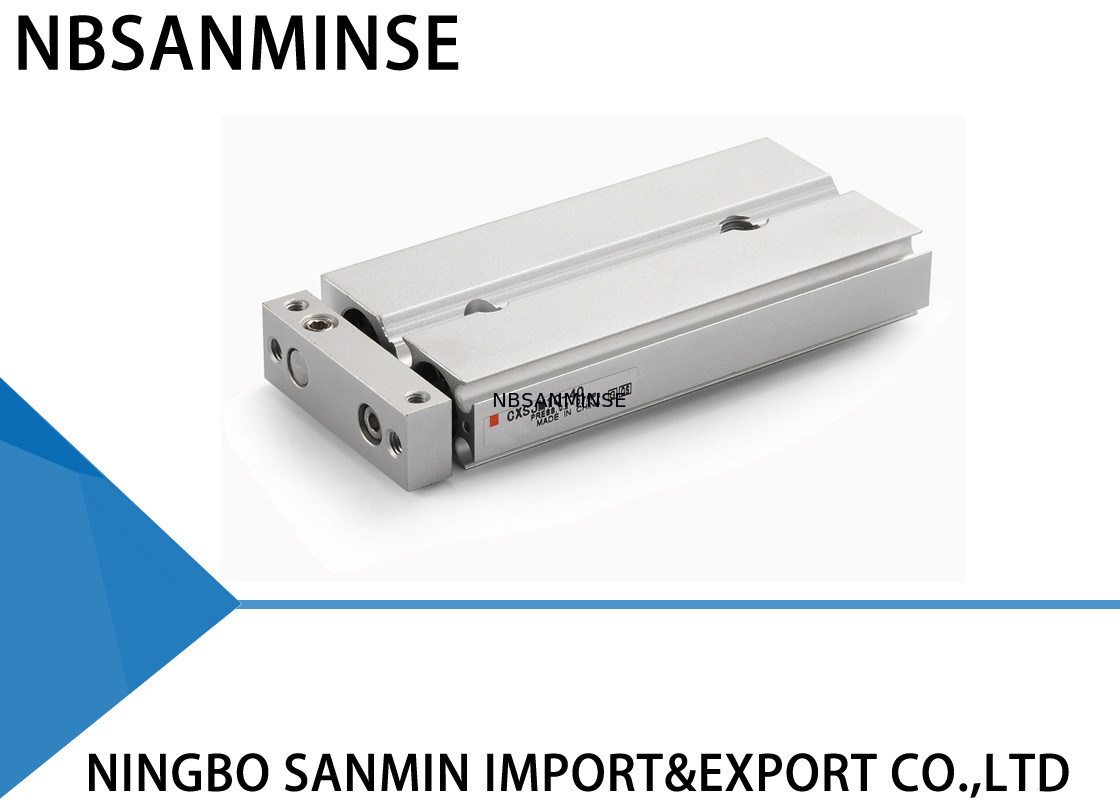

CXSJ 듀얼 로드 실린더 / 컴팩트형 공압 실린더 SMC 유사 타입
사양
| 보어 사이즈 (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| 유체 | 공기 (비급유) | |||||
| 내압 시험 압력 | 1.05 MPa | |||||
| 최대 압력 | 0.7 MPa | |||||
| 최소 압력 | 0.15MPa | 0.1MPa | 0.05MPa | |||
| 주위 및 유체 온도 | - 10 ~ 60 ℃ (결빙 없음) | |||||
| 피스톤 속도 | 30 ~ 800 mm / s | 30 ~ 700 mm / s | 30 ~ 600 mm / s | |||
| 쿠션 | 양단 고무 범퍼 | |||||
| 스트로크 조절 범위 | 표준 스트로크 대비 0 ~ - 5 mm | |||||
| 포트 사이즈 | M3 × 0 . 5 | M5 × 0 . 8 | RC (NPT , PF)1 / 8 | |||
| 허용 운동 에너지 | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
표준 스트로크 ( mm )
| 모델 | 표준 스트로크 | 제조 가능 스트로크 범위 |
| CXSJ 6 | 10, 20, 30, 40, 50 | 60 ~ 100 |
| CXSJ 10 | 10, 20, 30, 40, 50, 75 | 80 ~ 150 |
| CXSJ 15 | 10, 20, 30, 40, 50, 75, 100 | 110 ~ 150 |
| CXSJ 20, 25, 32 | 110 ~ 200 |
포트 나사 타입
| 없음 | M 나사 | φ 6 ~ φ 25 |
| Rc 1 / 8 | φ 32 | |
| TN | NPT 1 / 8 | |
| TF | G 1 / 8 |
베어링 타입
M : 슬라이드 베어링
L : 볼 부싱 베어링
배관
없음 : 표준 (φ 6 ~ φ 32)
P : 축 방향 (φ 6, φ 10)
보어 사이즈 / 스트로크
| 보어 사이즈 | 표준 스트로크 |
| 6 | 10, 20, 30, 40, 50 |
| 10 | 10, 20, 30, 40, 50, 75 |
| 15 | 10, 20, 30, 40, 50, 75, 100 |
| 20 | |
| 25 | |
| 32 |
자동 스위치
없음 : 자동 스위치 없음 (내장 마그넷)
자동 스위치 개수
없음 : 2개
S : 1개
N : "n"개
왜 우리를 선택해야 하는가
1: 다양한 스타일의 제품 및 완전한 시리즈 공압 제품.
2: 빠른 배송을 위한 대량 재고.
3: 무료 제품 정보 제공.
4: 신뢰할 수 있는 품질 보증 및 적극적인 판매 후 서비스
5: 경쟁력 있는 가격으로 고품질.
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의하십시오. ina@pneuhydr.com 또는 whatsapp 0086 15168536055
Q: 귀하의 비즈니스 범위는 무엇입니까?
A: 당사의 비즈니스 범위는전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅,압력 게이지 등Q:
어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재료 가공을 많이 할 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등.
Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공됩니까? A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사 간의 차이점은 무엇입니까?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사는 조일수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.Q: 압력 단위: MPa, bar, psi, kg/cm²를 변환하는 방법은 무엇입니까?A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 환경이 뜨겁거나 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까?
팽창 간격 확보 고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도)
공급 공기 처리
냉각 강화, 효율적인 수분 제거초저 이슬점 건조 (냉동 + 흡착식), 열선 금속 부품
팽창 간격 확보 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 절연 상자 설치, 국부 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
