제품 상세 정보:
|
| 유형: | 영적인 | 행동: | 이중 연기, 단일로드 |
|---|---|---|---|
| 체액: | 공기 | 최대 압력: | 1.0 MPa |
| 민 압력: | 0.05MPa | 쿠션: | 고무범퍼, 에어쿠션 |
| 강조하다: | 실린더를 잠그는 SMC,인도된 압축 공기를 넣은 실린더 |
||

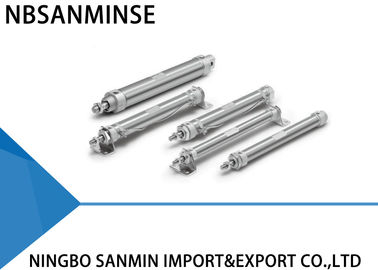

CM2 표준형 복동 단동 로드 공압 실린더
사양
| 보어 사이즈 (mm) | 20 | 25 | 32 | 40 | ||
| 타입 | 공압 | |||||
| 작동 방식 | 복동, 단동 로드 | |||||
| 유체 | 공기 | |||||
| 내압 | 1.5MPa | |||||
| 최대 작동 압력 | 1.0MPa | |||||
| 최소 작동 압력 | 0.05MPa | |||||
| 주변 및 유체 온도 |
자동 스위치 없음: -10℃ ~ 70℃ (결빙 없음) 자동 스위치 있음: -10℃ ~ 60℃ (결빙 없음) |
|||||
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 불필요 (비윤활) | |||||
| 스트로크 길이 허용 오차 |
+1.4mm 0mm |
|||||
| 피스톤 속도 | 50 ~ 750 mm/s | |||||
| 쿠션 | 고무 범퍼, 에어 쿠션 | |||||
| 허용 운동 에너지 | 고무 범퍼 | 수나사 | 0.27J | 0.4J | 0.65J | 1.2J |
| 암나사 | 0.11J | 0.18J | 0.29 | 0.52 | ||
| 에어 쿠션 (유효 쿠션 길이 (mm)) | 수나사 |
0.54J (11.0) |
0.78J (11.0) |
1.27J (11.0) |
2.35J (11.8) |
|
| 암나사 | 0.11J | 0.18J | 0.29J | 0.52J | ||
표준 스트로크
|
보어 사이즈 (mm) |
표준 스트로크 (mm) 참고 1) | 최대 제조 가능 스트로크 (mm) |
| 20 | 25, 50, 75, 100, 125, 150, 200, 250, 300 | 1000 |
| 25 | 1500 | |
| 32 | 2000 | |
| 40 |
왜 우리를 선택해야 하는가
1: 특별 요청에 따라 맞춤 제작합니다.
2: 무료 제품 정보를 제공합니다.
3: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
4: 1년 품질 보증
5: 각 제품별 다양한 스타일 및 완전한 시리즈 공압 제품.
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의하십시오. ina@pneuhydr.com 또는 whatsapp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는자동화 부품 수출업체 서비스 (전체 컨테이너), 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q: 어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,황동, 알루미늄
재질 가공을 많이 할 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브/ 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 유명한 공압 및 유압, 계측 브랜드 제품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사 간의 차이점은 무엇입니까?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사는 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
중점 사항
고온 환경 대책
극저온 환경 대책
씰불소고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
