제품 상세 정보:
|
| 배관 포트 크기: | M5 × 0. 8, RC 1 / 8 | 체액: | 공기 |
|---|---|---|---|
| 행동: | 이중 연기 | 작동 압력: | 0. 15 ~ 0. 7 MPa |
| 보어 크기 (스트로크 mm): | 25 ~ 300 | 전압: | DC24V, DC12V, DC5V, AC100V |
| 강조하다: | SMC 공기 실린더,인도된 압축 공기를 넣은 실린더 |
||

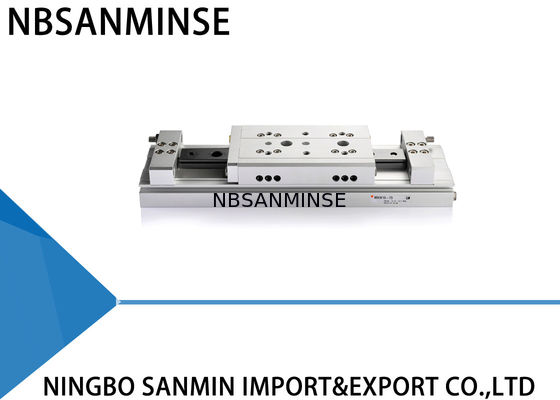

MXW 에어 슬라이드 테이블 복동 비급유 공압 실린더
사양
| 모델 | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| 보어 사이즈 (mm) |
Φ8 × 2 (Φ11 또는 동등품) |
Φ12 × 2 (Φ17 또는 동등품) |
Φ16 × 2 (Φ23 또는 동등품) |
Φ20 × 2 (Φ28 또는 동등품) |
Φ25 × 2 (Φ35 또는 동등품) |
| 배관 포트 사이즈 | M5 × 0.8 | RC 1/8 | |||
| 유체 | 공기 | ||||
| 작동 방식 | 복동 | ||||
| 작동 압력 | 0.15 ~ 0.7 MPa | ||||
| 내압 | 1.05 ~ 0.7 MPa | ||||
| 주변 및 유체 온도 | -10 ~ +60℃ | ||||
|
작동 속도 범위 (평균 작동 속도) 참고) |
50 ~ 500 mm/s | ||||
| 쿠션 |
양단 우레탄 범퍼 (표준) 양단 충격 흡수 장치 (옵션) |
||||
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 비급유 | ||||
| 자동 스위치 (옵션) |
리드 자동 스위치 솔리드 스테이트 자동 스위치 (2선, 3선) 2색 표시 솔리드 스테이트 자동 스위치 (2선, 3선) |
||||
| 스트로크 길이 허용 오차 |
+1 mm 0 mm |
||||
| 스트로크 조절 범위 | 한쪽: 5 mm (양쪽: 10 mm) | ||||
없음) 평균 작동 속도: 작동 시작부터 끝까지의 시간을 스트로크로 나눈 속도.
이론 출력
듀얼 로드 실린더는 표준 실린더의 두 배의 추력을 생성합니다. (N)
| 보어 사이즈 (mm) | 로드 사이즈 (mm) |
작동 방향 |
피스톤 면적 (mm²) | 작동 압력 (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
왜 저희를 선택해야 할까요?
1: 샘플 주문 및 소량 주문 가능합니다.
2: 특별 요청에 따라 맞춤 제작합니다.
3: 무료 제품 정보를 제공합니다.
4: 신뢰할 수 있는 품질 보증 및 적극적인 판매 후 서비스
5: 1년 품질 보증
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 whatsapp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브,황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q: 어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,황동, 알루미늄
재질 가공을 많이 할 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브/ 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 유명한 공압 및 유압, 계측기 브랜드 제품을 공급할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?
A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
주요 고려 사항
고온 환경 대책
극저온 환경 대책
씰불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저이슬점 건조 (냉동 + 흡착식), 열선 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응결 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
