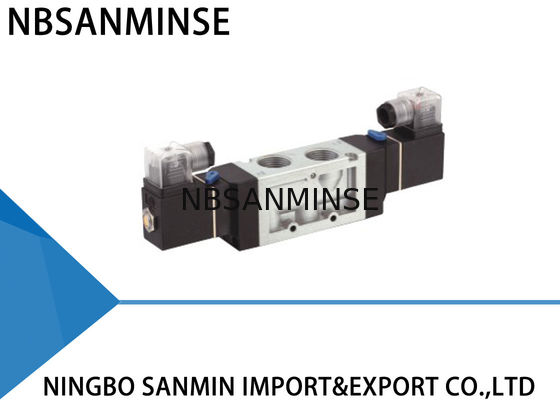

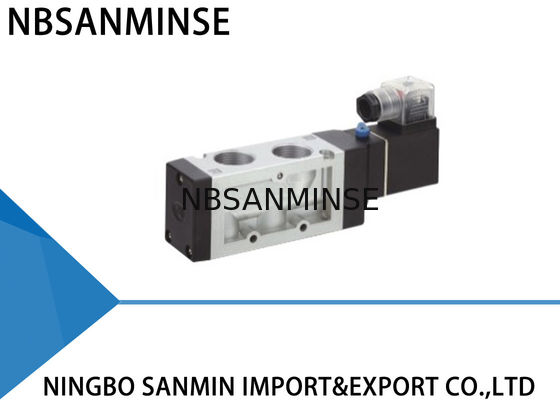

STV/STA 560 시리즈 압축 공기를 넣은 큰 순서 조절 벨브 IP65 보호 솔레노이드 벨브

STV / STA 560 시리즈 대유량 제어 밸브 IP65 보호 등급 G 3 / 4 " 포트 크기

기술 사양 표

모델 :

STV561 – 25 STV562 – 25 STV563C – 25 STV563E – 25 STV563P – 25

STA561 - 25 STA562 - 25 STA563C - 25 STA563E - 25 STA563P – 25

작동 매체 :

40 미크론 필터링된 공기

작동 방식 :

내부 파일럿 방식

나사산 파이프 :

공기 흡입구 = 공기 배출구 = 1 “ 공기 배기구 = 3 / 4 “

위치 수 :

2단 5포트, 3단 5포트

작동 온도 ( ℃ ) :

- 5 ~ 60 ℃

단면적 :

110mm² ( Cv=6.0 ) , 81mm² ( Cv=4.5 )

작동 압력 ( MPa ) :

0.15 ~ 0.8 MPa

보호 등급 :

IP65

전압 범위 :

- 15 % ~ + 10 %

주문 코드

ST

종류 :

V : 솔레노이드 밸브

A : 공압 제어 밸브

사양

5포트

시리즈 코드

6

코일 및 위치

1 : 단일 코일 양단

2 : 이중 코일 양단

3C : 이중 코일 3단 닫힘 타입

3E : 이중 코일 3단 배기 타입

3P : 이중 코일 3단 압력 타입

나사산 파이프

25 : G1 "

표준 전압

DC12V

DC24V

AC24V 50 / 60 Hz

AC110V 50 / 60 Hz

AC220V 50 / 60 Hz

AC380V 50 / 60 Hz

왜 우리를 선택해야 하는가

1: 무료 제품 정보 제공.
2: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
3: 각 제품별 다양한 스타일 및 완전한 공압 제품 시리즈.
4: 빠른 배송을 위한 대량 재고.
5: 경쟁력 있는 가격의 고품질.

Q: 무료 샘플을 제공할 수 있습니까?

A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오. ina@pneuhydr.com 또는 whatsapp 0086 15168536055

Q: 귀사의 사업 범위는 무엇입니까?

A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.

Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸,

, 황동, 알루미늄재질 가공 등 다양한 종류를 만들 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 / 수도 밸브/공압 밸브 /공기 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있습니까?

A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.

Q:

보증이 제공됩니까?

A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.

고온 환경 대책 A:

G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.

G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치 프로파일 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.

Q: 압력 단위(MPa, bar, psi, kg/cm ²)를 변환하는 방법은 무엇입니까? A: 1MPa=10bar≈145psi≈10kg

Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?

A: 잘못된 전압 및 Hz, 잦은 스위칭, 액체가 파일럿 헤드에 들어가는 경우, 밸브 코어 및 스프링 문제,

환경

고온, 심한 진동 등

Q:고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까? 중점 사항

고온 환경 대책 극저온 환경 대책
