제품 상세 정보:
|
| 액션 유형: | 내부 파일럿 유형 | 위치: | 2위치 5포트 |
|---|---|---|---|
| 온도: | -5 ~ 60 ℃ | 압력: | 0. 15 ~ 0. 8 MPa |
| 보호 수업: | IP65 | 전압 범위: | - 15 % ~ + 10 % |
| 강조하다: | 압축 공기를 넣은 공기판,압축 공기를 넣은 방향 제어 벨브 |
||

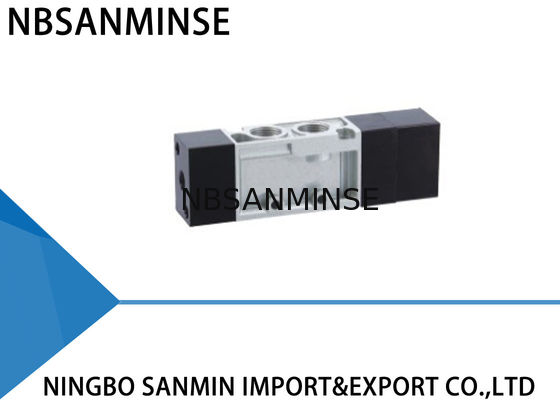

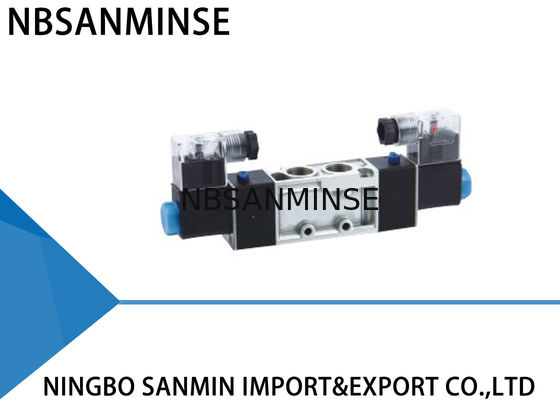

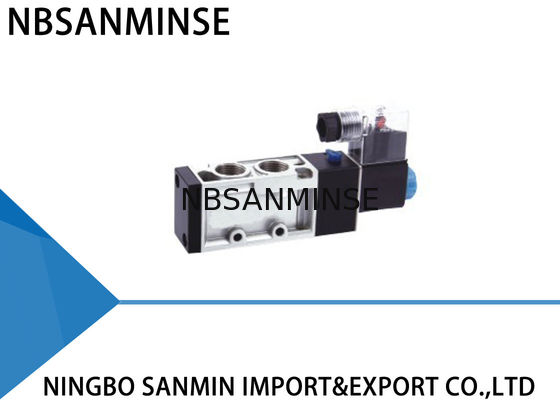

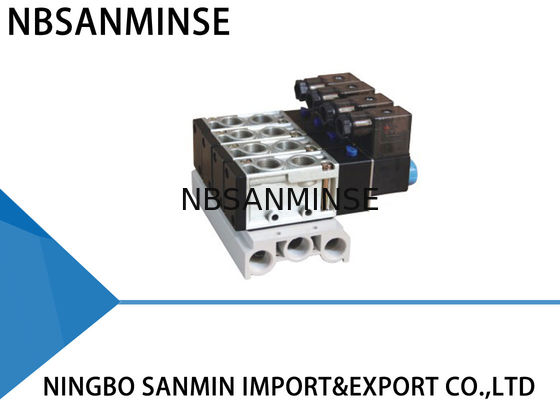

STV / A530 소레노이드 밸브, Pneumatic 제어 밸브 G3 / 8 " 스레드 파이프 0.15 ~ 0.8MPa 압력
주문 코드
ST
V: 소레노이드 밸브
A: 공기 제어 밸브
규격: 5항
시리즈: 3
코일 및 위치
1: 단일 - 스필 더블 - 위치
2: 더블 - 코일 더블 - 위치
3C: 이중 - 코일 3 - 포지션 클로즈 타입
3E: 이중 - 코일 3 - 위치 배기가스 유형
3P: 이중 - 코일 3 - 위치 압력 유형
스레드 파이프
10: G3 / 8 "
표준 전압
DC12V
DC24V
AC24V 50 / 60Hz
AC110V 50 / 60Hz
AC220V 50 / 60Hz
AC380V 50 / 60Hz
사양
| 모델 | STV531 - 10 | STV532 - 10 | STV533C - 10 | STV533E - 10 | STV533P - 10 |
| STA531 - 10 | STA532 - 10 | STA533C - 10 | STA533E - 10 | STA533P - 10 | |
| 근로중계 | 40 미크론 필터 공기 | ||||
| 액션 타입 | 내부 파일럿 타입 | ||||
| 스레드 파이프 | 공기 입구 = 공기 출구 = 3 / 8 | ||||
| 위치 계산 | 두 번째 위치 5번 항구 | 3 ∼ 5 위치 - 항구 | |||
| 작동 온도 (°C) | - 5 ~ 60 °C | ||||
| 부문 면적 | 30mm2 (Cv=1.67) | 18mm2 (Cv=0.1) | |||
| 작업 압력 (MPa) | 0.15 ~ 0.8 MPa | ||||
|
최대 압력 저항 (MPa) |
1.2MPa | ||||
| 보호급 | IP65 | ||||
| 액션 주파수 최대 | 5 회전 / 초 | 3회주기 / 초 | |||
| 전압 범위 | - 15% ~ + 10% | ||||
| 가장 짧은 흥분 시간 | 0.05초 | ||||
