제품 상세 정보:
|
| 압력: | 0 . 3 ~ 0 . 6MPa | 온도: | - 25~60℃ |
|---|---|---|---|
| 상대습도: | ≤ 85% | 중간: | 깨끗한 공기 |
| 전압: | DC24V, AC220V 등 | 횡격막: | 니트릴 또는 비튼 |
| 지름: | G3/4", G1" | ||
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||

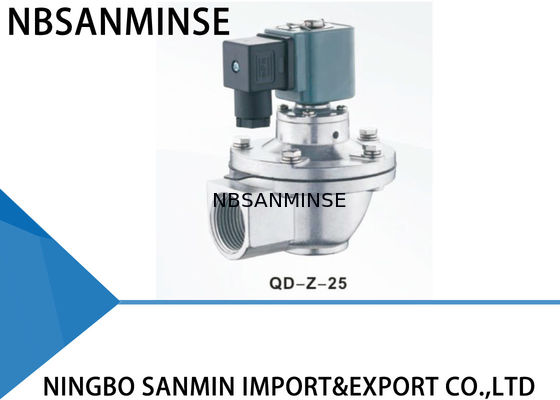

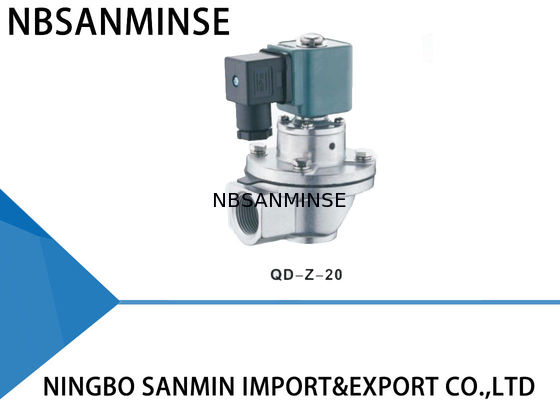

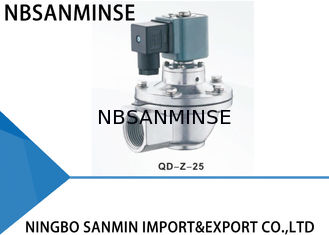

QD - Z - 20 / 25 시리즈 전자 펄스 밸브 GOYEN 교체 직각 방진 밸브 3/4", 1"
용도
전자 밸브(다이어프램 밸브라고도 함)는 펄스 백 필터의 압축 공기 먼지 청소 시스템의 "스위치"입니다. 펄스 제트 제어 장치의 출력 신호에 의해 제어되어 필터 백 셀을 먼지 청소하여 백하우스의 저항을 설정 범위 내로 유지하고 백하우스의 처리 기능과 먼지 수집 효율을 보장합니다.
Z형 전자 펄스 밸브는 입구와 출구 사이에 90도 각도를 가진 직각 밸브로, 가스 돔과 백하우스 블로우 튜브 사이의 설치 연결에 적합하며 요구 사항을 만족하는 우수한 공기 흐름과 먼지 청소 펄스를 제공합니다.
작동 원리
펄스 제트 제어 장치의 전기 신호는 전자 펄스 밸브의 아마추어를 움직입니다. 백 가스 셀의 공기 누출이 열리고 백 가스 셀의 압력이 빠르게 감소하여 다이어프램이 뒤로 이동하고 압축 공기가 밸브 출구를 통해 불어 나옵니다. 전자 펄스 밸브는 "열림" 상태가 됩니다.
재질 구성
| 본체 | ADC12 다이캐스트 |
| 아마추어 | 430FR 스테인리스 스틸 |
| 다이어프램 | 니트릴 또는 바이톤 |
| 스프링 | 321 스테인리스 스틸 |
| 패스너 | 302 스테인리스 스틸 |
모든 밸브에는 양질의 멤브레인이 선택 및 사용되며, 각 제조 절차에서 각 부품이 검사되고 모든 절차에 따라 조립 라인에 투입됩니다. 완성된 모든 밸브는 전기 분사 테스트를 거칩니다.
일반적인 고장 및 문제 해결
| 사용 기간 | 고장 현상 | 가능한 원인 | 문제 해결 |
| 설치 및 시운전 중 | 밸브가 모두 열리지 않지만 선행 부품은 작동합니다. | 가스 돔 압력이 너무 낮은지 확인하십시오. | 누출 확인 |
| 일부 밸브는 작동하지 않지만 다른 밸브는 정상입니다. | 밸브 코일 연결 및 코일 확인 | 액세서리 교체 | |
| 밸브가 모두 닫히지 않습니다. 누출이 있습니다. 가스 돔을 설정할 방법이 없습니다. | Y-밸브. 동일한 가스 돔에 대한 일부 밸브에서 누출이 발생하여 모든 밸브에서 누출이 발생합니다. | 누출 확인 | |
| Z-밸브. 밸브 입구와 블로우 노즐이 거꾸로 설치되었습니다. | 재설치 | ||
| 일부 밸브가 닫히지 않습니다. 누출이 있습니다. | 멤브레인에 먼지나 이물질이 있어 이동식 철심을 막고 있습니다. | 멤브레인을 청소하고 멤브레인이 완전한지 확인하십시오. 이동식 철심과 에어록을 확인하십시오. | |
| 밸브 닫힘이 느립니다. | 멤브레인 구멍이 막혔습니다. | 멤브레인 구멍 막힘 해제 | |
| 사용 기간 중 |
일부 밸브에서 누출이 발생합니다. 멤브레인이 제대로 닫히지 않고 밸브가 항상 약간 열려 있습니다. 멤브레인에 먼지나 이물질이 있고, 선행 부품이 손상되었습니다. 이동식 철심이 막혔습니다. |
멤브레인을 청소하고 멤브레인 조각이 완전한지 확인하십시오. 이동식 철심과 에어록을 확인하십시오. 필요한 경우 액세서리를 교체하십시오. | 코일이 뜨겁고 타버렸습니다. |
| 너무 오래 켜져 있었습니다. | 제어 시스템의 작동 상태를 확인하십시오. | 전압은 존재하지만 밸브가 작동하지 않습니다. | |
| 멤브레인이 손상되고 구멍이 막혔습니다. | 제때 액세서리를 교체하십시오. | 주변 온도가 -20°C 미만입니다. 밸브에서 누출이 발생하고 열리지 않습니다. | |
| 주변 온도가 너무 낮고 밸브에 서리가 있습니다. | 절연 및 적절한 온도 유지에 주의하십시오. | Q: 무료 샘플을 제공해 주시겠습니까? |
A: 네,
하지만 제품에 따라 다릅니다. 문의하십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는
전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브,황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅, 압력 게이지, 등입니다.Q:
어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.
Q: 로고와 브랜드로 제품을 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q:보증이 제공됩니까? A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까?A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타버리는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 뜨거운 환경, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까?
팽창 간격 확보 고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스(저휘발성)
저온 그리스(저유점, 저점도)
공기 공급 처리
냉각 강화, 효율적인 수분 제거초저 이슬점 건조(냉동 + 흡착식), 열선 금속 부품
팽창 간격 확보 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지
| 제어 부품 | 고온 등급 코일, 방열, 저전력 소비 | 절연 상자 설치, 국소 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어뜨리고 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸십시오. |
