제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 입구/밸런스/콘센트 밸브 |
|---|---|---|---|
| 온도: | 200℃ 이하 | Maxi Test Press: | 1.5 (MPA) |
| DN: | 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 제트기 솔레노이드 벨브 |
||

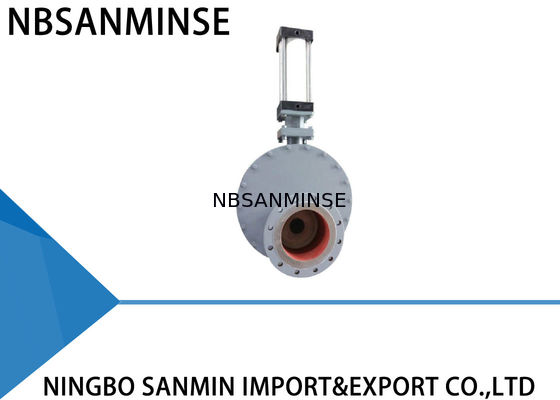

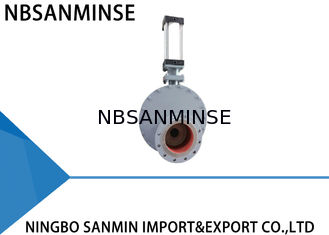

Pneumatic 원형 이중 디스크 밸브 착용 방지 Cast Iron 몸 SMWZ644 -DNA - R
주연
모델 WZ644-10Q 이중 디스크 밸브는 이중 디스크 밀폐를 사용하며 밀폐 표면은 착용 저항성 합금 또는 세라믹으로 만들어집니다. 밀폐는 100% 공기 밀착되며 밸브는 긴 서비스 수명을 달성합니다.,특히 애플리케이션에서. 결과적으로 전체 시스템 신뢰성은 급격히 증가합니다.
운영 성능
상단 실린더 포트에 공기가 들어갔을 때, 피스톤 막대는 이중 디스크를 아래로 밀고 밸브가 닫히게 됩니다.피스톤 막대는 이중 디스크를 밀어 올려서 밸브가 열립니다.압축 스프링은 디스크와 밀폐 반지 사이에 배치되어 디스크를 밀폐 반지에 밀어붙이고 또한 디스크의 수직 움직임을 허용합니다.이것은 부품의 열 확장과 수축을 보완하고 모든 조건에서 공기 밀폐를 보장합니다.밸브를 작동시키면 이중 디스크가 회전하여 밀폐 표면을 굽히고 닦습니다.내부 방으로 들어가는 모든 물질은 소용돌이 흐름으로 제거됩니다.따라서 밸브는 자체 청소를 합니다. 추가 공기 정화 기능을 제공하여 정화 기능을 보장할 수 있습니다.이 모든 특징은 밸브의 긴 서비스 수명을 보장하고 시스템의 신뢰성을 높입니다..
신청서
석탄화력발전소, 용조소, 철강공장, 제약 및 화학 산업의 먼지, 분말 및 곡물 제품
기술 매개 변수
최대 작동 압력: 1.0MPa
최대 시험 압력: 1.5MPa
작동 온도: <=200°C
누출 시험 압력: 1.1MPa
설치 및 적용
1설치하기 전에, 공기동력이 부러지고 웅덩이처럼 결함이 없는지 확인하세요.
2융합 플랜지, 구조 길이, 최대 작동 압력 및 명목 지름이 요구 사항에 부합하는지 확인하십시오.
3. 설치 중에 원래 고정 된 스톱과 견과류를 재조정하는 것은 허용되지 않습니다. 두 파이프 라인의 중심과 밸브 지름이 동축되도록 정렬하십시오. 플랜지 표면을 평평하게 유지하십시오.균일하게 힘을 가동해서 볼트를 꽉 잡아.
4설치 후, 밸브가 정상적으로 열거나 닫을 수 있는지 확인하기 위해 상부 및 하부 실린더 포트에서 공기를 입력합니다.
5제어 스위치 (존재하는 경우) 를 점검하여 안정적으로 고정되어 있는지 확인하고, 그 매개 변수가 액세스 전원과 일치하는지 확인합니다.그리고 완전히 열리고 완전히 닫는 상태에서 제대로 작동할 수 있는지.
문제 해결 방법
| 문제 | 이유 | 문제 해결 방법 |
| 밀폐면 누출 | 디스크와 밀폐 표면 사이의 먼지 | 흙을 제거 |
| 밀폐 반지 쌍의 손상 | 수리 또는 교체 | |
| 플랜지 융합의 누출 | 볼트는 불균형으로 긁힌다. | 균일하게 볼트를 긁어 |
| 플랜지 표면의 손상 | 플랜지 표면을 수리 | |
| 스피저 손상 | 구간을 교체해 | |
| 밸브가 제대로 열리지 않거나 닫히지 않음 | 먼지 퇴적 | 정기적으로 먼지 제거 |
| 공기압이 부족해서 누출이 심해 | 공기 공급 파이프 라인 수리 | |
| 공기 구성 요소는 노화되어 효율성을 잃었습니다. | 손상 된 부품 교체 | |
| 충전 상자 누출 | 꽉 채워져 있고 낡아졌어요 | 포장을 교체합니다. |
설치 차원, 윤곽 도면
주요 부품 및 재료
| 항목 | 이름 | 소재 | 항목 | 이름 | 소재 |
| 1 | 밸브 몸체 | 융통성 철 | 5 | 연결 T 조각 | 주사철 |
| 2 | 측면 밸브 몸체 | 융통성 철 | 6 | 끝 뚜?? | 45#제철 |
| 3 | 밀폐 반지 | 탄소 강철 + 특수 합금 | 7 | 연결 목 | 금속 또는 금속으로 만든 |
| 4 | 질병 | 탄소 강철 + 특수 합금 | 8 | 알루미늄의 공기동력 장치 | 알루미늄 실린더 |
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
