제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 이름: | 공압 마모 이중 디스크 밸브 |
|---|---|---|---|
| 온도: | ＜ 450 ℃ | 최대 테스트 프레스: | 1.5 (MPA) |
| DN1 X DN2: | 250x300, 300x350 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 제트기 솔레노이드 벨브 |
||

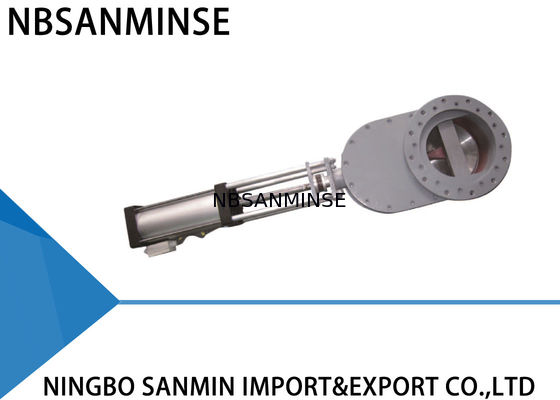

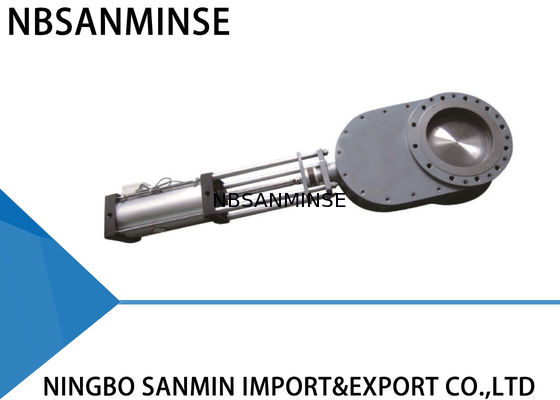

SMWZ644 ( 1 ) -10 ( 2 ) -DNB -JH 공압 마모 - 방지 이중 디스크 밸브 ( 자갈탄 )
주요 성능
모델 WZ644-10Q 이중 디스크 밸브는 이중 디스크 밀봉을 사용하며 밀봉 표면은 내마모성 합금 또는 세라믹으로 만들어졌습니다. 밀봉은 100% 기밀이며 밸브는 특히 응용 분야에서 긴 수명을 달성합니다. 결과적으로 전체 시스템 신뢰성이 크게 향상됩니다.
작동 성능
공기가 상부 실린더 포트에 유입되면 피스톤 로드가 이중 디스크를 아래로 밀어 밸브가 닫힙니다. 공기가 하부 실린더 포트에 유입되면 피스톤 로드가 이중 디스크를 위로 밀어 밸브가 열립니다. 디스크와 밀봉 링 사이에 배치된 압축 스프링은 디스크를 밀봉 링에 밀착시키고 디스크의 수직 이동을 허용하여 부품의 열팽창 및 수축을 보상하고 모든 조건에서 기밀 밀봉을 보장합니다. 밸브를 작동할 때 이중 디스크는 회전하여 밀봉 표면을 랩핑하고 연마합니다. 제품이 밸브를 통과할 때 내부 챔버에 들어가는 모든 물질은 와류 흐름 작용에 의해 제거됩니다. 따라서 밸브는 자체 세척됩니다. 추가 공기 퍼징을 제공하여 현장 세척 성능을 보장할 수 있습니다. 이러한 모든 특성은 밸브의 긴 수명을 보장하고 시스템의 신뢰성을 높입니다.
응용 분야
화력 발전소, 제련소, 철강 공장, 제약 및 화학 산업의 먼지, 분말 및 입상 제품.
기술 매개변수
최대 작동 압력: 1.0MPa
최대 시험 압력: 1.5MPa
작동 온도: ＜200℃
누출 시험 압력: 1.1MPa
설치 및 적용
1. 설치 전에 공압 액추에이터에 파손 및 오목과 같은 결함이 없는지 확인하십시오.
2. 조인트 플랜지, 구조 길이, 최대 작동 압력 및 공칭 직경이 요구 사항에 부합하는지 확인하십시오.
3. 설치 중에는 원래 조여진 스터드와 너트를 재조정할 수 없습니다. 두 파이프라인과 밸브 직경의 중심을 동축으로 정렬하십시오. 플랜지 표면을 평평하게 유지하십시오. 볼트를 조일 때 균일하게 힘을 가하십시오.
4. 설치 후 상부 및 하부 실린더 포트에서 공기를 주입하여 밸브가 정상적으로 열리거나 닫히는지 확인하십시오.
5. 제어 스위치(있는 경우)가 안정적으로 고정되었는지, 매개변수가 전원 공급 장치에 부합하는지, 완전 개방 및 완전 폐쇄 조건에서 올바르게 작동하는지 확인하십시오.
문제 해결 방법
| 문제 | 원인 | 문제 해결 방법 |
| 밀봉 표면 누출 | 디스크와 밀봉 표면 사이의 먼지 | 먼지 제거 |
| 밀봉 링 쌍 손상 | 수리 또는 교체 | |
| 플랜지 조인트 누출 | 볼트가 고르지 않게 조여짐 | 볼트를 균등하게 조이십시오 |
| 플랜지 표면 손상 | 플랜지 표면 수리 | |
| 스페이서 손상 | 스페이서 교체 | |
| 밸브가 올바르게 열리거나 닫히지 않음 | 먼지 침전 | 정기적으로 먼지 제거 |
| 불충분한 공기 압력, 심한 누출 | 공기 공급 파이프라인 수리 | |
| 공압 부품이 노후화되어 효율성 저하 | 손상된 부품 교체 | |
| 패킹 박스 누출 | 패킹이 노후화되어 심하게 마모됨 | 패킹 교체 |
설치 치수, 개략도
| 모델(A 시리즈) | DN | L | d | K | D | H | n-M | 2-A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
주요 부품 및 재료
| 항목 | 이름 | 재료 | 항목 | 이름 | 재료 |
| 1 | 밸브 본체 | 연성 철 | 5 | 연결 T자형 부품 | 주강 |
| 2 | 측면 밸브 본체 | 연성 철 | 6 | 엔드 캡 | 45# 강 |
| 3 | 밀봉 링 | 탄소강 + 특수 합금 | 7 | 연결 넥 | 구상 흑연 주철 |
| 4 | 디스크 | 탄소강 + 특수 합금 | 8 | 공압 액추에이터 알루미늄 | 알루미늄 실린더 |
