출구 두 배 원판 벨브 두 배 원판 게이트 밸브 ISO9001 증명서

아울렛 이중 디스크 밸브, 이중 디스크 게이트 밸브 ISO9001 인증

주요 성능

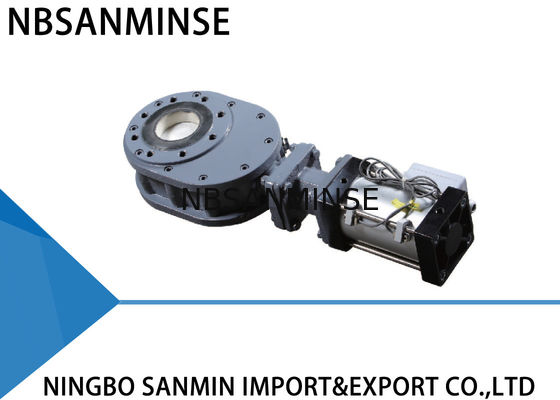

모델 WZ644-10Q 이중 디스크 밸브는 이중 디스크 밀봉을 사용하며, 밀봉 표면은 내마모성 합금 또는 세라믹으로 만들어집니다. 밀봉은 100% 기밀이며 밸브는 긴 서비스 수명을 달성합니다. 특히 특정 응용 분야에서 그렇습니다. 결과적으로 전체 시스템 신뢰성이 극적으로 향상됩니다.

작동 성능

상부 실린더 포트로 공기가 유입되면 피스톤 로드가 이중 디스크를 아래로 밀어 밸브가 닫힙니다. 하부 실린더 포트로 공기가 유입되면 피스톤 로드가 이중 디스크를 위로 밀어 밸브가 열립니다. 디스크와 씰 링 사이에 압축 스프링이 배치되어 디스크를 씰 링에 밀착시키고, 디스크의 수직 움직임을 허용하여 부품의 열팽창 및 수축을 보상하고 모든 조건에서 기밀을 보장합니다. 밸브를 작동할 때 이중 디스크가 회전하여 밀봉 표면을 연마하고 광택을 냅니다. 제품이 밸브를 통해 흐를 때 내부 챔버로 들어가는 모든 물질은 와류 흐름 작용에 의해 제거됩니다. 따라서 밸브는 자체 청소됩니다. 세척 및 장소 성능을 보장하기 위해 추가적인 공기 퍼징을 제공할 수 있습니다. 이러한 모든 특성은 밸브의 긴 서비스 수명을 보장하고 시스템의 신뢰성을 높입니다.

응용 분야

석탄 화력 발전소, 제련소, 철강 공장, 제약 및 화학 산업의 모든 먼지, 분말 및 입상 제품.

기술 매개변수

최대 작동 압력: 1.0MPa

최대 시험 압력: 1.5MPa

작동 온도: <200℃

누설 시험 압력: 1.1MPa

설치 및 적용

1. 설치 전에 공압 액추에이터에 파손 및 오목함과 같은 결함이 없는지 확인하십시오.

2. 연결 플랜지, 구조 길이, 최대 작동 압력 및 공칭 직경이 요구 사항과 일치하는지 확인하십시오.

3. 설치 중에는 원래 고정된 스터드와 너트를 재조정하지 마십시오. 두 파이프라인의 중심과 밸브 직경을 동축으로 정렬하십시오. 플랜지 표면을 평평하게 유지하십시오. 볼트를 균일하게 힘을 가하여 조이십시오.

4. 설치 후 상부 및 하부 실린더 포트에서 공기를 주입하여 밸브가 정상적으로 열리거나 닫히는지 확인하십시오.

5. 제어 스위치(있는 경우)를 확인하여 안정적으로 고정되었는지, 매개변수가 전원 공급 장치와 일치하는지, 완전 개방 및 완전 폐쇄 조건에서 올바르게 작동하는지 확인하십시오.

문제 해결 방법

설치 치수, 개요 도면

주요 부품 및 재료

Q: 무료 샘플을 제공해 주실 수 있습니까?

A: 네, 제품에 따라 다르지만, 문의해 주십시오 ina@pneuhydr.com 또는 whatsapp 0086 15168536055

Q: 귀사의 사업 범위는 무엇입니까?

A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스이며,공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브,  황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.

Q:어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공을 많이 할 수 있습니다.

고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있습니까? A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사 간의 차이점은 무엇입니까?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원추형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 달성되며, 밀봉 효과를 향상시키기 위해 일반적으로 실란트 또는 테이프가 함께 사용됩니다.G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원추형 튜브입니다. NPT도 60도 치형 각도를 가진 원추형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까?

A: 1MPa=10bar≈145psi≈10kg

Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?

A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,

환경

냉각 강화, 효율적인 수분 제거 Q:

고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까?

초점

고온 환경 대책 극저온 환경 대책

씰

불소 고무, PTFE

저온 니트릴, 실리콘 고무, 폴리우레탄

윤활

고온 합성 그리스 (저휘발성)저온 그리스 (저유점, 저점도) 공급 처리

냉각 강화, 효율적인 수분 제거 초저 이슬점 건조 (냉동 + 흡착식), 열선 추적
