제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 입구 밸브/밸런스 밸브 |
|---|---|---|---|
| 온도: | ≤200 ℃ | 최대 테스트 프레스: | 1.5 (MPA) |
| DN: | 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||
의약품 / 화학 산업을위한 사용자 지정 공기 디스크 유형 체크 밸브
주연

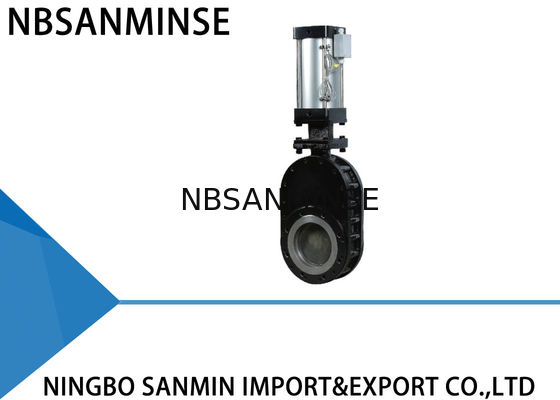

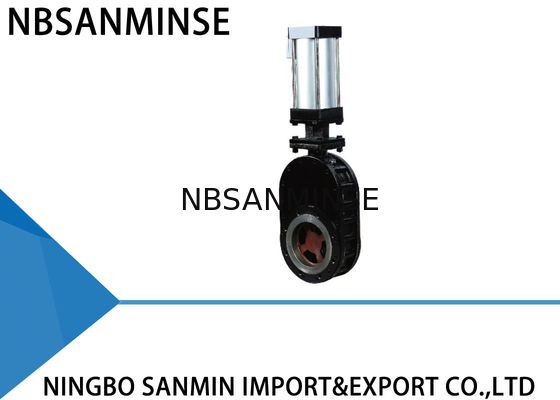

모델 WZ644-10Q 이중 디스크 밸브는 이중 디스크 밀폐를 사용하며 밀폐 표면은 착용 저항성 합금 또는 세라믹으로 만들어집니다. 밀폐는 100% 공기 밀착되며 밸브는 긴 서비스 수명을 달성합니다.,특히 애플리케이션에서. 결과적으로 전체 시스템 신뢰성은 급격히 증가합니다.
운영 성능
상단 실린더 포트에 공기가 들어갔을 때, 피스톤 막대는 이중 디스크를 아래로 밀고 밸브가 닫히게 됩니다.피스톤 막대는 이중 디스크를 밀어 올려서 밸브가 열립니다.압축 스프링은 디스크와 밀폐 반지 사이에 배치되어 디스크를 밀폐 반지에 밀어붙이고 또한 디스크의 수직 움직임을 허용합니다.이것은 부품의 열 확장과 수축을 보완하고 모든 조건에서 공기 밀폐를 보장합니다.밸브를 작동시키면 이중 디스크가 회전하여 밀폐 표면을 굽히고 닦습니다.내부 방으로 들어가는 모든 물질은 소용돌이 흐름으로 제거됩니다.따라서 밸브는 자체 청소를 합니다. 추가 공기 정화 기능을 제공하여 정화 기능을 보장할 수 있습니다.이 모든 특징은 밸브의 긴 서비스 수명을 보장하고 시스템의 신뢰성을 높입니다..
신청서
석탄화력발전소, 용조소, 철강공장, 제약 및 화학 산업의 먼지, 분말 및 곡물 제품
기술 매개 변수
최대 작동 압력: 1.0MPa
최대 시험 압력: 1.5MPa
작동 온도: <200°C
누출 시험 압력: 1.1MPa
설치 및 적용
1설치하기 전에, 공기동력이 부러지고 웅덩이처럼 결함이 없는지 확인하세요.
2융합 플랜지, 구조 길이, 최대 작동 압력 및 명목 지름이 요구 사항에 부합하는지 확인하십시오.
3. 설치 중에 원래 고정 된 스톱과 견과류를 재조정하는 것은 허용되지 않습니다. 두 파이프 라인의 중심과 밸브 지름이 동축되도록 정렬하십시오. 플랜지 표면을 평평하게 유지하십시오.균일하게 힘을 가동해서 볼트를 꽉 잡아.
4설치 후, 밸브가 정상적으로 열거나 닫을 수 있는지 확인하기 위해 상부 및 하부 실린더 포트에서 공기를 입력합니다.
5제어 스위치 (존재하는 경우) 를 점검하여 안정적으로 고정되어 있는지 확인하고, 그 매개 변수가 액세스 전원과 일치하는지 확인합니다.그리고 완전히 열리고 완전히 닫는 상태에서 제대로 작동할 수 있는지.
문제 해결 방법
| 문제 | 이유 | 문제 해결 방법 |
| 밀폐면 누출 | 디스크와 밀폐 표면 사이의 먼지 | 흙을 제거 |
| 밀폐 반지 쌍의 손상 | 수리 또는 교체 | |
| 플랜지 융합의 누출 | 볼트는 불균형으로 긁힌다. | 균일하게 볼트를 긁어 |
| 플랜지 표면의 손상 | 플랜지 표면을 수리 | |
| 스피저 손상 | 구간을 교체해 | |
| 밸브가 제대로 열리지 않거나 닫히지 않음 | 먼지 퇴적 | 정기적으로 먼지 제거 |
| 공기압이 부족해서 누출이 심해 | 공기 공급 파이프 라인 수리 | |
| 공기 구성 요소는 노화되어 효율성을 잃었습니다. | 손상 된 부품 교체 | |
| 충전 상자 누출 | 꽉 채워져 있고 낡아졌어요 | 포장을 교체합니다. |
설치 차원, 윤곽 도면
| 모델 (A 시리즈) | DN | L | d | K | D | H | n-M | 2A |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
주요 부품 및 재료
| 항목 | 이름 | 소재 | 항목 | 이름 | 소재 |
| 1 | 밸브 몸체 | 융통성 철 | 5 | 연결 T 조각 | 주사철 |
| 2 | 측면 밸브 몸체 | 융통성 철 | 6 | 끝 뚜?? | 45#제철 |
| 3 | 밀폐 반지 | 탄소 강철 + 특수 합금 | 7 | 연결 목 | 금속 또는 금속으로 만든 |
| 4 | 질병 | 탄소 강철 + 특수 합금 | 8 | 알루미늄의 공기동력 장치 | 알루미늄 실린더 |
