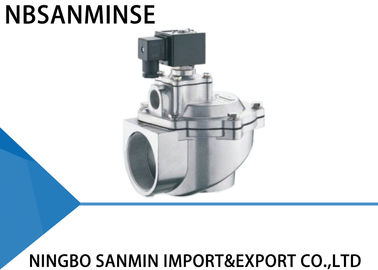

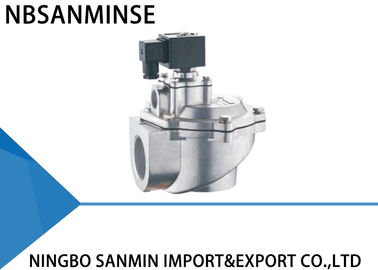

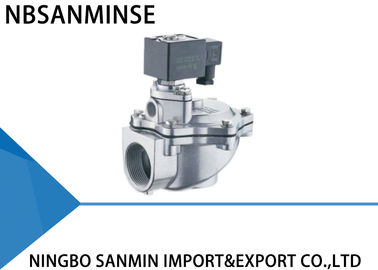

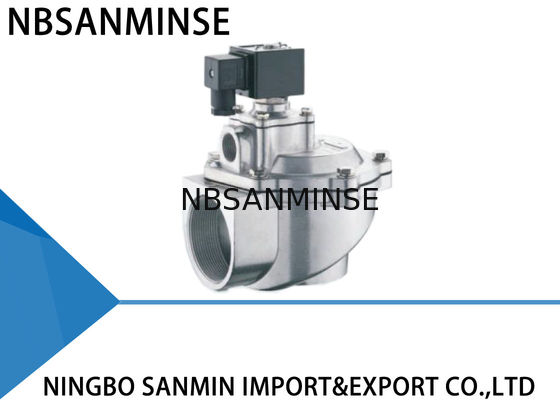

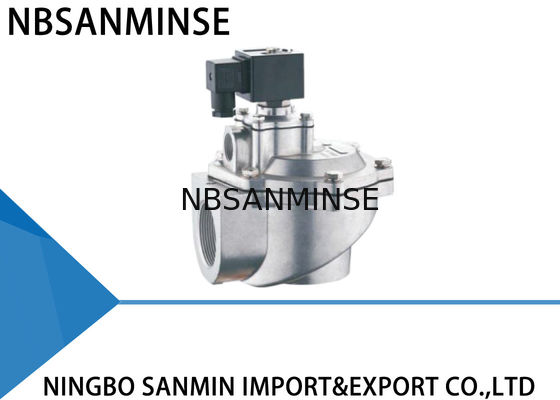

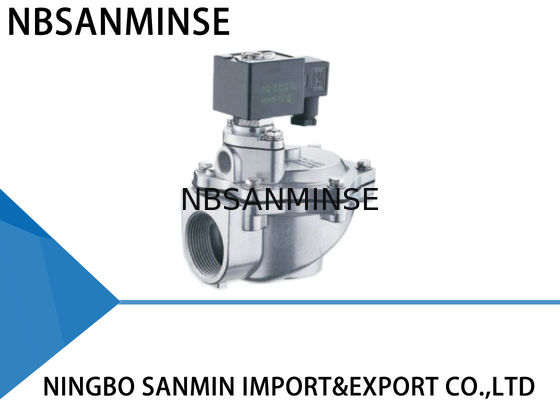

SANMIN QA-40S 50S 60S AC 220 볼트 공압 펄스 밸브 0.3-0.6Mpa ASCO 유형 방진 솔레노이드 밸브 백 하우스 밸브

제품 설명

SANMIN QA-40S 50S 60S AC 220 볼트 공압 펄스 밸브 0.3-0.6Mpa ASCO 유형 방진 솔레노이드 밸브 백 하우스 밸브

용법

전자기 밸브(다이어프램 밸브라고도 함)는 펄스 백 필터의 먼지 청소 송풍 시스템에서 압축 공기용 "스위치"입니다.펄스 제트 제어 장치의 출력 신호에 의해 제어되어 필터 백 셀 단위로 먼지를 청소하여 백 하우스의 저항을 설정 범위 내로 유지하여 백 하우스의 처리 기능 및 집진 효율을 보장합니다.

Z 형 전자기 펄스 밸브는 가스 돔과 백 하우스 블로우 튜브 사이의 설치 연결에 적합한 입구와 출구 사이의 각도가 90도 인 직각 밸브로 우수한 공기 흐름과 요구 사항을 충족하는 먼지 청소 펄스를 제공합니다. .

작동 원리

전자기 펄스 다이어프램 밸브는 두 개의 가스 셀로 구성됩니다.압축 공기가 연결되면 오리피스를 통해 후면 백 셀로 들어가고 후면 가스 셀의 압력이 다이어프램을 밸브 출구 쪽으로 밀고 전자기 밸브가 "닫힌" 상태를 유지합니다.

전자기 펄스 밸브가 원래 위치로 돌아갈 때.

후면 가스 셀의 공기 배출구가 닫히고 후면 가스 셀 셀의 압력이 상승하여 다이어프램을 다시 밀착시킵니다.

펄스 제트 제어 장치의 전기 신호는 전자기 펄스 밸브의 전기자를 움직입니다.후면 가스 셀의 공기 배출구가 열리고 후면 백 가스 셀의 압력이 빠르게 감소하여 다이어프램이 뒤로 이동하고 압축 공기가 밸브 출구를 통해 불어납니다.전자기 펄스 밸브는 "개방" 상태가 됩니다.

작동 원리

전자기 펄스 다이어프램 밸브는 두 개의 가스 셀로 구성됩니다.압축 공기가 연결되면 오리피스를 통해 후면 백 셀로 들어가고 후면 가스 셀의 압력이 다이어프램을 밸브 출구 쪽으로 밀고 전자기 밸브가 "닫힌" 상태를 유지합니다.

전자기 펄스 밸브가 원래 위치로 돌아갈 때.

후면 가스 셀의 공기 배출구가 닫히고 후면 가스 셀 셀의 압력이 상승하여 다이어프램을 다시 밀착시킵니다.

펄스 제트 제어 장치의 전기 신호는 전자기 펄스 밸브의 전기자를 움직입니다.후면 가스 셀의 공기 배출구가 열리고 후면 백 가스 셀의 압력이 빠르게 감소하여 다이어프램이 뒤로 이동하고 압축 공기가 밸브 출구를 통해 불어납니다.전자기 펄스 밸브는 "개방" 상태가 됩니다.

재료 구성
