제품 상세 정보:
|
| 압력: | 0 . 3 ~ 0 . 6MPa | 온도: | - 25~60℃ |
|---|---|---|---|
| 상대습도: | ≤ 85% | 중간: | 깨끗한 공기 |
| 전압: | DC24V / AC24V | 지름: | G3/4"지1" |
| 강조하다: | 전자기 맥박 벨브,맥박 제트기 솔레노이드 벨브 |
||

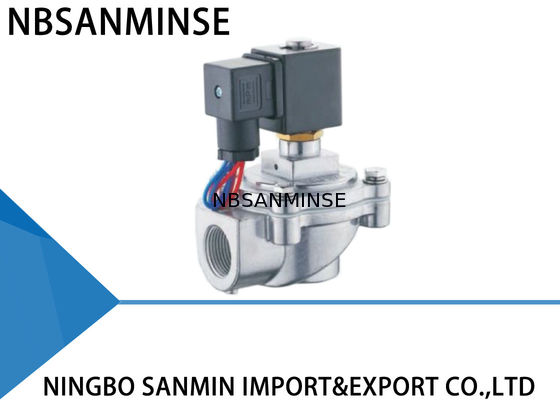

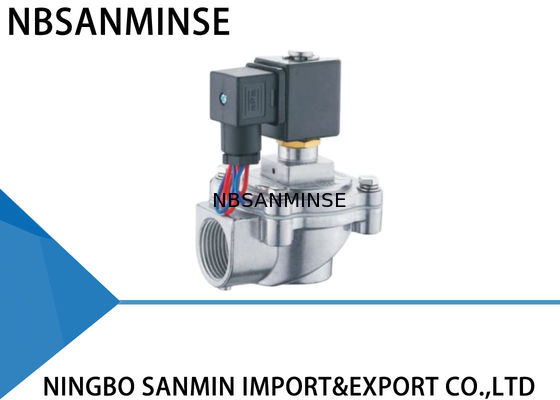

SANMIN QA-Z-20J / 25J 공압 펄스 밸브 저압 방진 솔레노이드 밸브 ASCO 타입
용도
전자기 밸브(다이어프램 밸브라고도 함)는 펄스 백 필터의 집진 블로잉 시스템에서 압축 공기의 "스위치"입니다. 펄스 제트 제어 장치의 출력 신호에 의해 제어되어 필터 백을 셀 단위로 청소하여 백하우스의 저항을 설정 범위 내로 유지하고 백하우스의 처리 기능과 집진 효율을 보장합니다.

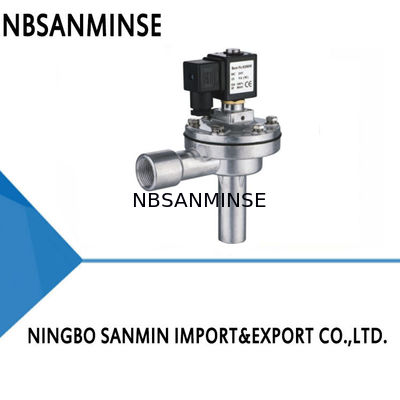

Z형 전자기 펄스 밸브는 입구와 출구 사이에 90도 각도를 가진 직각 밸브로, 가스 돔과 백하우스 블로 튜브 사이의 설치 연결에 적합하며 우수한 공기 흐름과 집진 펄스를 제공하여 요구 사항을 충족합니다.
작동 원리
전자기 펄스 다이어프램 밸브는 두 개의 가스 셀로 구성됩니다. 압축 공기가 연결되면 오리피스를 통해 후면 백 셀로 들어갑니다. 후면 가스 셀의 압력이 다이어프램을 밸브 출구 쪽으로 밀어 전자기 밸브가 "닫힘" 상태를 유지합니다.
전자기 펄스 밸브가 원래 위치로 돌아갈 때.
후면 가스 셀의 공기 배출구가 닫히고 후면 가스 셀의 압력이 상승하여 다이어프램을 다시 밀착시킵니다.
펄스 제트 제어 장치의 전기 신호가 전자기 펄스 밸브의 아마추어를 움직입니다. 후면 가스 셀의 공기 배출구가 열리고 후면 백 가스 셀의 압력이 빠르게 손실되어 다이어프램이 뒤로 이동하고 압축 공기가 밸브 출구를 통해 불어 나갑니다. 전자기 펄스 밸브가 "열림" 상태가 됩니다.
재질 구성
| 본체 | ADC12 다이캐스트 |
| 아마추어 | 430FR 스테인리스 스틸 |
| 다이어프램 | 니트릴 또는 바이톤 |
| 스프링 | 321 스테인리스 스틸 |
| 패스너 | 302 스테인리스 스틸 |
기술 매개변수
| 직각 | 내장형 | 인라인 | 플러그 | |
| 설계 압력 | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| 작동 압력 | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| 주변 온도 | -25~60°C (낮거나 높은 온도에 대한 맞춤형) | |||
| 상대 습도 | ≤85% | |||
| 작동 매체 | 깨끗한 공기 | |||
| 전압 | AC220V/DC24V/AC110V/AC24V (맞춤형) | |||
| 보호 등급 | IP65 | |||
| 다이어프램 수명 | 백만 사이클 이상 | |||
| Cv/Kv | 자세한 내용은 문의하십시오 | |||
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공기 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공을 많이 할 수 있습니다.,
황동, 알루미늄재질 가공. 고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등.Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까? A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q:보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사산이 조여질수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브로, 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
저온 그리스 (저유점, 저점도) 환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까? 중점 사항
고온 환경 대책
극저온 환경 대책
씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄윤활 고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도) 공급 공기 처리
| 냉각 강화, 효율적인 수분 제거 | 초저온 이슬점 건조 (냉각 + 흡착식), 열선 | 금속 부품 |
| 팽창 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 |
| 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | |
