제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 아울렛하자 |
|---|---|---|---|
| 온도: | 200℃ 이하 | 최대 테스트 프레스: | 1.5 (MPA) |
| DN: | 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||

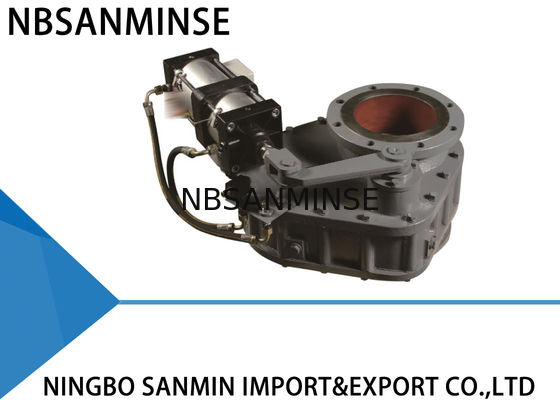

시멘트 공장 / 발전소 이중 디스크 밸브
생산 정보
회전 디스크 밸브는 세라믹 또는 단단한 금속 마찰 쌍 구조를 사용합니다. 이것은 더 가려지고 더 단단하게 만듭니다. 그것은 단지 독특한 구조 때문에 작은 시작 부하가 필요합니다.게다가이 모든 특징은 회전 디스크 밸브를 내구성있게 만듭니다.
운영 원칙
신청서
회전 디스크 밸브는 열 발전소의 재 전달 시스템에서 사용할 수 있습니다. 그것은 또한 광산, 시멘트 공장, 석회 작업, 금속 공장,화학 공장이나 다른 분야에 가습성 또는 가습성 재를 전달해야 합니다..
기술 매개 변수
최대 작동 압력: 1.0 MPA
최대 시험 압력: 1.5 MPA
작동 온도: ≤ 200°C
누출 시험 압력: 1.1 MPA
설치
1설치 전에 이 설명서를 주의 깊게 읽고 공기동력 장치의 상태를 확인하십시오.
2플랜지의 차원, 최대 작동 압력 및 내부 명목 지름이 요구 사항을 충족하는지 확인합니다.
3. 볼트와 견과류를 조정하지 마십시오. 그리고 두 파이프 라인의 중심과 밸브 중심이 동축이 있는지 확인하십시오. 플랜지 표면은 평평하고 상대적으로 큰 기울기가없는 수평으로 유지해야합니다.밸브가 잘 고정되고 작동하는지 확인하기 위해서요게다가 볼트는 대칭적으로 고정되어야 합니다.
4설치 후, 공기 흡입구 두 개로 공기를 펌프하고, 밸브 플레이트가 제대로 작동하는지 확인합니다.
5. 제어 스위치가 설치되어 있다면, 그것의 매개 변수가 외부 전원 공급원을 충족시킬 수 있는지 확인하고 완전히 열려 있거나 완전히 닫혀있는 상태에서 정상적으로 작동할 수 있는지 확인하십시오.
문제 해결 방법
| 문제 | 이유 | 문제 해결 방법 |
| 누출 | 외체 | 외체 제거 |
| 시엘 세척기는 무효입니다. | 밀폐 세척기를 교체 | |
| 밸브 코어 가열 | 밸브 코어 교체 | |
| 밸브는 열거나 닫을 수 없습니다. | 회전 가능한 부품이 유연하거나 무효가 됩니다. | 상대적인 부분을 조정하거나 교체 |
| 부적절한 압력 또는 누출 | 확인 및 수리 공급 항공 라인 | |
| 공기 부품이 노화되거나 무효가 됩니다. | 상대적인 공기 부품을 교체 |
설비의 차원 및 윤곽
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| 아니죠 | 항목 | 소재 | 아니죠 | 항목 | 소재 |
| 1 | 상단 밸브 몸체 | 융통성 철 | 5 | 밸브 몸 아래 | 융통성 철 |
| 2 | 봉인 고리 | 세라믹 또는 합금 | 6 | 회전축 | 45# 강철 |
| 3 | 밸브 판 | 세라믹 또는 합금 | 7 | 회전팔 | 융통성 철 |
| 4 | 스윙 팔 | 융통성 철 | 8 | Pneumatic 액추에터 | 알루미늄 |
Q: 무료 샘플을 제공 할 수 있습니까?
A: 네, 하지만 그것은 제품에 달려 있습니다. 저희에게 연락하십시오. ina@pneuhydr.com 또는 왓츠앱 0086 15168536055
Q: 당신의 사업 범위는 무엇입니까?
A: 우리의 사업 영역은전체 컨테이너를 가진 수출자 자동화 부품 서비스 및 판매공기 실린더, 공기 소스 처리, 전자기 밸브,공기 밸브엔진 밸브구리 밸브, 수압 밸브, 수압 실린더, 공기 및 석유부착압력 측정기그 외등
Q:W어떤 종류의 제품을 만들 수 있나요?
A: 우리는 여러 종류의 스테인리스 스틸을 만들 수 있습니다., 금속, 알루미늄재료 가공높은 것 처럼압력 밸브 / 소레노이드 밸브 / 전기 밸브물 밸브수압 밸브/공기 실린더/하이드라릭 밸브/하이드라릭 축전기제품 등이 있습니다.
Q: 우리의 로고와 브랜드로 제품을 만들 수 있습니까?
A: 예, 물론, 우리는 만들 수 있습니다. 우리는 OEM 공급업체로 수년 동안 그리고 전문적으로 만들 수 있습니다. 하지만 가능하다면 우리에게 권한을 줘야 합니다.
Q: 당신은 원래 유명한 공기 및 수압, 도구 브랜드 제품을 제공 할 수 있습니까?
A: 예,우리는 Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 있나요?
A: 예, 일반적으로 제품은 1 년 품질 보증입니다.
질문: 커넥터는 영국식 또는 메트릭식 시스템인가요? PT, NPT, G 스레드 사이의 차이점은 무엇입니까?
A: G 가닥은 원통형이며 자신을 밀리지 않으며 누출을 방지하기 위해 추가 가착이 필요합니다. PT 및 NPT는 피침형입니다.그리고 내부와 외부의 가닥은 꽉 당겨지면 점점 더 단단해집니다.밀폐는 가닥의 변형을 통해 달성되며 밀폐 물질 또는 테이프는 일반적으로 밀폐 효과를 향상시키기 위해 함께 사용됩니다.
G 스레드는 밀폐되지 않은 연결을 위해 사용되는 원통형 직관 파이프입니다. PT 스레드는 스레드의 변형과 밀폐에 의존하는 피침형 파이프입니다.NPT 또한 60도 치아 프로필 각도를 가진 피침형 튜브입니다, 주로 북미에서 사용
질문: 압력 단위: MPa, bar, psi, kg/cm 2를 어떻게 변환합니까?
A: 1MPa=10bar≈145psi≈10kg
Q: 일반적으로 소전자 밸브 코일의 소화 원인은 무엇입니까?
A:부정한 전압과 hz, 빈번한 전환, 파일럿 머리가 액체로 들어오고, 밸브 코어와 스프링 문제,환경 뜨거운, 무거운 진동 등
Q: 높은 온도 또는 극도로 차가운 환경에서 공기 구성 요소에 대해 무엇을 주목해야합니까?
| 중점점 | 고온 환경 대책 | 극심한 추운 환경 대책 |
| 밀봉 | 플루오라우머, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 지방 (약 휘발성) | 낮은 온도 지방 (낮은 발사점, 낮은 점도) |
| 공기 공급 처리 | 냉각을 강화하고 효율적인 물 제거 | 초저 이슬점 건조 (냉각 + 흡수 유형), 열 추적 |
| 금속 부품 | 예금 확충 허가는 | 낮은 온도 강도를 가진 재료를 선택, 차가운 수축으로 인한 누출을 방지 |
| 제어 부품 | 고열 저항성 고품질 코일, 열 분산, 낮은 전력 소비 | 단열 상자 설치, 지역 난방, 차가운 응 condense 방지 |
| 설치 | 열원으로부터 멀리 보관하고, 열 절연판을 추가하십시오. | 바람과 눈에 노출되는 것을 피하고 열 절연 물질로 포장하십시오. |
