제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 입구 밸브 |
|---|---|---|---|
| 온도: | ≤200 ℃ | 최대 테스트 프레스: | 1.5 (MPA) |
| DN1XDN2: | 200x350, 200x530, 250x350, 250x400, 300x450 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 제트기 솔레노이드 벨브 |
||

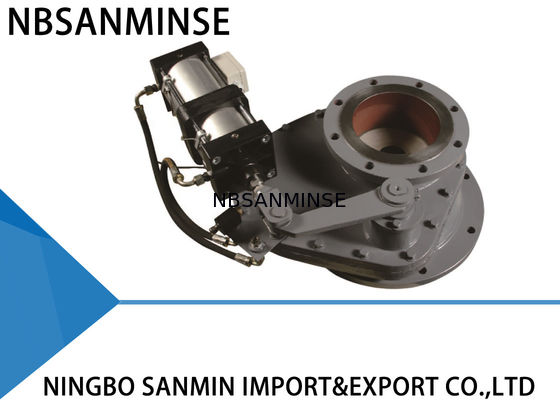

고성능 이중 디스크 밸브 온도 ≤ 200 ℃ SMDF-DNA-J
생산 정보
. 회전 디스크 밸브는 세라믹 또는 하드 메탈 마찰 쌍 구조를 사용하여 더 연마적이고 압박감이 높아집니다. 고유 한 구조이기 때문에 작은 시작 하중이 필요합니다. 게다가, 재는 같은 이유로 인해 밸브 본체에 거의 축적되지 않습니다. 이러한 모든 기능은 회전 디스크 밸브를 내구성이 뛰어납니다.
운영 원리
응용 프로그램
. 회전 디스크 밸브는 열전 발전소의 재 전달 시스템에서 사용할 수 있습니다. 또한 광산, 시멘트 공장, 석회 작업, 야금 공장, 화학 공장 및 가성 또는 연마재를 전달 해야하는 기타 분야에도 적용 할 수 있습니다.
기술 매개 변수
. 최대 작동 압력 : 1.0 MPa
. 최대 테스트 압력 : 1.5 MPa
. 작동 온도 : ≤ 200 ℃
. 누설 테스트 압력 : 1.1 MPa
설치
1. 설치하기 전에이 설명서를주의 깊게 읽고 공압 액추에이터의 상태를 확인하십시오.
2. 플랜지의 치수, 최대 작동 압력 및 내부 공칭 직경이 요구 사항을 충족하는지 확인하십시오.
3. 볼트와 너트를 조정하지 마십시오. 그리고 두 파이프 라인과 밸브 센터의 중심이 동축인지 확인하십시오. 플랜지 표면은 매끄럽고 비교적 큰 경사없이 수평을 유지해야합니다. 밸브가 잘 작동하고 잘 작동 할 수 있도록하십시오. 게다가 볼트는 대칭 적으로 고정되어야합니다.
4. 설치 후 공기 공기가 공압 액추에이터의 두 공기 흡입구로 공기를 펌핑하고 밸브 플레이트가 제대로 작동하는지 확인하십시오.
5. 제어 스위치가 설치된 경우 매개 변수가 외부 전원을 충족하고 완전히 열리거나 완전히 닫히면서 제대로 작동 할 수 있는지 확인하십시오.
문제 해결 방법
| 근심거리 | 원인 | 문제 해결 방법 |
| 누출 | 이물질 | 이물질을 제거하십시오 |
| 씰 세탁기가 유효하지 않습니다 | 씰 와셔를 교체하십시오 | |
| 밸브 코어 마모 | 밸브 코어를 교체하십시오 | |
| 밸브는 열거 나 닫을 수 없습니다 | 회전식 부품은 유연하거나 유효하지 않습니다 | 상대 부품을 조정하거나 교체하십시오 |
| 압력이 충분하지 않거나 누출이 불충분합니다 | 공급 항공 라인을 점검하고 수리하십시오 | |
| 공압 성분은 노화되거나 무효가됩니다 | 상대 공압 성분을 교체하십시오 |
설치 차원 및 개요
| DN | 시간 | 디 | 케이 | 디 | NC |
| 150*150 | 310 | 285 | 240 | 210 | 8-φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-φ22 |
| 아니요. | 목 | 재료 | 아니요. | 목 | 재료 |
| 1 | 상단 밸브 본체 | 연성 주철 | 5 | 밸브 본체 아래 | 연성 주철 |
| 2 | 씰 링 | 세라믹 또는 합금 | 6 | 회전 샤프트 | 45# 스틸 |
| 3 | 밸브 플레이트 | 세라믹 또는 합금 | 7 | 로타리 암 | 연성 주철 |
| 4 | 스윙 암 | 연성 주철 | 8 | 공압 액추에이터 | 알류미늄 |
