제품 상세 정보:
|
| 공칭 압력: | 1.0 (MPA) | 유형: | 입구 밸브/밸런스 밸브 |
|---|---|---|---|
| 온도: | 200℃ 이하 | 최대 테스트 프레스: | 1.5 (MPA) |
| DN: | 50, 65, 80, 125, 150, 200, 250, 300 | 밸브 본체: | 주철 |
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||

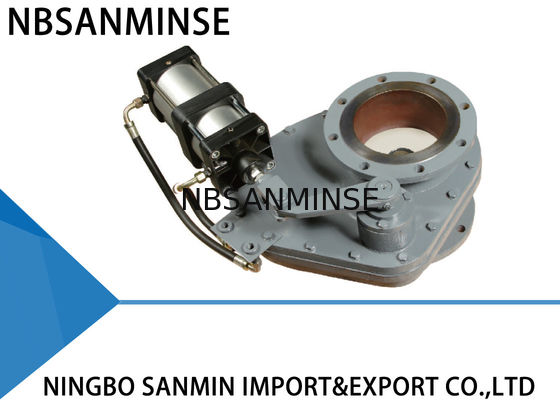

SMDF - DNA 공압 마모 방지회전 디스크 밸브 (흡입 밸브 / 밸런스 밸브)
생산 정보
회전 디스크 밸브는 세라믹 또는 경금속 마찰 쌍 구조를 채택하여 내마모성과 밀봉성이 우수합니다. 독특한 구조로 인해 시작 부하가 적습니다. 또한, 같은 이유로 밸브 본체에 재가 거의 쌓이지 않습니다. 이러한 모든 특징은 회전 디스크 밸브를 내구성이 뛰어나게 만듭니다.
작동 원리
응용 분야
회전 디스크 밸브는 화력 발전소의 재 이송 시스템에 사용될 수 있습니다. 또한 광산, 시멘트 공장, 석회 공장, 야금 공장, 화학 공장 및 부식성 또는 마모성 재를 이송해야 하는 기타 분야에도 적용될 수 있습니다.
기술 매개변수
최대 작동 압력: 1.0 MPA
최대 시험 압력: 1.5 MPA
작동 온도: ≤ 200℃
누설 시험 압력: 1.1 MPA
설치
1. 설치 전에 이 설명서를 주의 깊게 읽고 공압 액추에이터의 상태를 확인하십시오.
2. 플랜지의 치수, 최대 작동 압력 및 내부 공칭 직경이 요구 사항을 충족하는지 확인하십시오.
3. 볼트와 너트를 조정하지 마십시오. 두 파이프 라인과 밸브의 중심이 동축인지 확인하십시오. 플랜지 표면은 매끄럽고 수평을 유지해야 하며 상대적으로 큰 경사가 없어야 밸브를 단단히 고정하고 잘 작동할 수 있습니다. 또한 볼트는 대칭적으로 조여야 합니다.
4. 설치 후 공압 액추에이터의 두 공기 흡입구에 공기를 주입하여 밸브 플레이트가 제대로 작동하는지 확인하십시오.
5. 제어 스위치가 설치된 경우 해당 매개변수가 외부 전원과 일치하는지, 완전히 열리거나 완전히 닫힌 상태에서 제대로 작동하는지 확인하십시오.
문제 해결 방법
| 문제 | 원인 | 문제 해결 방법 |
| 누설 | 이물질 | 이물질 제거 |
| 씰 와셔 무효 | 씰 와셔 교체 | |
| 밸브 코어 마모 | 밸브 코어 교체 | |
| 밸브 열림 또는 닫힘 불가 | 회전 부품 유연 또는 무효 | 관련 부품 조정 또는 교체 |
| 압력 부족 또는 누설 | 공급 공기 라인 점검 및 수리 | |
| 공압 부품 노후화 또는 무효 | 관련 공압 부품 교체 |
설치 치수 및 개요
| DN | H | D | K | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| NO. | 항목 | 재질 | NO. | 항목 | 재질 |
| 1 | 상부 밸브 본체 | 구상흑연주철 | 5 | 하부 밸브 본체 | 구상흑연주철 |
| 2 | 씰 링 | 세라믹 또는 합금 | 6 | 회전 샤프트 | 45# 강 |
| 3 | 밸브 플레이트 | 세라믹 또는 합금 | 7 | 회전 암 | 구상흑연주철 |
| 4 | 스윙 암 | 구상흑연주철 | 8 | 공압 액추에이터 | 알루미늄 |
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 제품에 따라 다르지만, 문의해 주십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.
고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요? A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q: 보증이 제공되나요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사 간의 차이점은 무엇인가요?A:G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원추형이며 내부 및 외부 나사는 조일 때 점점 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트 또는 테이프가 함께 사용됩니다.G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원추형 튜브입니다. NPT도 60도의 치형 각도를 가진 원추형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
고온 환경, 심한 진동 등
초저 이슬점 건조 (냉동 + 흡착식), 열선 고온 또는 극저온 환경의 공압 부품에 대해 무엇을 주의해야 하나요?
중점 사항
고온 환경 대책
극저온 환경 대책 씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도)공급 공기 처리 냉각 강화, 효율적인 수분 제거
초저 이슬점 건조 (냉동 + 흡착식), 열선 금속 부품
| 팽창 여유 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 |
| 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 |
| 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 보온재로 감싸기 | |
