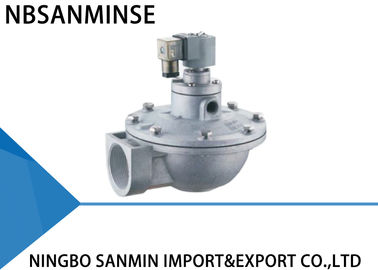

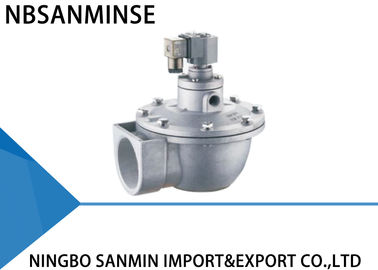

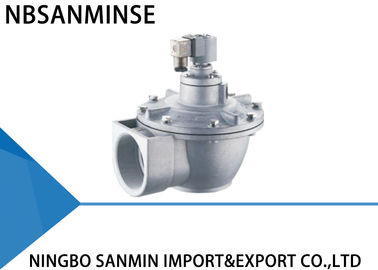

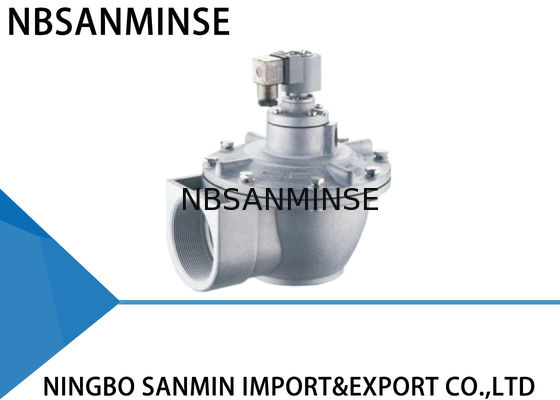

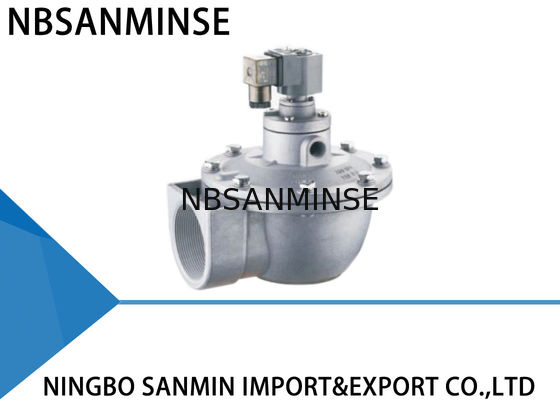

두 배 격막 맥박 벨브 솔레노이드 맥박 벨브 QG-Z-50S/62S/76S 시리즈 GOYEN 유형

이중 다이어프램 펄스 밸브, 솔레노이드 펄스 밸브 QG-Z-50S / 62S / 76S 시리즈 GOYEN 타입

GOYEN 유사 타입

직각

주변 온도: -25~60℃ (낮거나 높은 온도에 대한 맞춤 제작 가능)

상대 습도: ≤85%

작동 매체: 깨끗한 공기

전압: AC220V/DC24V/AC110V/AC24V (맞춤 제작 가능)

보호 등급: IP65

다이어프램 수명: 백만 사이클 이상

Cv/Kv: 자세한 내용은 문의하십시오

재질 구성

본체: ADC12 다이캐스트

아마추어: 430 FR 스테인리스 스틸

다이어프램: 니트릴 또는 바이톤

스프링: 321 스테인리스 스틸

패스너: 302 스테인리스 스틸

일반적인 고장 및 문제 해결

설치 및 시운전 중

고장 현상

1. 밸브가 모두 열리지 않지만 선행 부품은 작동합니다.

2. 일부 밸브는 작동하지 않지만 다른 밸브는 정상입니다.

3. 밸브가 모두 닫히지 않습니다. 누출이 있습니다. 가스 돔을 설정할 방법이 없습니다.

4. 일부 밸브가 닫히지 않습니다. 누출이 있습니다.

5. 밸브 닫힘이 느립니다.

1. 다이어프램에 먼지나 이물질이 있고 선행 부품이 손상되었습니다. 이동식 철심이 막혔습니다.

1. 가스 돔 압력이 너무 낮은지 확인하십시오.

2. 밸브 코일 연결 및 코일을 확인하십시오.

3 (1). Y-밸브. 동일한 가스 돔에 대한 일부 밸브에서 누출이 발생하여 모든 밸브에서 누출이 발생합니다.

3 (2). Z-밸브. 밸브 입구와 블로우 머즐이 거꾸로 설치되었습니다.

4. 다이어프램에 먼지나 이물질이 있어 이동식 철심을 막고 있습니다.

5. 다이어프램 오리피스가 막혔습니다.

1. 다이어프램을 청소하고 다이어프램 조각이 완전한지 확인하십시오. 이동식 철심 및 에어 잠금 장치를 확인하십시오. 필요한 경우 액세서리를 교체하십시오.

1. 누출 확인

2. 액세서리 교체

3 (1). 누출 확인

3 (2). 재설치

4. 다이어프램을 청소하고 다이어프램이 완전한지 확인하십시오. 이동식 철심 및 에어 잠금 장치를 확인하십시오.

5. 다이어프램 오리피스 막힘 해소

사용 기간 중

고장 현상

1. 일부 밸브에서 누출이 발생합니다. 다이어프램이 제대로 닫히지 않고 밸브가 항상 약간 열려 있습니다.

2. 코일이 뜨겁고 타버렸습니다.

3. 전압은 존재하지만 밸브가 작동하지 않습니다.

4. 주변 온도가 -20℃ 미만입니다. 밸브에서 누출이 발생하고 열리지 않습니다.

가능한 원인

1. 다이어프램에 먼지나 이물질이 있고 선행 부품이 손상되었습니다. 이동식 철심이 막혔습니다.

2. 너무 오래 켜져 있었습니다.

3. 다이어프램이 손상되었고 오리피스가 막혔습니다.

4. 주변 온도가 너무 낮고 밸브에 서리가 있습니다.

문제 해결

1. 다이어프램을 청소하고 다이어프램 조각이 완전한지 확인하십시오. 이동식 철심 및 에어 잠금 장치를 확인하십시오. 필요한 경우 액세서리를 교체하십시오.

2. 제어 시스템의 작동 상태를 확인하십시오.

3. 액세서리를 제때 교체하십시오.

4. 절연에 주의하고 적절한 온도를 유지하십시오.

왜 우리를 선택해야 하는가

1: 각 제품 및 완전한 시리즈 공압 제품에 대한 다양한 스타일.

2: 빠른 배송을 위한 대량 재고.
3: 경쟁력 있는 가격으로 고품질.
4: 샘플 주문 및 소량 주문 가능.
5: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스

6: 1년 품질 보증
Q: 무료 샘플을 제공할 수 있습니까?

A: 네,

제품에 따라 다릅니다. 문의하십시오 ina@pneuhydr.com 또는 whatsapp 0086 15168536055 Q: 귀하의 사업 범위는 무엇입니까?

A: 당사의 사업 범위는

전체 컨테이너 자동화 부품 수출업체 서비스 및 판매공기 실린더, 공기 소스 처리, 솔레노이드 밸브,공기 밸브,전동 밸브,  황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅, 압력 게이지등.Q:

어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공을 많이 할 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공기 실린더 / 유압 밸브 / 유압 축압기 제품 등.

Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 유명한 공압 및 유압, 계측 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공됩니까? A: 네, 일반적으로 제품은 1년 품질 보증입니다.Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일 때 점점 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²?A: 1MPa=10bar≈145psi≈10kg

Q: 솔레노이드 밸브 코일이 타버리는 일반적인 원인은 무엇입니까?

A: 잘못된 전압 및 주파수, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 뜨거운 환경, 심한 진동 등.

Q:

고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까?

확장 간격 확보 고온 환경 대책

극저온 환경 대책

씰

불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄

윤활

고온 합성 그리스 (저휘발성)

저온 그리스 (저유점, 저점도)

공기 공급 처리

냉각 강화, 효율적인 수분 제거초저 이슬점 건조 (냉각 + 흡착식), 열 추적 금속 부품

확장 간격 확보 저온 인성을 가진 재료 선택, 냉간 수축으로 인한 누출 방지
