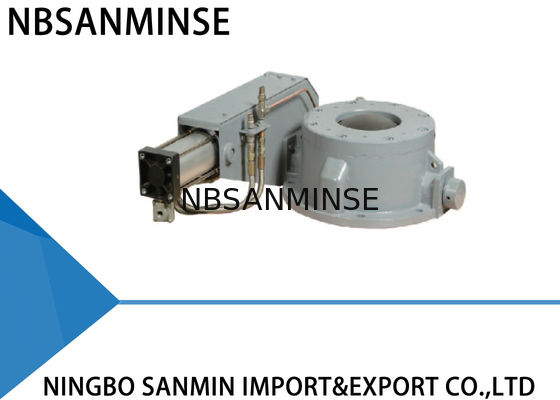

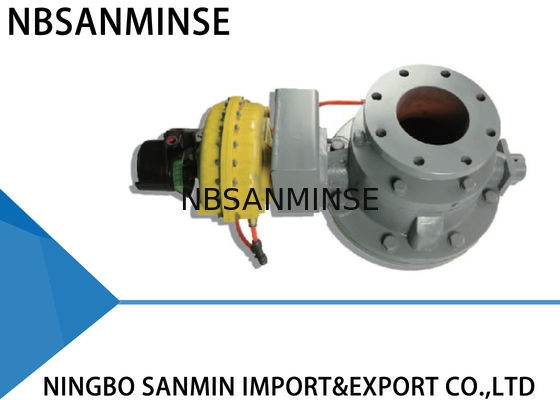

직업적인 인레트/균형 SMDF 돔 벨브 두 배 원판 역행 방지판

전문 입구 / 밸런스 SMDF 돔 밸브, 이중 디스크 체크 밸브

생산 정보

. 돔 밸브는 컨테이너 또는 파이프라인에서 켜고 끄는 성능을 통해 벌크 재료용 공압 이송 시스템의 온-오프 장치로 설계되었습니다. 느슨하고, 건조하고, 끈적거리지 않고, 유동적인 벌크 재료에 대한 공압 이송 시스템에 적용됩니다. 특히 화력 발전소의 재 처리에 잘 사용됩니다.

. 돔 밸브는 반구형 밸브 코어와 통기성 씰 와셔를 사용하여 켜고 끕니다. 켜고 끄는 과정이 무압 환경에서 처리되기 때문에 코어와 씰 와셔 사이에 마찰이 없습니다.

. 돔 밸브 코어는 다양한 작동 환경에 따라 다른 재료와 표면 경화를 사용합니다. 씰 와셔가 안정적이고 우수한 밀봉을 달성하도록 할 수 있습니다. 특수 구성 요소로 인해 고무 씰 와셔는 고온, 마모, 노화 및 기타 불리한 영향을 견딜 수 있습니다. 결과적으로 고무 씰 와셔는 내구성이 뛰어납니다.

돔 밸브의 적용: 가스, 유체, 반유체 및 고체 분말.

작동 원리

. 돔 밸브는 반구형 돔입니다. 켜고 끄는 과정에서 코어와 씰 와셔 사이에 0.2~0.4mm의 거리가 유지되어 서로 닿지 않고 움직일 수 있습니다. 이는 코어와 씰 와셔 사이에 마찰이 없기 때문에 최소한의 마모를 목표로 설계되었습니다. 공압 액추에이터는 복동 버전의 선형 실린더입니다. 돔 밸브가 닫히면 씰 와셔가 팽창하여 반구형 코어에 압착되어 매우 견고한 밀봉 링을 형성합니다. 따라서 파이프라인의 재료 결함이 차단됩니다.

. 밸브는 다음과 같은 사이클로 작동합니다: 닫기(씰 와셔가 팽창함) → 닫기(씰 와셔가 배출됨) → 코어가 작동 시작 → 완전히 열림(씰 와셔가 팽창하지 않음) → 코어가 작동 시작 → 닫기(씰 와셔가 팽창하지 않음) → 닫기(씰 와셔가 팽창함)

정상 상태: 밸브 코어가 닫힌 위치에 있고, 회전 암의 조정 볼트가 공기 리미트 스위치 스템을 누르고 압축 공기가 씰 와셔에 충전됩니다. 씰 와셔에 대한 압력은 압력 게이지에 표시됩니다.

열린 상태: 선형 실린더가 움직이기 시작하고, 회전 암의 조정 볼트가 퀵 배기 밸브를 통해 공기 제한에서 벗어납니다. 그러면 밸브 코어가 함께 작동하기 시작합니다. 코어가 작동하는 동안 코어와 씰 와셔는 서로 닿지 않습니다.

닫힌 상태: 닫기 명령이 내려지면 실린더가 다시 회전하기 시작하고, 코어가 완전히 닫힌 위치까지 역방향으로 작동하고 회전 암의 조정 볼트가 공기 리미트 스위치 스템을 누릅니다. 그러면 공기 공급이 켜져 씰 와셔에 공급됩니다. (총 닫힘에서 공기 재충전까지의 시간은 조정 볼트에 의해 제어됩니다.)

기술 매개변수

최대 작동 압력: 1.0 MPA

최대 테스트 압력: 1.5 MPA

작동 온도: ≤ 250℃

누출 테스트 압력: 1.1 MPA

실린더의 작동 압력은 0.4 MPA~0.6 MPA입니다. 그러나 씰 와셔의 팽창 압력은 0.4 MPA~0.6 MPA로 공급 압력—0.15MPA보다 높습니다. 깨끗하고 건조하며 오일이 없는 압축 공기를 사용하십시오.

설치

1. 설치 전에 이 설명서를 주의 깊게 읽고 밸브 모델, DN 및 기술 매개변수를 확인하십시오.

2. 압축 공기를 배출한 후 돔 밸브를 엽니다.

3. 돔 밸브는 물과 습한 재료로부터 멀리 보관해야 합니다.

4. 설치를 완료한 후 플랜지를 용접하지 마십시오. 그렇지 않으면 씰 와셔가 손상될 수 있습니다.

5. 두 파이프라인과 밸브 중심의 중심은 동축이어야 합니다. 플랜지 표면은 매끄럽고 수평을 유지해야 하며 상대적으로 큰 경사가 없어야 밸브가 잘 고정되고 작동할 수 있습니다. 또한 볼트는 대칭적으로 고정해야 합니다.

6. 돔 밸브의 작동 상태를 정기적으로 확인하십시오. 비정상적인 상태를 올바르게 즉시 해결하십시오.

7. 윈칭, 설치, 작동, 디버깅 또는 수리 과정에 참여할 때는 안전 작동 관련 규칙을 준수하십시오.

8. 모든 돔 밸브는 동적 테스트 및 관련 조정을 완료했습니다.

문제 해결 방법

주요 구성 요소 및 재료
