제품 상세 정보:
|
| 압력: | 0 . 3 - 0 . 6MPa | 온도: | - 25~60℃ |
|---|---|---|---|
| 상대습도: | ≤ 85% | 중간: | 깨끗한 공기 |
| 전압: | DC24V / AC110V / 기타 | 몸: | ADC 12 다이캐스트 |
| 전기자: | 430FR 스테인레스 스틸 | 횡격막: | 니트릴 또는 비튼 |
| 강조하다: | 맥박 공기판,맥박 제트기 솔레노이드 벨브 |
||

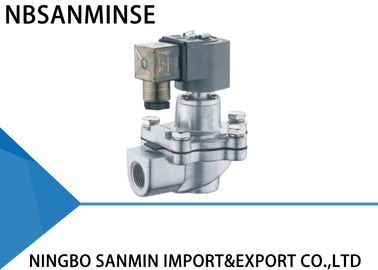

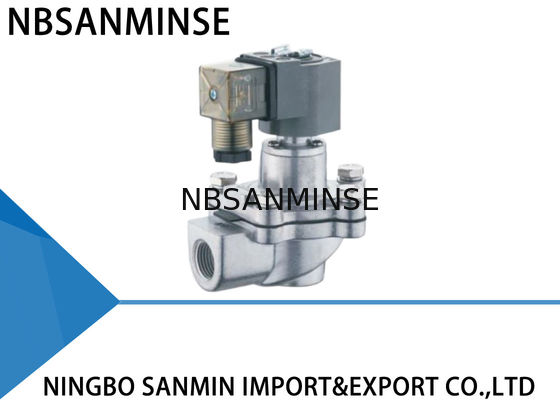

니트릴 / 바이톤 다이어프램 펄스 유량 밸브 IP65 상대 습도 ≤ 85% GOYEN 타입
GOYEN 유사 타입

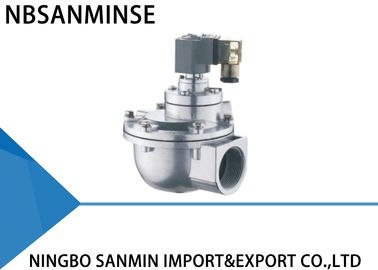

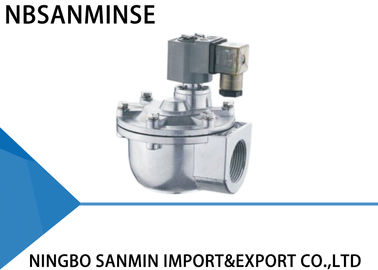

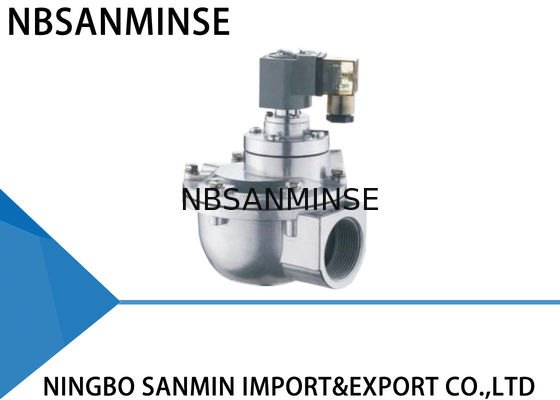

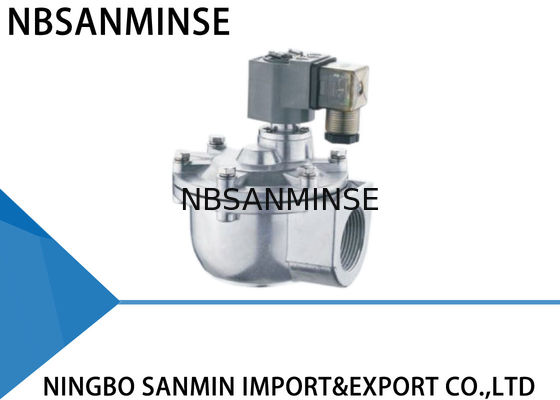

직각 타입
펄스 밸브는 파일럿 헤드, 다이어프램 및 밸브 알루미늄 본체로 구성됩니다. 다이어프램의 뒷면 공동 면적이 앞면보다 큽니다. 큰 압력의 영향으로 다이어프램은 닫힌 위치에 유지됩니다.
전기 펄스 컨트롤러가 입력 신호를 보내면 전자 아머처가 이동 바를 끌어당깁니다. 다이어프램 뒷면 공동의 압력 가스를 빠르게 방출하기 위해 밸런싱 구멍을 엽니다. 앞면 공동의 압력 가스가 다이어프램을 들어 올려 통로를 열고 밸브가 청소를 시작합니다.
펄스 신호가 사라지고 아머처의 스프링이 즉시 작동하여 이동 바를 복원하여 밸런싱 구멍을 닫습니다. 다이어프램 뒷면 공동의 압력 가스와 스프링이 함께 작동하여 통로를 닫고 밸브가 청소를 중지합니다.
다이어프램의 댐핑 구멍은 밸런싱을 위해 아머처의 이동 바가 들어 올려질 때 공기 흐름을 감쇠시키고, 밸런싱 구멍이 닫혀 통로를 닫고 청소를 중지할 때 공기를 뒷면 공동으로 전달하는 역할을 합니다.
기술 매개변수
| 직각 | 매립형 | 인라인 | 플러그 | |
| 설계 압력 | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| 작동 압력 | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| 주변 온도 | -25~60℃ 더 낮거나 높은 온도에 대한 맞춤형 | |||
| 상대 습도 | ≤85% | |||
| 작동 매체 | 깨끗한 공기 | |||
| 전압 | AC220V/DC24V/AC110V/AC24V 맞춤형 | |||
| 보호 등급 | IP65 | |||
| 다이어프램 수명 | 백만 사이클 이상 | |||
| Cv/Kv | 자세한 내용은 문의하십시오 | |||
재질 구성
| 본체 | ADC12 다이캐스트 |
| 아머처 | 430FR 스테인리스 스틸 |
| 다이어프램 | 니트릴 또는 바이톤 |
| 스프링 | 321 스테인리스 스틸 |
| 패스너 | 302 스테인리스 스틸 |
일반적인 고장 및 문제 해결
설치 및 시운전 중:
고장 현상
1. 밸브가 모두 열리지 않지만 선행 부품은 작동합니다.
2. 일부 밸브는 작동하지 않지만 다른 밸브는 정상입니다.
3. 밸브가 모두 닫히지 않습니다. 누설이 있습니다. 가스 돔을 설정할 방법이 없습니다.
4. 일부 밸브가 닫히지 않습니다. 누설이 있습니다.
5. 밸브 닫힘이 느립니다.
1. 다이어프램에 먼지나 이물질이 있고, 선행 부품이 손상되었습니다. 이동 철심이 막혔습니다.
1. 가스 돔 압력이 너무 낮은지 확인하십시오.
2. 밸브 코일 연결 및 코일을 확인하십시오.
3 (1). Y-밸브. 동일한 가스 돔에 대한 일부 밸브에서 누설이 발생하여 모든 밸브에서 누설이 발생합니다.
3 (2). Z-밸브. 밸브 입구와 블로잉 노즐이 거꾸로 설치되었습니다.
4. 다이어프램에 먼지나 이물질이 있어 이동 철심을 막고 있습니다.
5. 다이어프램 구멍이 막혔습니다.
1. 다이어프램 청소 및 다이어프램 조각이 완전한지 확인하십시오. 이동 철심 및 공기 잠금 장치 확인. 필요한 경우 액세서리 교체.
1. 누설 확인
2. 액세서리 교체
3 (1). 누설 확인
3 (2). 재설치
4. 다이어프램 청소 및 다이어프램이 완전한지 확인하십시오. 이동 철심 및 공기 잠금 장치 확인.
5. 다이어프램 구멍 막힘 해소
사용 기간 중
고장 현상
1. 일부 밸브에서 누설이 발생합니다. 다이어프램이 단단히 닫히지 않고 밸브가 항상 약간 열려 있습니다.
2. 코일이 뜨겁고 타버렸습니다.
3. 전압은 존재하지만 밸브가 작동하지 않습니다.
4. 주변 온도가 -20℃ 미만입니다. 밸브에서 누설이 발생하고 열리지 않습니다.
가능한 원인
1. 다이어프램에 먼지나 이물질이 있고, 선행 부품이 손상되었습니다. 이동 철심이 막혔습니다.
2. 너무 오래 켜져 있었습니다.
3. 다이어프램이 손상되었고 구멍이 막혔습니다.
4. 주변 온도가 너무 낮고 밸브에 서리가 있습니다.
문제 해결
1. 다이어프램 청소 및 다이어프램 조각이 완전한지 확인하십시오. 이동 철심 및 공기 잠금 장치 확인. 필요한 경우 액세서리 교체.
2. 제어 시스템의 작동 상태 확인.
3. 액세서리를 제때 교체하십시오.
4. 단열에 주의하고 적절한 온도 유지.
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네,
하지만 제품에 따라 다릅니다. 문의하십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇입니까?
A: 당사의 사업 범위는
전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅, 압력 게이지등입니다.Q: 어떤 종류의 제품을 만들 수 있습니까?
A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있습니까?
A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있습니까? A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.Q: 커넥터는 영국식 또는 미터식 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까? A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누설을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 밀봉 효과를 향상시키기 위해 일반적으로 실란트 또는 테이프와 함께 사용됩니다.G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 또한 60도의 치형 각도를 가진 원뿔형 튜브이며, 주로 북미에서 사용됩니다.Q: 압력 단위 변환 방법: MPa, bar, psi, kg/cm²?A: 1MPa=10bar≈145psi≈10kgQ: 솔레노이드 밸브 코일이 타버리는 일반적인 원인은 무엇입니까?A: 잘못된 전압 및 주파수, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 고온 환경, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 무엇을 주의해야 합니까?
주요 포인트
고온 환경 대책
극저온 환경 대책
고온 내성 등급 코일, 방열, 저전력 소비 불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활
고온 합성 그리스 (저휘발성) 저온 그리스 (저유점, 저점도)
공기 공급 처리
냉각 강화, 효율적인 수분 제거
초저이슬점 건조 (냉동 + 흡착식), 열선 추적
금속 부품
확장 간격 확보저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누설 방지 제어 부품
고온 내성 등급 코일, 방열, 저전력 소비 단열 상자 설치, 국부 가열, 냉간 응축 방지
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
