제품 상세 정보:
|
| 압력: | 0 . 3 - 0 . 6MPa | 온도: | - 25~60℃ |
|---|---|---|---|
| 상대 습도: | ≤ 85% | 중간: | 깨끗한 공기 |
| 전압: | AC220V / DC24V / AC110V / AC24V 맞춤형 | 몸: | ADC 12 다이캐스트 |
| 강조하다: | 전자기 맥박 벨브,맥박 공기판 |
||

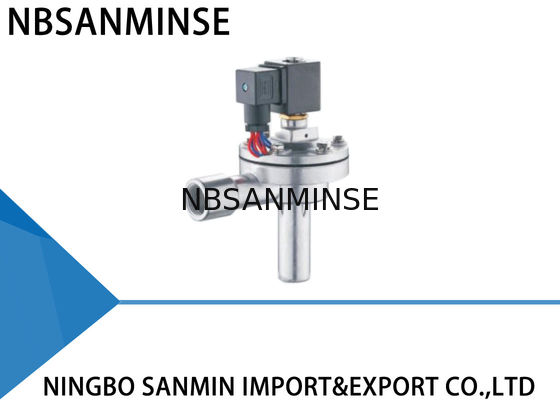

QG-Z-20A 시리즈 공압 펄스 밸브 직각형 220VAC / 24VDC / 110VAC GOYEN 타입
기술 파라미터
| 직각 | 내장형 | 인라인 | 플러그 | |
| 설계 압력 | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| 작동 압력 | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| 주위 온도 | -25~60℃, 더 낮거나 높은 온도에 맞춤 | |||
| 상대 습도 | ≤85% | |||
| 작동 매체 | 청정 공기 | |||
| 전압 | AC220V/DC24V/AC110V/AC24V 맞춤 | |||
| 보호 등급 | IP65 | |||
| 다이어프램 수명 | 백만 사이클 이상 | |||
| Cv/Kv | 자세한 내용은 문의하십시오 | |||
본체: ADC12 다이캐스트
아머처: 430 FR 스테인리스 스틸
다이어프램: 니트릴 또는 바이톤
스프링: 321 스테인리스 스틸
패스너: 302 스테인리스 스틸
모든 밸브에 대해 우수한 품질의 멤브레인을 선택하여 사용하고, 각 제조 절차에서 각 부품을 검사하며, 모든 절차에 따라 조립 라인에 투입합니다. 모든 완성된 밸브는 전기를 사용하여 부는 테스트를 거칩니다.
설치 및 시운전 중
고장 현상
1. 밸브가 모두 열리지 않지만, 선행 부품은 작동합니다.
2. 일부 밸브는 작동하지 않지만, 다른 밸브는 정상입니다.
3. 밸브가 모두 닫히지 않습니다. 누출이 있습니다. 가스 돔을 설정할 방법이 없습니다.
4. 일부 밸브가 닫히지 않습니다. 누출이 있습니다.
5. 밸브가 천천히 닫힙니다.
1. 멤브레인에 먼지나 이물질이 있고, 선행 부품이 손상되었습니다. 움직이는 철심이 막혔습니다.
1. 가스 돔 압력이 너무 낮은지 확인합니다.
2. 밸브 코일 연결 및 코일을 확인합니다.
3 (1). Y-밸브. 동일한 가스 돔의 일부 밸브에서 누출이 발생하여 모든 밸브에서 누출이 발생합니다.
3 (2). Z-밸브. 밸브 입구와 블로잉 노즐이 거꾸로 설치되었습니다.
4. 멤브레인에 먼지나 이물질이 있어 움직이는 철심을 막고 있습니다.
5. 멤브레인 오리피스가 막혔습니다.
1. 멤브레인을 청소하고 멤브레인 조각이 완전한지 확인합니다. 움직이는 철심과 에어 록을 확인합니다. 필요한 경우 액세서리를 교체합니다.
1. 누출을 확인합니다.
2. 액세서리를 교체합니다.
3 (1). 누출을 확인합니다.
3 (2). 다시 설치합니다.
4. 멤브레인을 청소하고 멤브레인이 완전한지 확인합니다. 움직이는 철심과 에어 록을 확인합니다.
5. 멤브레인 오리피스를 뚫습니다.
사용 기간 중
고장 현상
1. 일부 밸브에서 누출이 발생합니다. 멤브레인이 단단히 닫히지 않아 밸브가 항상 약간 열려 있습니다.
2. 코일이 뜨겁고 타버렸습니다.
3. 전압이 있지만 밸브가 작동하지 않습니다.
4. 주변 온도가 -20℃ 미만입니다. 밸브에서 누출이 발생하고 열리지 않습니다.
가능한 원인
1. 멤브레인에 먼지나 이물질이 있고, 선행 부품이 손상되었습니다. 움직이는 철심이 막혔습니다.
2. 너무 오래 켜져 있었습니다.
3. 멤브레인이 손상되었고 오리피스가 막혔습니다.
4. 주변 온도가 너무 낮고 밸브에 서리가 있습니다.
문제 해결
1. 멤브레인을 청소하고 멤브레인 조각이 완전한지 확인합니다. 움직이는 철심과 에어 록을 확인합니다. 필요한 경우 액세서리를 교체합니다.
2. 제어 시스템의 작동 상태를 확인합니다.
3. 액세서리를 제때 교체합니다.
4. 단열에 주의하고 적절한 온도를 유지합니다.
