제품 상세 정보:
|
| 크기: | 1, 2, 3, 7 | 체액: | 공기 (비 윤활유) |
|---|---|---|---|
| 온도: | 0 내지 60 Ｃ | 쿠션: | 없음 / 고무 범퍼 |
| 보어 크기: | φ 6, φ 8, φ 10, φ 12 | 포트 크기: | M3 × 0. 5 / m5 × 0. 8 |
| 강조하다: | SMC 공기 실린더,인도된 압축 공기를 넣은 실린더 |
||

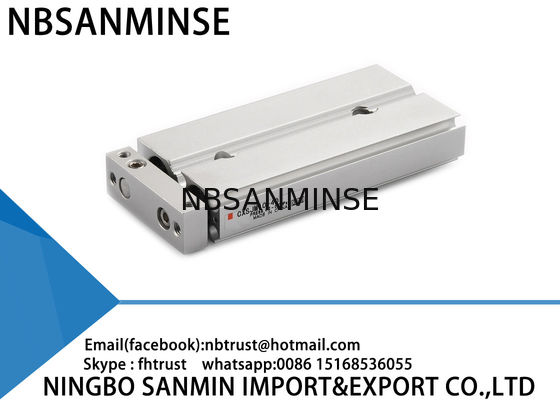

CXSJ 컴팩트 듀얼 로드 공압 실린더 없음 / 고무 범퍼 쿠션 친환경
1: 각 제품 및 완전한 시리즈 공압 제품에 대한 다양한 스타일.
2: 빠른 배송을 위한 대량 재고.
3: 경쟁력 있는 가격으로 고품질.
4: 샘플 주문 및 소량 주문 가능.
5: 특별 요청에 따라 맞춤 제작.
6: 무료 제품 정보 제공.
7: 신뢰할 수 있는 품질 보증 및 적극적인 애프터 서비스
8: 1년 품질 보증
9: ina@pneuhydr.com을 통한 기술 지원
사양
| 보어 사이즈 (mm) | 6 | 10 | 15 | 20 | 25 | 32 |
| 유체 | 공기 (무급유) | |||||
| 내압 | 1.05MPa | |||||
| 최대 작동 압력 | 0.7MPa | |||||
| 최소 작동 압력 | 0.15MPa | 0.1MPa | 0.05MPa | |||
| 주변 및 유체 온도 | -10 ~ 60 °C (동결 없음) | |||||
| 피스톤 속도 | 30 ~ 800 mm/s | 30 ~ 700 mm/s | 30 ~ 600mm/s | |||
| 쿠션 | 양단 고무 범퍼 | |||||
| 스트로크 조절 범위 | 표준 스트로크 대비 0 ~ -5 mm | |||||
| 포트 사이즈 | M3×0.5 | M5×0.8 | RC(NPT,FF)1/8 | |||
| 허용 운동 에너지 | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
표준 스트로크
(mm)
| 모델 | 표준 스트로크 | 제조 가능한 스트로크 범위 |
| CXSJ 6 | 10,20,30,40,50 | 60 ~ 100 |
| CXSJ 10 | 10,20,30,40,50,75 | 80 ~ 150 |
| CXSJ 15 | 10,20,30,40,50,75,100 | 110 ~ 150 |
| CXSJ 20,25,32 | 110 ~ 200 |
이론 출력
(N)
|
보어 사이즈 (mm) |
로드 사이즈 (mm) |
작동 방향 | 피스톤 면적 (mm²) | 작동 압력 (MPa) | |||||||
| 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| CXSJ 6 | 4 | OUT | 56 | - | 8.4 | 11.2 | 16.8 | 22.4 | 28.0 | 33.6 | 39.2 |
| IN | 31 | - | 4.6 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 21.7 | ||
| CXSJ 10 | 6 | OUT | 157 | 15.7 | - | 31.4 | 47.1 | 62.8 | 78.5 | 94.2 | 110 |
| IN | 100 | 10.0 | - | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | ||
| CXSJ 15 | 8 | OUT | 353 | 35.3 | - | 70.6 | 106 | 141 | 177 | 212 | 247 |
| IN | 252 | 25.2 | - | 50.4 | 75.6 | 101 | 126 | 151 | 176 | ||
| CXSJ 20 | 10 | OUT | 628 | 62.8 | - | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 471 | 47.1 | - | 94.2 | 141 | 188 | 236 | 283 | 330 | ||
| CXSJ 25 | 12 | OUT | 982 | 98.2 | - | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 756 | 75.6 | - | 151 | 227 | 302 | 378 | 454 | 529 | ||
| CXSJ 32 | 16 | OUT | 1608 | 161 | - | 322 | 482 | 643 | 804 | 965 | 1126 |
| IN | 1206 | 121 | - | 241 | 362 | 482 | 603 | 724 | 844 | ||
저희 제품은 12개월 보증의 고품질이며 페이팔 결제를 지원합니다.
Q: 무료 샘플을 제공할 수 있습니까?
A: 네, 하지만 제품에 따라 다릅니다. 문의하십시오 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀하의 비즈니스 범위는 무엇입니까?
A: 저희 비즈니스 범위는전체 컨테이너 수출업체 자동화 부품 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지등입니다.
Q: 어떤 종류의 제품을 만들 수 있습니까?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 물 밸브 / 공압 밸브 / 공압 실린더 / 유압 밸브 / 유압 축압기 제품 등.
Q: 제품을 당사의 로고와 브랜드로 만들 수 있습니까?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작합니다. 하지만 가능한 경우 승인을 받아야 합니다. Q: 원래 유명한 공압 및 유압, 계측기 브랜드 상품을 제공할 수 있습니까?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q: 보증이 제공됩니까?A: 네, 일반적으로 제품은 1년 품질 보증입니다. Q: 커넥터가 영국식 또는 미터법 시스템입니까? PT, NPT 및 G 나사산의 차이점은 무엇입니까?A:G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원추형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 달성되며, 밀봉 효과를 향상시키기 위해 일반적으로 실란트 또는 테이프가 함께 사용됩니다.G 나사산은 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원추형 튜브입니다. NPT는 또한 60도의 치형 프로파일 각도를 가진 원추형 튜브이며 주로 북미에서 사용됩니다.Q: 압력 단위 (MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇입니까?A: 1MPa=10bar≈145psi≈10kgQ: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇입니까?
A: 잘못된 전압 및 Hz, 빈번한 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 고온 환경, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇입니까?
초점
고온 환경 대책
제어 부품 씰
불소 고무, PTFE
저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
저온 그리스 (저유점, 저점도)
공급 공기 처리
냉각 강화, 효율적인 수분 제거
초저 이슬점 건조 (냉동 + 흡착식), 열선
금속 부품팽창 간격 확보 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지
제어 부품 고온 내성 등급 코일, 방열, 저전력 소비
| 단열 상자 설치, 국부 가열, 냉간 응결 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
