제품 상세 정보:
|
| 메디아: | 가스 | 설치: | 모든 위치 |
|---|---|---|---|
| IP 등급: | IP66 | 제어 모드: | 단일 전기 제어 |
| 공기 연결: | 1/2G 파이프형 | 파워 레벨: | 3.5W |
소개하다:

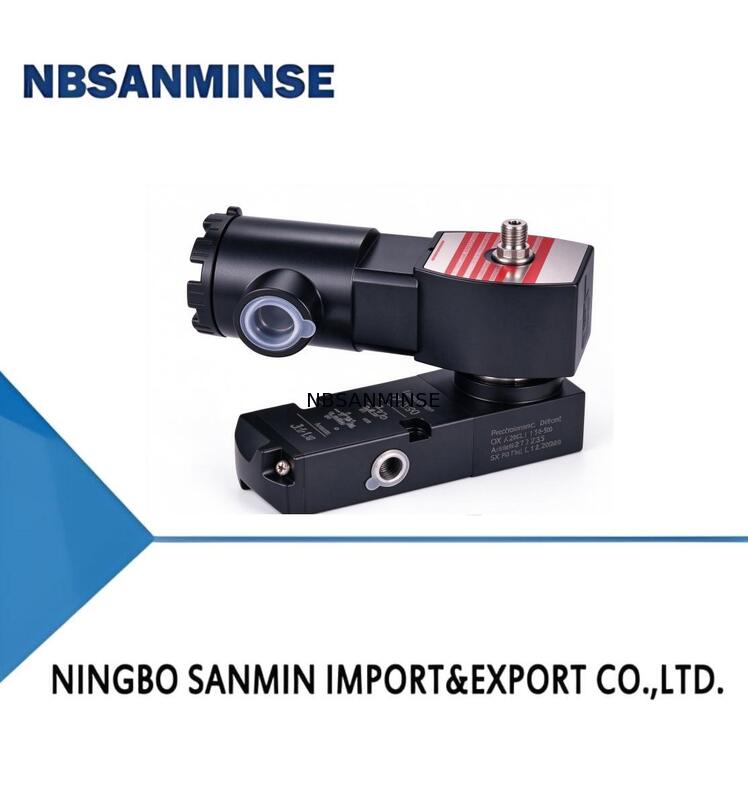

LV600 시리즈 솔레노이드 밸브, 솔레노이드 밸브는 대부분의 공정 생산에서 공압 제어 밸브 및 피스톤 액추에이터와 함께 사용하기에 적합합니다. 이 경우 솔레노이드 밸브는 보조 기능만 수행하지만 이는 매우 중요합니다. 특히 공정 생산 체인에서 솔레노이드 밸브는 가스 소스 고장이 공정 밸브의 개폐 상태를 제어하는 등 매우 중요한 역할을 합니다. 공정 생산 안전을 위해 밸브 작동이 필요한 경우 대부분은 솔레노이드 밸브로 제어해야 합니다. 이는 석유, 천연가스 및 화학 산업에서 널리 사용되며 산업 자동화 제어 시스템의 빠른 응답 및 고주파 서비스 수명에 대한 적용 요구 사항도 충족할 수 있습니다.
특징:
IEC61508 기능 안전 표준 준수, TÜV 인증 안전 무결성 레벨 SIL3
단일 및 이중 솔레노이드 구조
정적 밀봉 설계
본질 안전 코일
낮은 소비전력 가능
솔레노이드 작동기의 자유 방향 또는 4개의 고정 방향
수동 연산자 사용 가능
외부/내부 파일럿 사용 가능
스레드 포트 연결 및 NAMUR 인터페이스
기능:
![]()
![]()
기술 사양
| 목 | 단일 코일/이중 코일 |
| 파일럿 카테고리 | 내부/외부 파일럿 |
| 메디아 | 가스 |
| 주변 온도 범위 | -60℃~+60℃ |
| 미디어 온도 | -60℃~+60℃ |
| 작동 압력 차 | 29~145psi(2.0~10bar) |
| 흐름 계수 | 1.11Cv(1.06m³/h,592K/분)-1/4" 3.85Cv(3.30m³/h,555.00K/분)-1/2" |
| 밸브 구조 | 스풀 구조 또는 재킷 구조 |
| 본체 재질 | 알루미늄/스테인리스 |
| 애플리케이션 환경 | 실내/실외 |
| 설치 | 모든 직위 |
| IP 등급 | IP66 |
| 방폭 및 승인 | Ex DB IC T6GB 예 MB TB ⅢIC T80℃ |
솔레노이드 연산자:
| 절연 등급 | 와트 등급 전력 소비 | |
| DC 와트 | AC 와트 | |
| (VA) VA 홀딩 | ||
| 시간 | 1.8~6.5W | 1.8~4W |
| 표준전압 | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3P 1 ST • 24VDC
| 제품 시리즈 | DLV600 | LV600 |
| 밸브 본체 형태 및 재질 | PBA | 파일럿형 알루미늄 합금 소재 |
| PBS | 파일럿형 스테인리스 재질 | |
| 코일 카테고리 | PSFCA | 쏟아지는 씰이 있는 알루미늄 정션 박스 |
| PSFCS | 쏟아지는 씰이 있는 스테인레스 스틸 정션 박스 | |
| 제어 모드 | sc | 단일 전기 제어 |
| DC | 이중 전기 제어 | |
| 전기적 인터페이스 | N | 1/2"NPT |
| G | 1/2”G | |
| 14NG | M20*1.5 | |
| 공기 연결 | 14NG | 1/4"NPT 파이프형 |
| 14NN | 1/4"NPT 나무르형 | |
| 38NG | 3/8"NPT 파이프형 | |
| 38NN | 3/8"NPT 나무르형 | |
| 12NG | 1/2"NPT 파이프형 | |
| 12NN | 1/2"NPT 나무르형 | |
| 14GB | 1/4G 파이프형 | |
| 14GB | 1/4G 나무르형 | |
| 38GB | 3/8G 파이프형 | |
| 38GB | 3/8G 나무르형 | |
| 12GG | 1/2G 파이프형 | |
| 12GB | 1/2G 나무르형 | |
| 기능 유형 | 3 | 3포트 2위치 |
| 5 | 5포트 2위치 | |
| 35 | 5/3 압력 중심 | |
| 35E | 5/3 배기 센터 | |
| 35C | 5/3 폐쇄센터 | |
| 전력 수준 | 피 | 3.5W |
| LP | <3W | |
| 수동 운영자 | 1 | 수동 조작 없음 |
| 2 | 수동 조작으로 | |
| 온도 | 성 | [-20°℃~+60℃][-20℃~+60°℃] |
| OL | [-40℃~+60°℃]I-40℃~+60°℃] | |
| 특별한 | * | 특별 요청 시 |
| 전압 | 24VDC 110VDC 24VAC 220VAC |
장비에 따라 특별 옵션을 사용할 수 있습니다.
자세한 내용은 제품 데이터시트를 참조하세요.
