제품 상세 정보:
|
| 온도: | (-20℃~+60℃) | 파워 레벨: | <0.8W |
|---|---|---|---|
| 함수형: | 3포트 2위치 | 공기 연결: | 1/4G 파이프형 |
| 설치: | 모든 위치 | 메디아: | 공기+비활성 가스 |
소개:

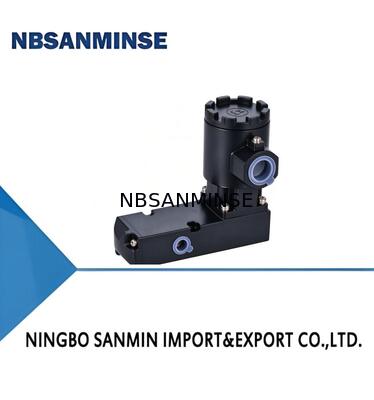

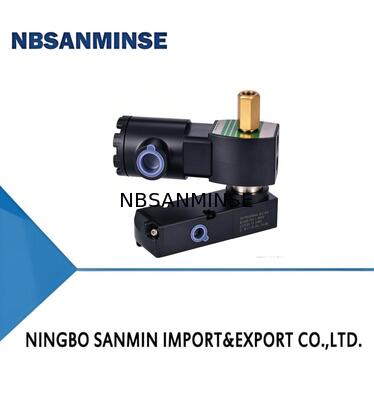

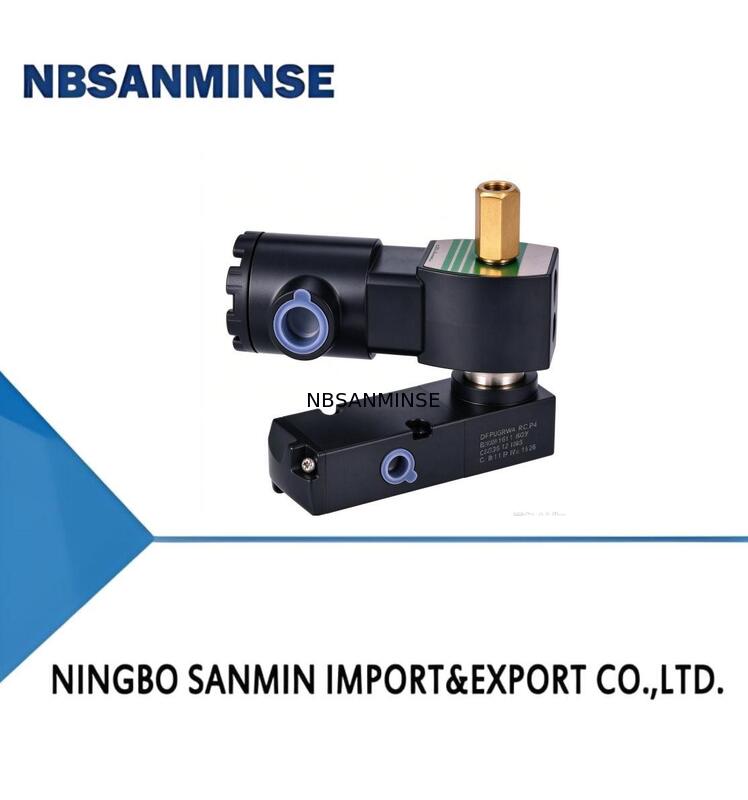

LV600 시리즈 솔레노이드 밸브는 대부분의 공정 생산에서 공압 제어 밸브 및 피스톤 액추에이터와 함께 사용하기에 적합합니다. 이 경우 솔레노이드 밸브는 보조 기능만 수행하지만 매우 중요합니다. 특히 공정 생산 체인에서 솔레노이드 밸브는 가스 공급 실패 시 공정 밸브의 개폐 상태를 제어하는 등 매우 중요한 역할을 합니다. 공정 생산 안전을 위해 밸브 작동이 필요한 경우 대부분 솔레노이드 밸브로 제어해야 합니다. 석유, 천연 가스 및 화학 산업에서 널리 사용되며 산업 자동화 제어 시스템에서 빠른 응답 및 고주파 서비스 수명에 대한 응용 요구 사항도 충족할 수 있습니다.
특징:
IEC61508 기능 안전 표준 준수, TÜV 인증 안전 무결성 수준 SIL3
단일 및 이중 솔레노이드 구조
정적 밀봉 설계
본질 안전 코일
저전력 소비 가능
솔레노이드 작동기 또는 4가지 고정 방향에 대한 자유 방향
수동 작동기 사용 가능
외부/내부 파일럿 사용 가능
나사산 포트 연결 및 NAMUR 인터페이스
기능:
![]()
기술 사양
| 항목 | 단일 코일/이중 코일 |
| 파일럿 범주 | 파일럿 유형 |
| 매체 | 공기+불활성 가스 |
| 정격 환경 온도 범위 | -60°C ~60°C |
| 매체 온도 | -60°C ~ 60°C |
| 작동 압력 차이 | 0 ~ 145 psi(0 ~ 10 bar) |
| 유량 계수 | 1.11Cv(1.06Kv)m³ /h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³ /h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³ /h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³ /h55.00Kw/m-in1/2" |
| 밸브 구조 | 스풀 구조 또는 재킷 구조 |
| 본체 재질 | 알루미늄/황동/스테인리스강 |
| 응용 환경 | 실내/실외 |
| 설치 | 모든 위치 |
| IP 등급 | IP65 |
| 수동 작동기 | 기본 포함 |
솔레노이드 작동기
| 와트 등급 전력 소비 | DC 와트 | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| 제품 시리즈 | LV600 | 시리즈 LV600 |
| 밸브 본체 형태 및 재질 | PBA | 파일럿 타입 알루미늄 합금 재질 |
| PBS | 파일럿 타입 스테인리스강 재질 | |
| 코일 범주 | PSFBA | 주조 밀봉 알루미늄 합금 정션 박스 |
| PSFBS | 주조 밀봉 스테인리스강 정션 박스 | |
| FBA | 방폭 알루미늄 합금 | |
| FBS | 방폭 스테인리스강 | |
| 제어 모드 | SC | 단일 전기 제어 |
| DC | 이중 전기 제어 | |
| 전기 인터페이스 | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| 공기 연결 | 14NG | 1/4NPT 파이프 타입 |
| 14NB | 1/4NPT Namur 타입 | |
| 38NG | 3/8NPT 파이프 타입 | |
| 38NB | 3/8NPT Namur 타입 | |
| 12NG | 1/2NPT 파이프 타입 | |
| 12NB | 1/2NPT Namur 타입 | |
| 14G | 1/4G 파이프 타입 | |
| 14GB | 1/4G Namur 타입 | |
| 38G | 3/8G 파이프 타입 | |
| 38GB | 3/8G Namur 타입 | |
| 12G | 1/2G 파이프 타입 | |
| 12GB | 1/2G Namur 타입 | |
| 기능 유형 | 3 | 3 포트 2 위치 |
| 5 | 5 포트 2 위치 | |
| 35P | 5/3 압력 센터 | |
| 35C | 5/3 닫힘 센터 | |
| 35E | 5/3 배기 센터 | |
| 전력 수준 | P | <0.8W |
| LP | <3W | |
| 수동 작동기 | 1 | 수동 작동 없음 |
| 2 | 수동 작동 포함 | |
| 온도 | ST | (-20°C~+60°C) |
| OL | (- 40°C~+60°C) | |
| 특수 | * | 요청 시 특수 |
| 전압 | 24VDC |
장비에 따라 특별 옵션을 사용할 수 있습니다.
자세한 내용은 제품 데이터시트를 참조하십시오.
