제품 상세 정보:
|
| 전압: | 24VDC | 파워 레벨: | 3.5W~6W |
|---|---|---|---|
| 함수형: | 5/3배기 센터 | 공기 연결: | 3/8G 파이프형 |
| 설치: | 모든 위치 | 메디아: | 공기/비활성 가스 |
소개:

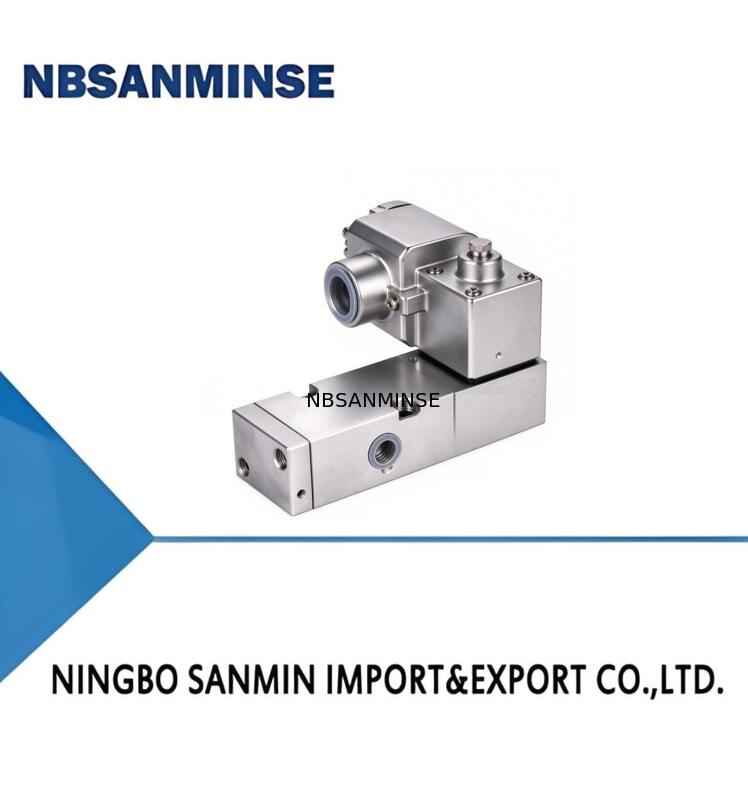

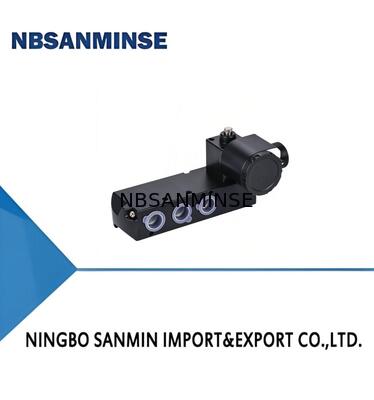

LV600 시리즈 솔레노이드 밸브는 대부분의 공정 생산에서 공압 제어 밸브 및 피스톤 액추에이터와 함께 사용하기에 적합합니다. 이 경우 솔레노이드 밸브는 보조 기능만 수행하지만 매우 중요합니다. 특히 공정 생산 체인에서 솔레노이드 밸브는 매우 중요한 역할을 합니다. 예를 들어 가스 공급원이 고장 나거나 공정 생산 안전을 위해 밸브 작동이 필요한 경우 대부분 솔레노이드 밸브로 제어해야 합니다. 석유, 천연 가스 및 화학 산업에서 널리 사용되며 산업 자동화 제어 시스템에서 빠른 응답 및 고주파 서비스 수명에 대한 응용 요구 사항도 충족할 수 있습니다.
특징:
IEC61508 기능 안전 표준 준수, TÜV 인증 안전 무결성 수준 SIL3
단일 및 이중 솔레노이드 구조
정적 씰링 설계
방폭 Ex d 인증
저전력 소비 가능
솔레노이드 작동기 또는 4가지 고정 방향에 대한 자유 방향
수동 작동기 사용 가능
외부/내부 파일럿 사용 가능
나사산 포트 연결 및 NAMUR 인터페이스
기능:
![]()
기술 사양:
| 항목 | 단일 전자 제어/이중 전자 제어 |
| 파일럿 범주 | 파일럿 유형 |
| 매체 | 공기/불활성 가스 |
| 주변 온도 범위 | -60℃ ~ 60℃ |
| 매체 온도 | -60℃~ 60℃ |
| 작동 압력 차이 | 29 ~ 145 psi (2.0 ~ 10 bar) |
| 유량 계수 | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| 밸브 구조 | 스풀 구조 또는 재킷 구조 |
| 본체 재질 | 알루미늄/스테인리스 스틸 |
| 응용 환경 | 실내/실외 |
| 설치 | 모든 위치 |
| IP 등급 | IP65 |
| 방폭 승인 |
솔레노이드 작동기:
| 절연 등급 | 와트 등급 전력 소비 | |
| DC 와트 | AC 와트 | |
| (VA) VA 홀딩 | ||
| F | 3~6.5W | 2.5~6.5W |
| 표준 전압 | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| 제품 시리즈 | LV600 | 시리즈 LV600 |
| 밸브 본체 형태 및 재질 | DFDA | 이중 챔버 방폭 알루미늄 합금 |
| DFDS | 이중 챔버 방폭 스테인리스 스틸 | |
| 코일 범주 | FDA | 방폭 알루미늄 합금 |
| FDS | 방폭 스테인리스 스틸 | |
| 제어 모드 | SC | 단일 전기 제어 |
| DC | 이중 전기 제어 | |
| 전기 인터페이스 | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| 공기 연결 | 14NG | 1/4NPT 파이프 유형 |
| 12NG | 1/2NPT 파이프 유형 | |
| 38NG | 3/8NPT 파이프 유형 | |
| 14G | 1/4G 파이프 유형 | |
| 12G | 1/2G 파이프 유형 | |
| 38G | 3/8G 파이프 유형 | |
| 14NB | 1/4NPT Namur 유형 | |
| 14GB | 1/4G Namur 유형 | |
| 12NB | 1/2NPT Namur 유형 | |
| 12GB | 1/2G Namur 유형 | |
| 38NB | 3/8NPT Namur 유형 | |
| 38GB | 3/8G Namur 유형 | |
| 기능 유형 | 3 | 3 포트 2 위치 |
| 5 | 5 포트 2 위치 | |
| 35P | 5/3 압력 센터 | |
| 35C | 5/3 폐쇄 센터 | |
| 35E | 5/3 배기 센터 | |
| 전력 수준 | P | 3.5W~6W |
| LP | <3W | |
| 수동 작동기 | P | 수동 작동 없음 |
| 온도 | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| 특수 | * | 요청 시 특수 |
| 전압 | 24VDC 110VDC 220VAC |
특수 옵션을 장비에 사용할 수 있습니다.
자세한 내용은 제품 데이터시트를 참조하십시오.
