제품 상세 정보:
|
| 온도: | 온도 | 전압: | 24VDC |
|---|---|---|---|
| 파워 레벨: | 3.5W~6W | 설치: | 모든 위치 |
| 응용 프로그램 환경: | 실내/실외 | 메디아: | 가스 |
소개:

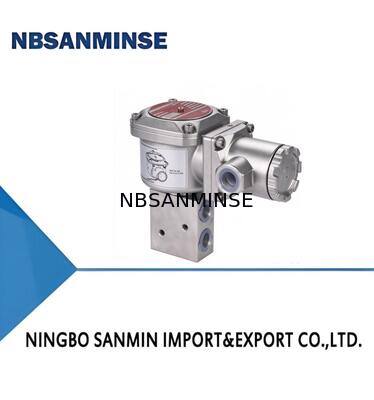

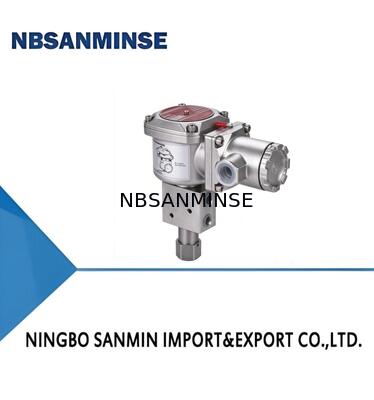

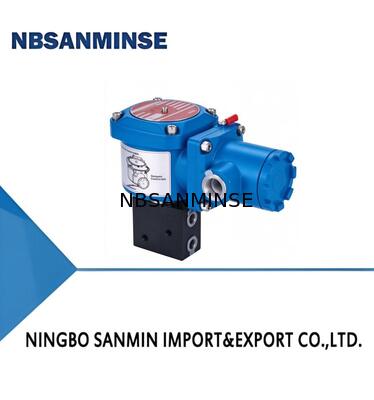

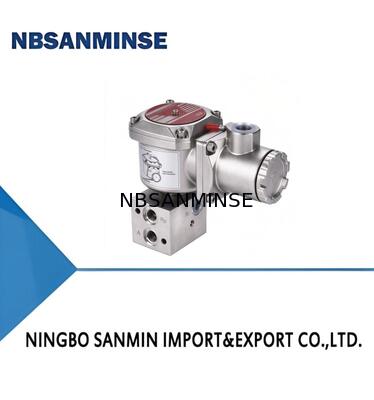

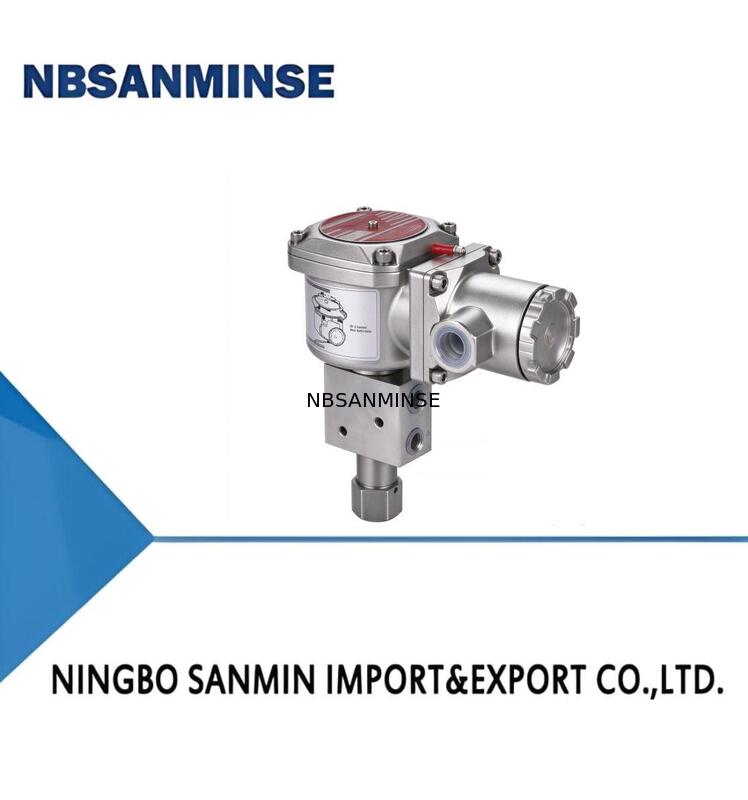

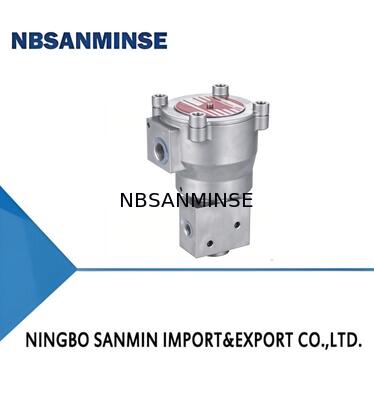

LV600 시리즈 솔레노이드 밸브는 대부분의 공정 생산에서 공압 제어 밸브 및 피스톤 액추에이터와 함께 사용하기에 적합합니다. 이 경우 솔레노이드 밸브는 보조 기능만 수행하지만 매우 중요합니다. 특히 공정 생산 체인에서 솔레노이드 밸브는 가스 공급이 중단될 때 공정 밸브의 개폐 상태와 같이 매우 중요한 역할을 합니다. 공정 생산 안전을 위해 밸브 작동이 필요한 경우 대부분 솔레노이드 밸브로 제어해야 합니다. 석유, 천연 가스 및 화학 산업에서 널리 사용되며 산업 자동화 시스템에서 빠른 응답 및 고주파 서비스 수명에 대한 응용 요구 사항도 충족할 수 있습니다.
특징:
IEC61508 기능 안전 표준 준수, TÜV 인증 안전 무결성 수준 SIL3
직동 포펫 구조
균형 설계
케이블 연결 방향 자유
저전력 소비 가능
방폭 및 비방폭 작동기
넓은 압력 범위 및 최소 작동 압력 불필요
듀얼 유량 방향 가능
기능:
![]()
기술 사양:
| 항목 | 단일 전자 제어/듀얼 전자 제어 |
| 파일럿 범주 | 직동형 |
| 매체 | 가스 |
| 주변 온도 범위 | -60°C ~ 60°C |
| 매체 온도 | -60°C ~ 60°C |
| 작동 압력 차이 | 29 ~ 145 psi (2.0 ~ 10 bar) |
| 유량 계수 | 1.11Cv(1.06Kv)m³/h 15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| 밸브 구조 | 직동형 |
| 본체 재질 | 스테인리스 스틸/알루미늄/스테인리스 스틸 |
| 적용 환경 | 실내/실외 |
| 설치 | 모든 위치 |
| IP 등급 | IP65/IP67 |
| 방폭 승인 | Ex db IIC T6~T3Gb |
솔레노이드 작동기:
| 절연 등급 | 와트 등급 전력 소비 | |
| DC 와트 | AC 와트 | |
| (VA) VA 유지 | ||
| H | 1.8~6.5W | 1.8~4W |
| 표준 전압 | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC:
| 제품 시리즈 | LV600 | 시리즈 LV600 |
| 밸브 본체 형태 및 재질 | BS | 직동 스테인리스 스틸 재질 |
| DFDA | 이중 챔버 방폭 알루미늄 합금 |
|
| 코일 범주 | FDA | 방폭 알루미늄 |
| FDS | 방폭 스테인리스 스틸 |
|
| 제어 모드 | TC | 단일 전기 제어 |
| 전기 인터페이스 | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| 14NG | 1/4NPT 파이프 타입 | |
| 12NG | 1/2NPT 파이프 타입 | |
| 14G | 1/4G 파이프 타입 | |
| 12G | 1/2G 파이프 타입 | |
| 공기 연결 | 14NB | 1/4NPT Namur 타입 |
| 14GB | 1/4G Namur 타입 | |
| 12NB | 1/2NPT Namur 타입 | |
| 12GB | 1/2G Namur 타입 | |
| 기능 타입 | 3 | 2위치 3방향 |
| 전력 레벨 | 수동 작동 없음 | 3.5W~6WL |
| T수동 작동 없음 | W수동 작동기 | |
| P | 수동 작동 없음 | S |
| T(-40°C ~ +60°C) | 온도 | |
| L | T(-40°C ~ +60°C) | L |
| T(-40°C ~ +60°C) | CL (-60°C ~ +60°C) | |
| 특수 | * | |
| 요청 시 특수 | 전압 | 24VDC |
| 110VDC | 220VAC 특수 옵션은 장비에 따라 사용할 수 있습니다. 자세한 내용은 제품 데이터시트를 참조하십시오. |
