제품 상세 정보:
|
| 모델: | 10Y-2 | 증거 압력: | 15(바) |
|---|---|---|---|
| 쿠셔닝 폼: | 완충 패드 | 현재 시작: | AC220V |
| 작동 온도: | -25 ～ +80℃ | 재료:: | 알류미늄 |
| 강조하다: | 10Y-1 모델 공기 실린더,15 바 압력 방지 공기 실린더,큐션 패드 큐션 퓨네마틱 실린더 |
||

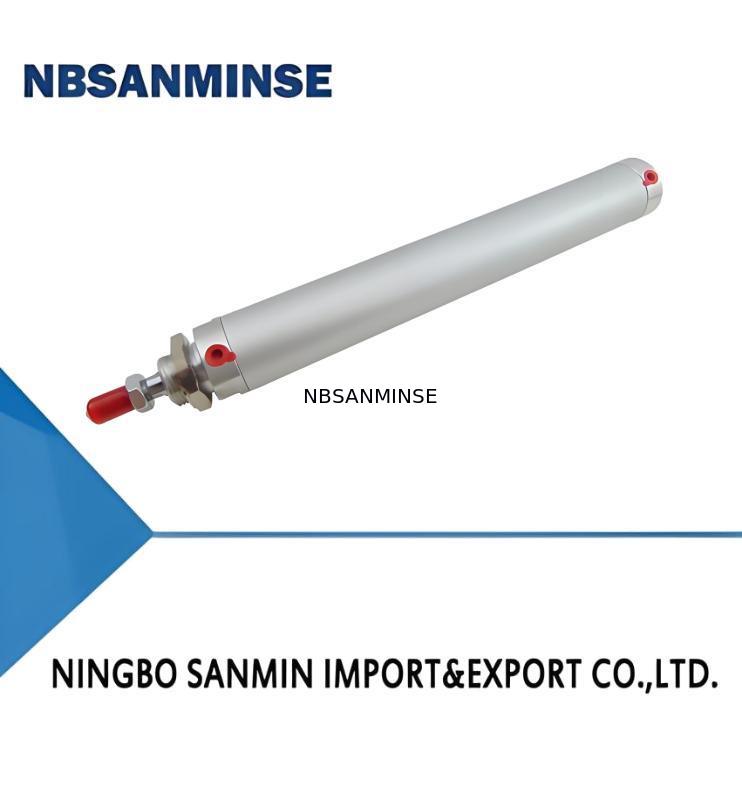

1. 부품은 알루미늄 합금으로 제작되어 가볍고 부피가 작습니다. 실린더 배럴의 내부 구멍은 특히 내마모성이 뛰어나고 수명이 긴 하드 아노다이징 처리되었습니다.
2. 설치 치수는 ISO(국제 표준)를 준수합니다.
3. 오일 프리(오일 윤활도 가능) 윤활로 오일-가스 오염을 방지하며, 오일 미스트 윤활 장치를 생략할 수 있습니다.
4. 다양한 종류와 사양이 있으며, 스위치 및 밸브가 결합된 실린더를 사용할 수 있어 배관 연결 시간을 절약하고 유지 보수 및 작동을 편리하게 합니다.
II. 그래픽 기호 및 외관
III. 모델
①
| 실린더 모델 | 자세한 내용은 실린더 성능 표 참조 | ② | |||
| 설치 형식 | 자세한 내용은 다음 페이지의 다이어그램 참조 | 코드 | |||
| 후면 커버 형식 | 자세한 내용은 다음 페이지의 다이어그램 참조 | 코드 | |||
| K | P | K | H | ||
| FD-03R | 축 방향 포트 | FD-13RV | ⑨ | ||
| 밸브 작동 모드 | A: 여자 시 푸시 타입 | B: 여자 시 풀 타입 | |||
| 정격 전압 | |||||
| 밸브 작동 전압 | 5: AC220V 50HZ | 8: DC24V | |||
| ⑧ | |||||
| 스위치 모델 | 자세한 내용은 스위치 성능 표 참조 | 코드 | |||
| K | H | 이름 | |||
| FD-03R | 작동 전압 범위 | ⑨ | |||
| 스위치 개수 | ⑩ | ||||
| 로드 엔드 연결 액세서리 | 자세한 내용은 다이어그램 10Y-1 참조 | IV. 주요 기술 매개변수 | |||
| A: 여자 시 푸시 타입 | 스위치 포함형 | 밸브 포함형 | 밸브 및 스위치 포함형 | 모델 |
| FD-03R | 10Y-2R | 10Y-2V | 10Y-2K | 실린더 보어 (mm) |
| φ20, φ25, Φ32, φ40, φ50 | 최대 스트로크 (mm) | |||
| 제한 없음 | 최대 스트로크 (mm) | |||
| 제한 없음 | 37 | 작동 압력 범위 (bar) | 37 | 작동 압력 범위 (bar) |
| 0.5～10 | 1.5～10 | 내압 (bar) | ||
| 15 | 작동 속도 범위 (mm/s) | |||
| 50～700 | 50～500 | 작동 온도 범위 (℃) | ||
| -25 ～ +80 (결빙 조건 제외) | 작동 매체 | |||
| 건조하고 깨끗한 압축 공기 | 쿠션 형식 | |||
| 쿠션 패드 | 오일 공급 | |||
| 필요 없음 (오일 윤활도 가능) | 2. 스위치 주요 기술 매개변수 | |||
| FD-03R | 작동 전압 범위 | ||
| 5～240V DC/AC | 작동 전류 범위 | ||
| 100mA (최대) | 최대 접점 용량 | ||
| 10W (최대) | 작동 시간 | ||
| 복귀 시간 | |||
| 3. 밸브 주요 기술 매개변수 | |||
| 2/5 방향 단일 솔레노이드 작동 방향 제어 밸브 | 종류 | |||
| A: 여자 시 푸시 타입 | B: 여자 시 풀 타입 | 정격 전압 | ||
| AC220V, 50Hz; DC24V | 허용 전압 변동 | |||
| ±10% | 시작 전류 | |||
| AC220V, 50Hz; 0.028A | 유지 전류 | |||
| AC220V, 50Hz: 0.015A; DC24V: 0.09A | 소비 전력 | |||
| AC220V, 50Hz: 1.8W | DC24V: 2.2W | |||
| 절연 등급 | ||||
| B | 작동 압력 범위 | |||
| 1.5～10 bar | V. 개요 및 설치 치수 | |||
2. 10Y-2 (표준형) 실린더의 Φ20 및 Φ25 보어 사이즈에 대한 SD, FA, LS 설치 형식은 ISO를 준수합니다.
3. 10Y-2의 Φ20～Φ50에 대한 설치 형식 및 로드 엔드 연결 형식은 10Y-1 시리즈의 설치 형식 및 로드 엔드 연결 형식을 참조하십시오.
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네,
하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 WhatsApp 0086 15168536055 Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는 전체 컨테이너 자동화 부품 수출 서비스이며,
에어 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,에어 밸브,모터라이즈 밸브, 황동 밸브, 유압 밸브, 유압 실린더,공기 및 오일 피팅 , 압력 게이지 등을 판매합니다.Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
, 황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압
밸브 / 솔레노이드 밸브 / 전기 밸브 /물 밸브 / 공압 밸브/에어 실린더/ 유압 밸브 / 유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 해 주셔야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등을 공급할 수 있습니다.Q:보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며, 내부 및 외부 나사가 조여질수록 더 단단해집니다. 나사의 변형을 통해 밀봉이 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트나 테이프를 함께 사용합니다.
불소 고무, PTFE Q: 압력 단위 (MPa, bar, psi, kg/cm ²)를 변환하는 방법은 무엇인가요?
A: 1MPa = 10bar ≈ 145psi ≈ 10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 Hz, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제, 환경
고온, 심한 진동 등
Q:
고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
중점 사항
고온 환경 대책극저온 환경 대책 씰
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
| 윤활 | 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저온 이슬점 건조 (냉동 + 흡착식), 열선 추적 |
| 금속 부품 | 확장 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저소비 전력 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 보온재로 감싸기 |
