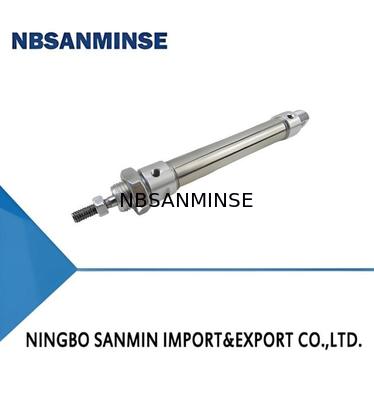

제품 상세 정보:
|
| 쿠셔닝 폼: | 완충 패드 | 증거 압력: | 15(바) |
|---|---|---|---|
| 작동 온도: | -25 ～ +80(℃) | 송유: | 필요하지 않음 |
| 작동 속도: | 50~500(mm/s) | 재료: | 스테인레스 스틸 |
| 강조하다: | 10Y-1 모델 공기 실린더,15 바 압력 방지 공기 실린더,큐션 패드 큐션 퓨네마틱 실린더 |
||
1. 부품은 알루미늄 합금으로 제작되어 가볍고 부피가 작습니다. 실린더 배럴의 내부 구멍은 특히 내마모성이 뛰어나고 수명이 긴 하드 아노다이징 처리되었습니다.
2. 설치 치수는 ISO(국제 표준)를 준수합니다.
3. 오일 프리(오일 윤활도 가능) 윤활로 오일-가스 오염을 방지하며, 오일 미스트 윤활 장치를 생략할 수 있습니다.
II. 모델
| ① | 실린더 모델 | 자세한 내용은 실린더 성능 표 참조 | |||
| ② | 설치 형태 | 자세한 내용은 다음 페이지의 다이어그램 참조 | |||
| ⑤ | 후면 커버 형태 | 자세한 내용은 다음 페이지의 다이어그램 참조 | |||
| 코드 | S | P | K | ||
| 이름 | 기본 유형 | 축 방향 포트 | FD-13RV | ||
| ⑥ | 밸브 작동 모드 | A: 여자 시 푸시 타입 | |||
| B: 여자 시 풀 타입 | |||||
| ⑦ | 밸브 작동 전압 | 5: AC220V 50HZ | |||
| 8: DC24V | |||||
| ⑧ | 스위치 모델 | 자세한 내용은 스위치 성능 표 참조 | |||
| 코드 | K | H | |||
| 이름 | FD-03R | FD-13RV | |||
| ⑨ | 스위치 개수 | ||||
| ⑩ | 로드 엔드 연결 액세서리 | 자세한 내용은 다음 페이지의 다이어그램 참조 | |||
III. 그래픽 기호 및 외관
IV. 주요 기술 매개변수
1. 실린더의 주요 기술 매개변수
| 종류 | 표준 유형 | 스위치 포함 유형 | 밸브 포함 유형 | 밸브 및 스위치 포함 유형 |
| 모델 | 10Y-1 | 10Y-1R | 10Y-1V | 10Y-1K |
| 실린더 보어(mm) | φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 | 中20,Φ25,中32,中40,φ50 | ||
| 최대 스트로크(mm) | Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800 | |||
| 최대 스트로크(mm) | 제한 없음 | 37 | 제한 없음 | 37 |
| 작동 압력 범위(bar) | Φ8~16:1～10;Φ20~φ50:0.5～10 | 1.5～10 | ||
| 내압(bar) | 15 | |||
| 작동 속도 범위(mm/s) | Φ8~16:50～500;20~50:50～700 | 50~500 | ||
| 작동 온도 범위(°C) | -25～+80(결빙 조건 제외) | |||
| 작동 매체 | 건조하고 깨끗한 압축 공기 | |||
| 쿠션 형태 | 쿠션 패드 | |||
| 오일 공급 | 필요 없음(오일 윤활도 가능) | |||
| 모델 | FD-03R | FD-13RV |
| 작동 전압 범위 | 5~240V DC/AC | 5~240V DC/AC |
| 작동 전류 범위 | 100mA(최대) | 500mA |
| 최대 접점 용량 | 10W(최대) | 10W(최대) |
| 누설 전류 | 0 | 없음 |
| 표시등 | 빨간색 LED | 노란색 LED |
| 작동 시간 | ||
| 복구 시간 | ||
| 내충격성 | 30G | 30G |
참고:
① 스위치 FD-03R은 보어 Φ8～Φ50인 실린더에 적용 가능합니다.
② FD-13RV는 보어 Φ8～Φ50인 실린더에 적용 가능합니다.
③ 밸브의 주요 기술 매개변수는 10Y-2 시리즈 실린더의 관련 밸브 표를 참조하십시오.
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요 ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 저희 사업 범위는 전체 컨테이너 자동화 부품 수출 서비스이며, 공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브, 공기 밸브, 전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등을 판매합니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄
재질 가공을 많이 할 수 있습니다.고압 밸브 / 솔레노이드 밸브 / 전기 밸브 / 수도 밸브 / 공압 밸브/ 공압 실린더/유압 밸브/유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작하고 있습니다. 하지만 가능한 경우 승인을 해 주셔야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 공급할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q: 보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
불소 고무, PTFE G 나사는 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형과 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 원뿔형 튜브이며 치형 각도는 60도이고 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요?
A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요? A: 잘못된 전압 및 Hz, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
중점 사항
고온 환경 대책극저온 환경 대책 씰
불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
| 윤활 | 고온 합성 그리스(저휘발성) | 저온 그리스(저유점, 저점도) |
| 공기 공급 처리 | 냉각 강화, 효율적인 수분 제거 | 초저이슬점 건조(냉동 + 흡착식), 열선 |
| 금속 부품 | 확장 간격 확보 | 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국소 가열, 냉간 응결 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 |
