제품 상세 정보:
|
| 증거 압력: | 15(바) | 작동 압력: | 1-10(바) |
|---|---|---|---|
| 작동 전류: | 100ma (최대) | 작동 매체: | 필요하지 않음 |
| 재료: | 알류미늄 | ||
| 강조하다: | QGY 모델 공기 실린더,ISO 21287 공기 실린더,2000mm 최대 스트로크 공기 실린더 |
||
1. 외국의 선진 기술을 소화 및 흡수하여 자체 개발한 신제품입니다.
2. 작은 축 방향 치수, 컴팩트하고 가벼우며 아름다운 구조.
3. 직접 설치, 설치 액세서리 불필요.
4. 오일 프리 (오일 윤활도 가능) 윤활로 오일-가스 오염을 방지하며 오일 미스트 윤활 장치를 생략할 수 있습니다.
II. 그래픽 기호 및 외관

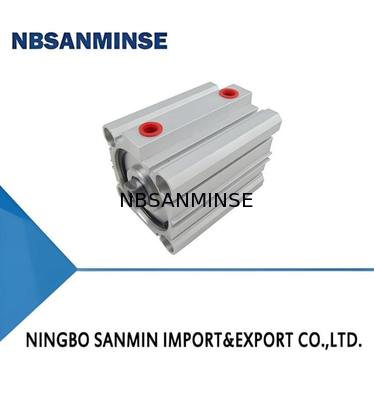

QGY (표준형)
QGY (D) (전면 스프링 단동 표준형)
QGYR (스위치 포함형)
QGYR (D) (전면 스프링 단동 스위치 포함형)
실린더의 주요 기술 매개변수
| 모델 | QGY,QGYR | QGY(D),QGYR(D) | ||||||||||||
| 실린더 보어 (mm) | 20,25,32,40,50,63,80,100, 125 |
20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | φ125 | ||||
| 내압 (bar) | 15 | |||||||||||||
| 작동 압력 (bar) | 1～10 | 2～10 | ||||||||||||
| 작동 온도 범위 (℃) | -25 ～ +80 (동결되지 않은 조건) | |||||||||||||
| 최대 스트로크 (mm) | Φ20~Φ25:30; Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 | ||||||||||||
| 최대 스트로크 (mm) | 정제된 건조 압축 공기 | |||||||||||||
| 작동 매체 | 필요 없음 (오일 윤활도 가능) | |||||||||||||
| 최대 스트로크용 스프링 | 초기 반응력 (N) | 14.5 | 22.8 | 32 | 51.8 | 72 | 83.2 | 115.5 | 128.7 | 488 | ||||
| 최종 반응력 (N) | 48.1 | 57 | 102 | 142.5 | 216 | 211.2 | 247.5 | 260.7 | 1442 | |||||
스위치의 모델 및 주요 기술 매개변수
| 코드 | 모델 | 적용 보어 | 작동 전압 범위 | 작동 전류 범위 | 최대 접점 용량 | ||||||
| V | FD-72R | Φ20~Φ100 | 5～240V DC/AC | 100mA(최대) | 10W | ||||||
QGY 씬 실린더의 개요 도면
보어 범위: Φ20～Φ25
보어 범위: Φ32～Φ125
QGY (D) 전면 스프링 단동 씬 실린더의 개요 도면
보어 범위: Φ20～Φ25
보어 범위: Φ32～Φ125
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 하지만 제품에 따라 다릅니다. 문의해 주세요. ina@pneuhydr.com 또는 whatsapp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 저희 사업 범위는풀 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 소스 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일 피팅, 압력 게이지 등입니다.
Q: 어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸, 황동, 알루미늄 재질 가공 등 다양한 종류의 제품을 만들 수 있습니다.고압
밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 / 공압 밸브/공압 실린더/유압 밸브/유압 축압기 제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작해 왔습니다. 하지만 가능한 경우 승인을 해 주셔야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 제공할 수 있나요?A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.Q: 보증이 가능한가요?A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
Q: 커넥터는 영국식 또는 미터식 시스템인가요? PT, NPT, G 나사의 차이점은 무엇인가요?
A:
G 나사는 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT와 NPT는 원뿔형이며 내부 및 외부 나사가 조여질수록 더 단단해집니다. 밀봉은 나사의 변형을 통해 이루어지며, 일반적으로 실란트 또는 테이프를 함께 사용하여 밀봉 효과를 향상시킵니다.
G 나사는 비 밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사는 나사 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT도 60도 치형 각도를 가진 원뿔형 튜브이며 주로 북미에서 사용됩니다.
윤활 A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 주파수, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경 고온, 심한 진동 등
Q: 고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요?
주요 포인트
고온 환경 대책
극저온 환경 대책
씰불소 고무, PTFE 저온 니트릴, 실리콘 고무, 폴리우레탄
윤활 고온 합성 그리스 (저휘발성)
| 저온 그리스 (저유점, 저점도) | 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 |
| 초저 이슬점 건조 (냉동 + 흡착식), 열 추적 | 금속 부품 | 팽창 간격 확보 |
| 저온 인성이 있는 재료 선택, 냉간 수축으로 인한 누출 방지 | 제어 부품 | 고내열 등급 코일, 방열, 저전력 소비 |
| 단열 상자 설치, 국부 가열, 냉간 응축 방지 | 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 |
| 바람과 눈에 노출되는 것을 피하고 보온재로 감싸기 | ||
