제품 상세 정보:
|
| 작동 압력: | 1.5~8(바) | 증거 압력: | 12(바) |
|---|---|---|---|
| 뇌졸중: | 20~200(mm) | 작동 온도: | -25 ～ +80(℃) |
| 구경: | Φ40(mm) | 재료: | 알류미늄 |
| 강조하다: | QGaB QGbB 모델 공기통,12bar 압력 검증 공기 실린더,1.5~8bar 작업 압력 공기 실린더 |
||

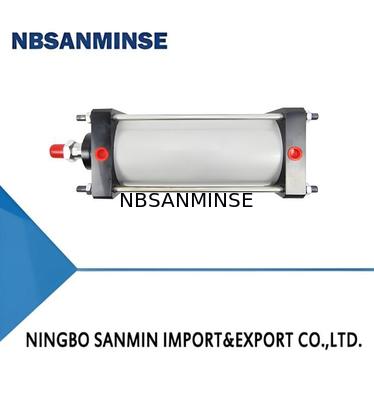

1. QGA 및 QGB 시리즈 실린더의 파생 제품입니다.
2. 피스톤 로드 직경이 표준 사이즈보다 커서 강성이 좋고 큰 하중을 견딜 수 있습니다.
II. 그래픽 기호
쿠션 없는 실린더
쿠션 있는 실린더
III. 모델
| 모델 | QGAb,QGBb | |||||||
| 보어 (mm) | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ160 | Φ200 |
| 스트로크 (mm) | 20~200 | 25~250 | 30~300 | 40~400 | 50~1000 | 63~1250 | 80~1600 | 100~2000 |
| 작동 압력 (bar) | 1.5~8 | |||||||
| 내압 (bar) | 12 | |||||||
| 작동 온도 범위 (℃) | -25 ~ +80 (결빙되지 않는 조건) | |||||||
| 작동 매체 | 오일 미스트가 포함된 정제된 압축 공기 | |||||||
QGAb 타입 실린더 개요도
Q: 무료 샘플을 제공해 주실 수 있나요?
A: 네, 제품에 따라 다르지만, 문의해 주세요.ina@pneuhydr.com 또는 WhatsApp 0086 15168536055
Q: 귀사의 사업 범위는 무엇인가요?
A: 당사의 사업 범위는전체 컨테이너 자동화 부품 수출 서비스 및 판매공압 실린더, 공기 처리 장치, 솔레노이드 밸브,공기 밸브,전동 밸브, 황동 밸브, 유압 밸브, 유압 실린더, 공기 및 오일피팅, 압력 게이지등입니다.
Q:어떤 종류의 제품을 만들 수 있나요?A: 스테인리스 스틸,
황동, 알루미늄재질 가공 등 다양한 종류의 제품을 만들 수 있습니다. 고압밸브 / 솔레노이드 밸브 / 전기 밸브 /수도 밸브 /공압 밸브 /공압 실린더/유압 밸브/유압 축압기제품 등입니다.Q: 제품을 저희 로고와 브랜드로 만들 수 있나요?A: 네, 물론입니다. 저희는 수년간 OEM 공급업체로서 전문적으로 제작해 왔습니다. 하지만 가능한 경우 승인을 받아야 합니다.Q: 원래 유명한 공압 및 유압, 계측기 브랜드 제품을 공급할 수 있나요?
A: 네, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser 등과 같은 제품을 공급할 수 있습니다.
Q:
보증이 제공되나요?
A: 네, 일반적으로 제품은 1년 품질 보증이 제공됩니다.
고온 환경 대책 A:
G 나사산은 원통형이며 자체적으로 밀봉되지 않아 누출을 방지하기 위해 추가 개스킷이 필요합니다. PT 및 NPT는 원뿔형이며 내부 및 외부 나사산은 조일수록 더 단단해집니다. 밀봉은 나사산의 변형을 통해 이루어지며, 밀봉 효과를 높이기 위해 일반적으로 실란트 또는 테이프를 함께 사용합니다.
G 나사산은 비밀봉 연결에 사용되는 원통형 직선 파이프입니다. PT 나사산은 나사산 자체의 변형 및 밀봉에 의존하는 원뿔형 튜브입니다. NPT는 60도의 치형 각도를 가진 원뿔형 튜브로 주로 북미에서 사용됩니다.
Q: 압력 단위(MPa, bar, psi, kg/cm²)를 변환하는 방법은 무엇인가요? A: 1MPa=10bar≈145psi≈10kg
Q: 솔레노이드 밸브 코일이 타는 일반적인 원인은 무엇인가요?
A: 잘못된 전압 및 Hz, 잦은 스위칭, 파일럿 헤드에 액체 유입, 밸브 코어 및 스프링 문제,
환경
고온, 심한 진동 등
Q:고온 또는 극저온 환경에서 공압 부품에 대해 주의해야 할 사항은 무엇인가요? 주요 고려 사항
고온 환경 대책 극저온 환경 대책
| 씰 | 불소 고무, PTFE | 저온 니트릴, 실리콘 고무, 폴리우레탄 |
| 윤활 | 고온 합성 그리스 (저휘발성) | 저온 그리스 (저유점, 저점도) |
| 공급 공기 처리 | 냉각 강화, 효율적인 수분 제거 | 초저이슬점 건조 (냉동 + 흡착식), 열선 |
| 금속 부품 | 팽창 간격 확보 | 저온 인성이 있는 재질 선택, 냉간 수축으로 인한 누출 방지 |
| 제어 부품 | 고온 내성 등급 코일, 방열, 저전력 소비 | 단열 상자 설치, 국부 가열, 냉간 응축 방지 |
| 설치 | 열원에서 멀리 떨어진 곳에 설치, 단열판 추가 | 바람과 눈에 노출되는 것 피하기, 단열재로 감싸기 |
